高效、恒流、双路输出手机专用白光LED驱动器RT9273
来源:家电维修  作者:佚名  2019-02-26 08:49:32

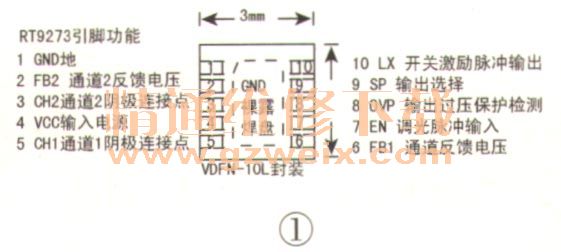

    RT9273是台湾立科技股份有限公司专为手机研制的白光LED驱动器,可直接驱动手机OLED屏和LED照明灯。RT9273采用VDFN-10L(3mm×3mm)的微型贴片封装(见图1),其主要特性如下:

    1.双路恒流驱动,可单/双路输出,受控于⑨、⑦脚,当⑨、⑦脚均为低电平时,CH1(OLED)屏、CH2(LED照明灯)通道均关闭;当⑨、⑦脚均为高电平时,CH1通道开通(OLED屏点亮);当⑨脚为低电平、⑦脚为高电平时,CH2通道开通(LED照明灯点亮);
    7.输入电源:+2.7V~+43V;输出电压:最高为+16V;
    3.工作频率为200Hz~1kHz,参考电压为0.3V,静态电流为40 VLA,关断电流为1 }LA,工作效率不低于90%;
    4.保护功能:软启动时间为4ms,过压输出保护(ovp )闭值为17V,过流保护(ocp )闭值为1.5A,过热保护闭值(OTP)为170℃。

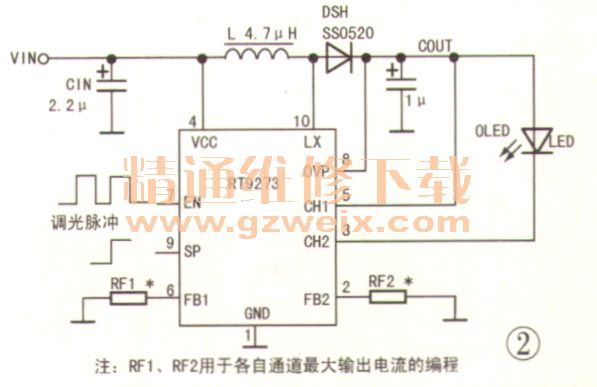

RT9273典型应用电路见图2。
