新型液晶彩电的背光源均采用节能、驱动电路简单、可靠性高且寿命长的中、大功率白色发光二极管（LED）。众多的LED通过串、并联方式连接成灯串，以“直下式”或“侧边式”安装在液晶面板的背面。

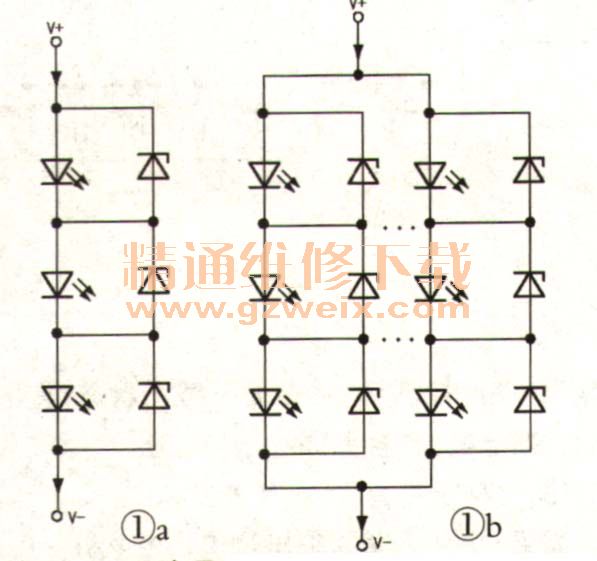

    LED灯串连接如图1所示。在图1a中，如果某只LED开路，则它两端形成的高压会将与它并联的稳压管击穿，从而维持灯串电路的继续导通发光；在图1b中，为了每组灯串的电流相等，事先对每只LED的VF（正向压降）要进行严格挑选，当某只LED失效开路时，与它并联的稳压管将击穿导通，继续维持这路灯串点亮。

    目前，在TCL液晶彩电中的LED驱动电路大致有三类：DRL系列、DRC和DRY系列（三个系列的工作原理大同小异）。下面以DRL系列驱动板中的DR-L5501（该系列共有三个型号：DR.L3201、DR工3701、DR-L5501，用于26-55英寸LED液晶电视LED驱动电路，它们在非3D状态下的实测数据见表1）为例，介绍LED驱动电路的原理与故障检修方法。

    一、启动与升压控制

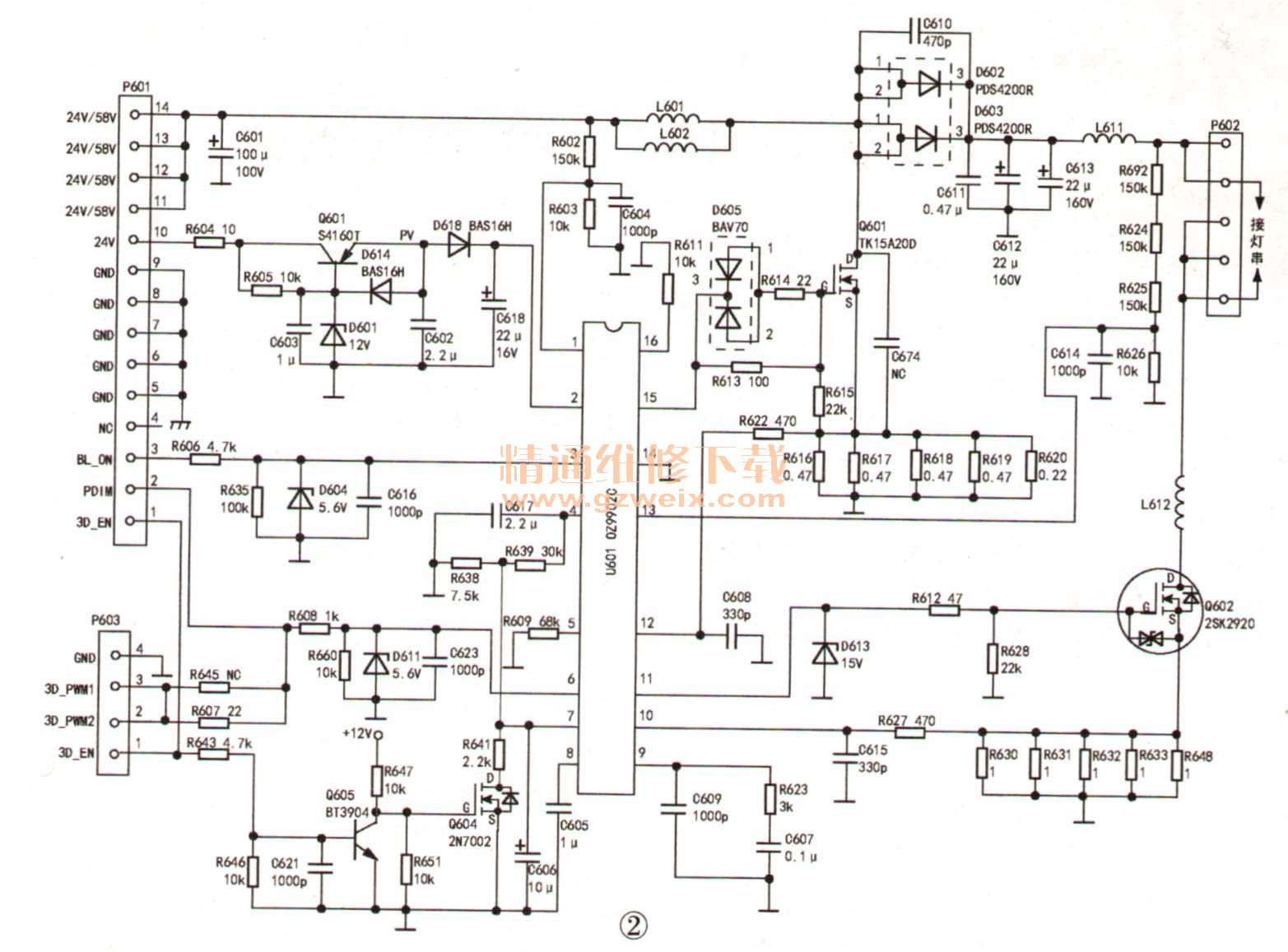

    DRL5501驱动板的具体电路如图2所示，有两个完全相同的通道，图2只是其中之一通道，其工作原理如下：当主板送来的背光点亮信号BL ON送达插座P601的③脚后，便经R606送达背光控制块U601（OZ9902C）的使能端③脚，其内部的振荡电路开始工作，经过整形的开关激励脉冲信号从U601的15脚输出，由R613送到开关管Q601的G极，使开关管工作于开关状态。在开关管截止瞬间，储能电感L601、L602感应出的自感电动势的方向是左负、右正，与58V电源供电电压叠加，经整流二极管D602、D603整流、C611～C613滤波后得到约90V输出电压（注：另一路得到约108V电压），经电感L611送至输出电压过压检测电路及LED灯串（P602是LED灯串输出插座）。LED灯串的负端经电感L612接至背光管亮度控制管Q602的D极，在U601 11脚输出的开关脉冲控制下，背光亮度控制管处于一定的导通状态。电流经LED灯串、L612、Q602、R630-R633 、R648等到地，形成回路，LED灯串被点亮。当图像亮度开大时，从主板送给P601的②脚的亮度控制信号电压升高→U601亮度控制端⑥脚电压升高→U601 11脚输出的亮度调节开关脉冲的占空比增加→开关管的饱和导通程度增加（Q602的D、S极间阻抗变小）→流过LED灯串的电流增加→图像亮度增加。在图像从最暗到最亮过程中，实际测得U601⑥脚PWM控制电压在0.9V～3.4V之间变化。

    二、保护电路分析
    该电路保护功能完善，主要有以下保护电路：
    1.输入欠压保护
    当送往LED驱动电路的输入电压过低时（24V低至19.8V或58V低至48V。注：输入24V电压时，图2所示电路有关元件数值有所变动），经电阻R602、R603分压后送至U601欠压保护端①脚的检测电压将低于3V，于是U601内部的输入欠压保护电路动作，U601停止工作，即11、15脚均无输出。
    2．输出过压保护
    若C611-C613滤波的输出电压过高（如输出84V的，却高于90V ;输出90V的，却高于100V）时，当由R692 、R624～R626分压后送至U601的13脚的过压保护取样电压大于3V时，U601的⑧脚立即开始对此脚外接电容C605充电，充电电流为6.5μA;当⑧脚电压达到3V时，U601将停止工作并锁定，直到故障排除后重新上电后才能使U601解除锁定。
    3.输出过流保护
    （1）输出对地短路保护
    当电压输出端对地短路（比如，输出滤波电容C611～C613之中有击穿或LED灯串对地短路）时，送入U601的13脚电压将小于0.2V，此时输出对地保护功能启动，U601的15脚会立即关闭输出。当故障排除后，U601的13脚电压高于0.2V时，才能恢复正常工作。
    （2）负载短路保护
    如果LED灯串之间发生短路（或输出电压过压，又恰遇过压保护电路失效）时，经R630-R633 、R648电流取样，由R627降压后送至U601⑩脚的过流保护检测电压上升，当达到正常值的1.5倍（0.15V）时，则U601⑧脚开始对此脚外接电容C605充电，在⑧脚电压上升至3V之前，U601的11脚以一定频率的脉冲让Q602导通，以试探短路状态是否已解除。如果短路状态已排除，则U601恢复正常工作；如果短路状态未被排除，在U601⑧脚电压上升至3V后，U601立即停止工作并锁定输出，亮度控制管Q602处于截止状态，直到故障排除后重新上电，才能使U601解除锁定。
    （3）升压开关管Q601过流保护
    如果Q601开关管输出过流，由R616-R620取样电压上升，当经R622送至U601开关管过流保护端12脚的过流检测电压超过0.5V时，U601会启动升压开关管过流保护功能，即U601的15脚没有开关脉冲输出，直到下一个工作周期。
