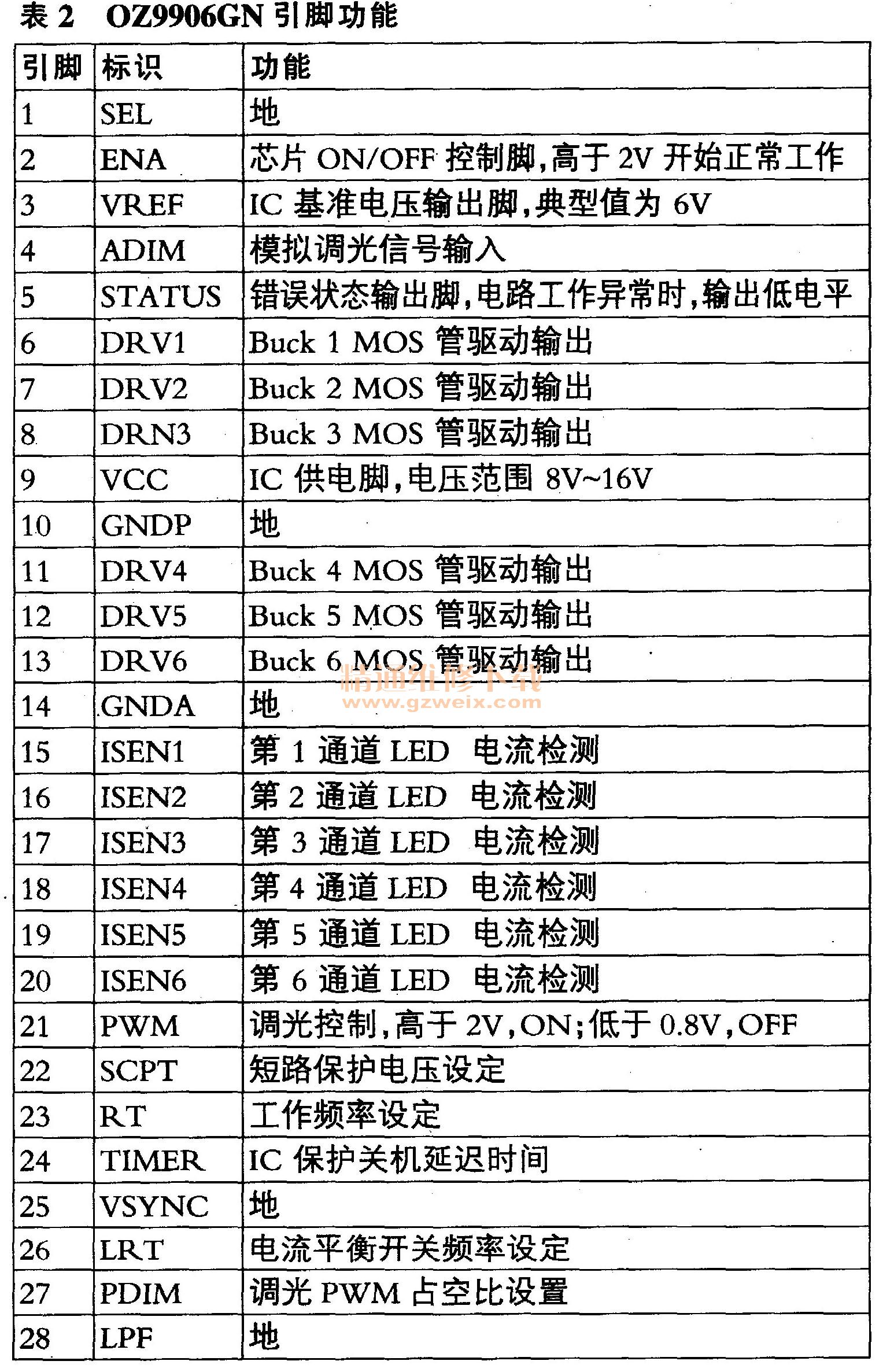

US2为多通道大电流LED恒流控制芯片（QZ9906GN ），其引脚功能见表2。L404为储能电感，C404为滤波电容，Q404为功率开关管，D400、D401为整流二极管，R420-R422为取样电阻，R404为隔离电阻。

   （1） Buck电路工作原理
    二次开机后，VLED电压经保险管F3加到Buck电路，US2的⑨脚得到12V供电，US2的②脚得到高电平使能电压，US2的内部的振荡电路起振，振荡信号经栅极驱动电路后，从US2的11脚输出，经R434、R404隔离送到功率开关管Q404的栅极，Q404导通，形成电流回路（VLED→F3→C404→L404→Q404→R420//R421//R422→地），在L404上产生一个上＋下-的电动势（即L404储能）。通过Q404的电流会逐渐增大，取样电阻R420-R422的压降也会增大。当US2的18脚的电压达到典型门限关断电压时，US2内部的过流保护电路起控，强制振荡器停振，Q404截止，L404上的感应电动势开始反转（变为上-下 ＋ ），此时电流回路如下：L404下端→D400、D401→LB5、LB8→C404→L404上端，此时C404两端有一定电压。一会儿后，US2内部的振荡器又开始振荡，如此循环往复工作，最终使LED4两端电压稳定在80V左右。
   （2）LED恒流控制电路
    在LED灯供电升压电路正常工作后，恒流控制电路开始工作，US2内部的取样电路会对回路电流进行取样，经误差放大、电流比较后得到一个反馈信号，送到PWM谐振比较器，控制PWM输出信号的占空比，从而控制LED灯供电升压电路的输出电压，以实现恒流控制。
