2. +5V匕NOR供电产生电路
电源板送来的+12V NOR供电经UOP8（AOZ3015AI）稳压，得到+5V_ NOR供电，如图4所示，用作不同电路的输入供电。

3. D3V3供电产生电路
电源板送来的＋12V NOR供电经UOP2（MP 1494DJ）稳压，得到D3V3供电，如图5所示，给U20中的CPU、EMMC、 RTD2998等相关电路工作供电。

4. ST 1VB供电产生电路
UOP2送过来的ST_ 3.3V经U2P2 （AS 1117L）稳压，得到ST＿1V8供电，如图6所示，用做CMMC电路的工作供电。

5．开／关机控制电路

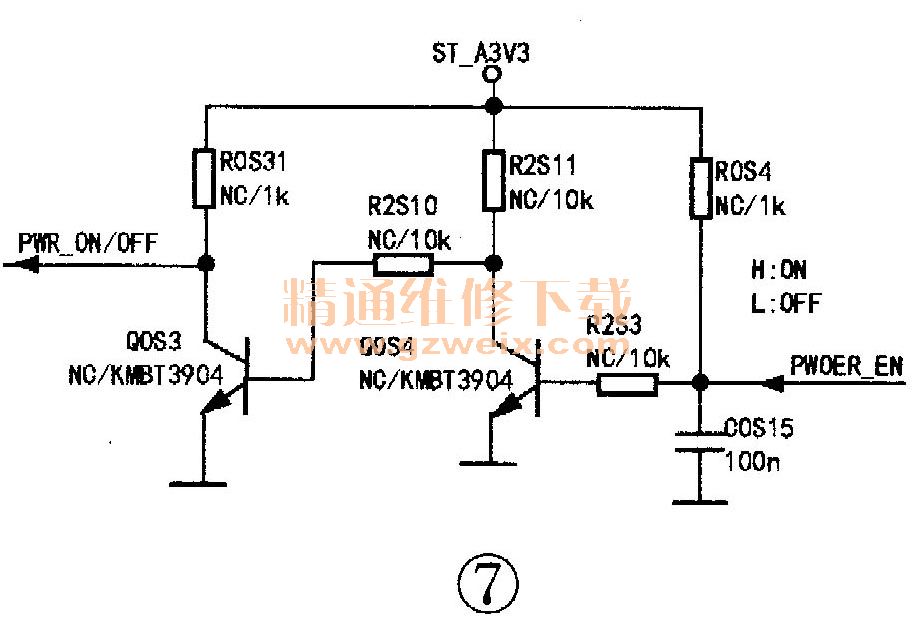

QOS3、 QOS4及其外围元件组成待机电路，如图7所示，在正常开机时，主芯片中的CPU的待机控制脚输出Power EN开机信号（高电平），经QOS3、QOS4倒相，送给电源板PWR-ON/OFF开机信号（高电平），电源电路输出PWR-12V、 +24V供电。在待机时，CPU输出低电平，经QOS3、 QOS4倒相，送给电源板低电平电源电路进入低功耗输出状态，输出的12V电压经变换得到D3V3、A3V3电压，经主芯片、EMMC、 EEPROM等电路供电，以维持待机。
