创维9R57机芯主板电路原理与故障检修(上)
来源:家电维修  作者:佚名  2016-10-08 15:15:20


    7. DDR 1V5供电产生电路
在正常开机时,使能控制信号送到UOP9的⑥脚,内部电路工作,于是12V NOR供电经UOP9(MP 1495坷-LF -Z)为核心的DC-DC电路变换,得到1.5V、如图9所示,给DDR的内核电路供电。

8.UTNER_D3V3供电产生电路

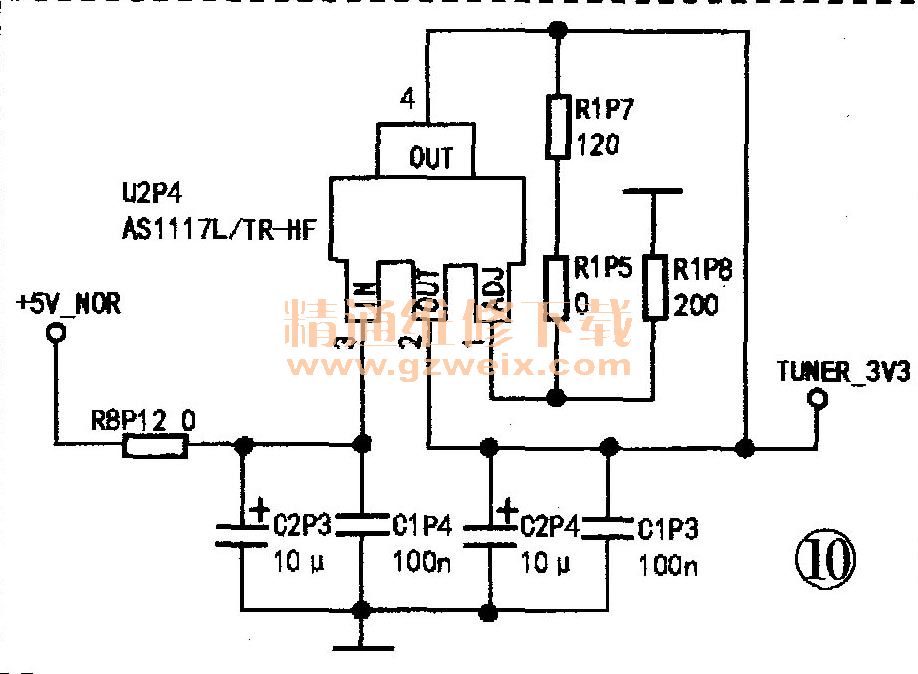

    电源板产生的+12V NOR供电,经UOP8得到+5V NOR,再经U2P4稳压得到TUNER_D3V3,如图10所示,给高频电路供电。

    9.副板接口电路

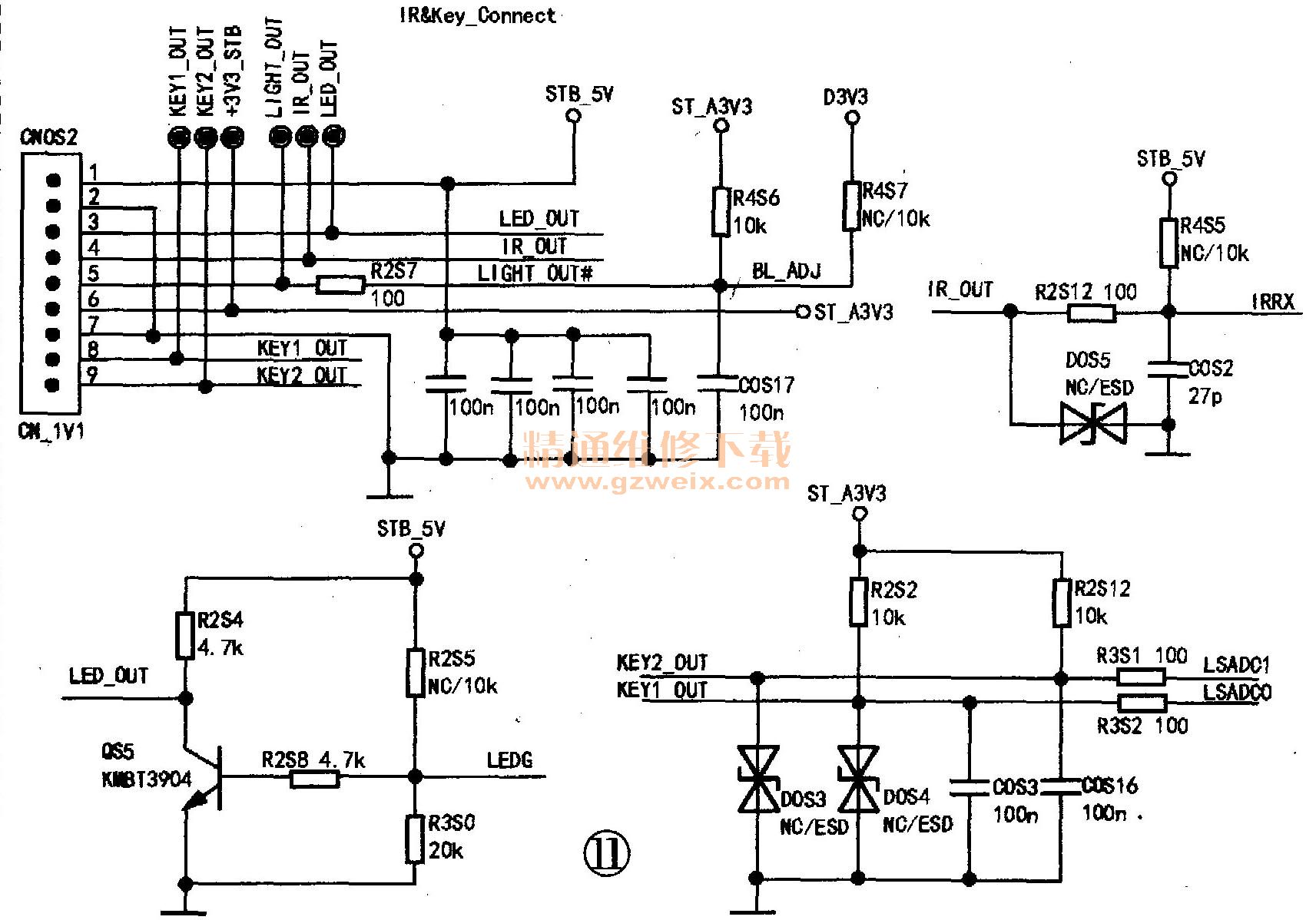

    副板接口电路如图11所示,该电路采用标准电路设计与其他机器都能通用。具备插杆键控和触摸功能,且具备呼吸灯效果,LEDG经反向电路反转为LED_OUT控制指示灯,开机启动后LEDG为低电平,CNOS2 PINS为高电平,此时指示灯为红灯,启动后,根据待机(红灯)或开机(绿灯)状态由LEDG给出对应电平。

    10.电源及背光控制
    背光控制电路如图12所示分为两部分,第一部分是背光开/关控制,用于快速的打开、关闭背光电压,具体信号为BL ON/OFF;第二部分是背光亮度控制,用于调整背光的亮度,方便用户自己调整(菜单里面的“手动背光调节),采用芯片输出PWM信号来控制,具体信号为BL_ADJ,最亮时对应PWM占空比为100%,最暗时对应30%。

上一页  [1] [2] [3] [4] [5]  下一页
