液晶彩电花屏故障分析与检修（上）

来源：家电维修作者：佚名 2016-10-28 09:16:53

    一、故障原因
    1．总线中“屏参”数据错误（或软件数据错误）

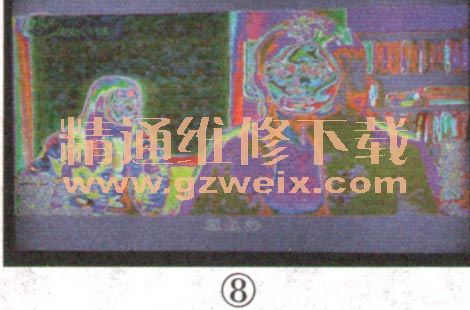

    液晶彩电主板输出什么格式的上屏信号是由软件控制的。如果软件数据与所用液晶屏不匹配，或软件中决定上屏信号种类的数据错误，则会出现花屏故障。例如：一台长虹LT46729FX液晶彩电（原配友达液晶屏，型号为T460HW03），因原液晶屏破裂，换上一块46英寸的奇美液晶屏后，图像为花屏，如图8所示。

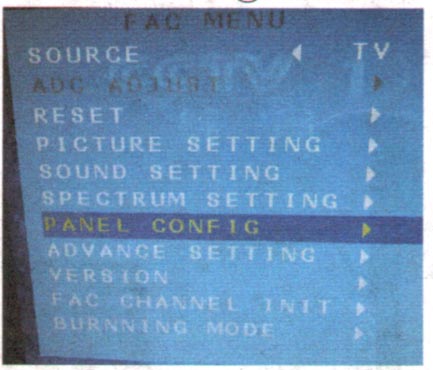

    在许多液晶彩电的总线中，设有“屏参”选项（英文标常为PANEL、LVDS MAP等），如图9所示，通过调整该项的值来改变上屏信号的种类，从而正常地显示图像。

    2．上屏线插头接触不良

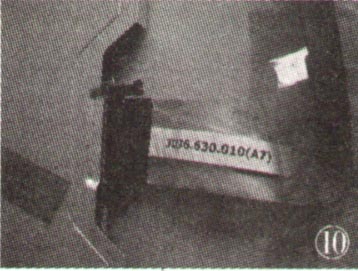

    上屏线是信号板与逻辑板的连接线，是供电与图像信号的传输通道，其外面包裹着起电磁屏蔽作用的胶布，如图10所示。

    若上屏线插头（尤其是与逻辑板相连端的插头）与插座接触不良，易引起图像信号的缺失，从而出现竖条或花屏现象，且通常伴有图像偏红或偏绿现象，在图像背景较暗时尤为明显，如图11所示。

    提示：LVDS信号包含两大类：一类是时钟信号（CLK），若这类信号不正常，则会出现图像发白、细节不清或黑屏等现象；另一类信号是差分数据信号，每组差分信号线之间的阻值约为100Ω，若这类信号不正常，则会出现图像上有彩斑或彩色颗粒等现象。
    3．上屏信号传输电路异常

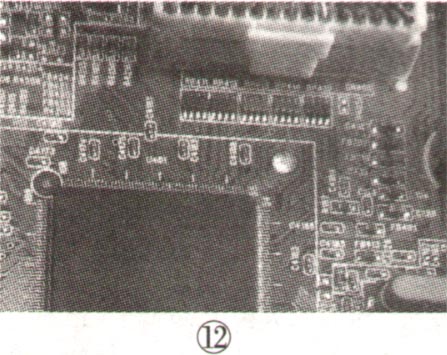

主板上格式变换电路（通常集成在主芯片内部）输出多路LVDS信号（含图像数据信号与时钟信号），经排阻或抗干扰电感后送给上屏信号插座，如图12所示。

    由于这部分电路的线路密集，元件之间的间隙很小，若元件引脚虚焊或元件间漏电，则会造成部分LVDS信号丢失或波形发生改变，最终表现出的故障现象通常为彩色异常，图像细节不细晰等。例如：一台SONY KDL-46EX700液晶彩电，字符正常，但图像花屏，如图13所示，最后查出其故障原因是主板上LVDS输出电路中一只排阻的引脚脱焊。
