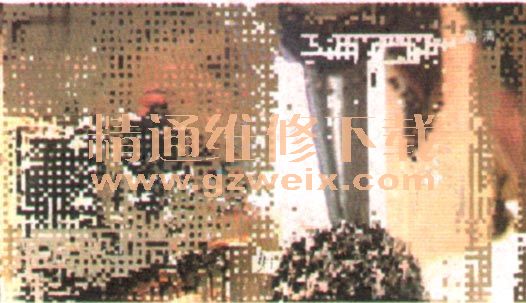

例如：一台TCL LCD47K73彩电（MS88机芯），主芯片采用MST9X88LD（集成有高性能图像缩放模块、3D视频信号解码器、微控制器（MCU）和OSD产生器等电路）。该芯片通过101、102、104、105、107～110、113～116、118～121脚（共16个引脚，对应MDATAONMDA-TA15这16条数据线）与DDR（位号为U11）相连，以完成图像的数字化处理。在实修中发现，当DDR的49脚（基准电压输入端，正常电压为1、25V）电压为0V时，图像上会出现非常明显的马赛克现象，如图20所示。

    DDR存储器电路异常的常见原因有以下三个：一是DDR存储器的供电或基准电压异常，DDR存储器的供电一般为2.5V（基准电压为1.25V）或1.8V（基准电压为0.9v）；二是DDR存储器与主芯片之间的通讯线路中断或漏电，其故障位置多在过孔处；三是DDR存储器引脚虚焊或自身不良。
    提示：若电视机周围有较强的干扰源，如吹风机、电动按摩器等设备，这时图像上也易出现马赛克。
    7．主板上的解码或格式变换电路异常
    在液晶彩电中，若解码或格式变换电路工作不正常，则输出的图像信号必然异常，其产型故障现象是蓝屏正常，但图像花屏，且显示的字符为乱码，如图21所示。

    另外，若主芯片散热不良，在热机时也会出现花屏故障。
    8．液晶屏损坏
    此处所说的液晶屏损坏是指屏内部的行、列驱动电路损坏。从实际维修情况看，液晶屏损坏所导致的花屏现象与其他原因导致的花屏现象略有不同：反复上电观察，若图像异常处的条纹、色彩无变化，则液晶屏坏的可能性较大；若有变化，则多为上述其他原因。
