值得注意的是，在进行上述调换信号线操作前，需先记下各LVDS数据线的原始位置，以便恢复。
    第四步：测量逻辑板上的伽马电压与VGL、VGH电压是否正常。

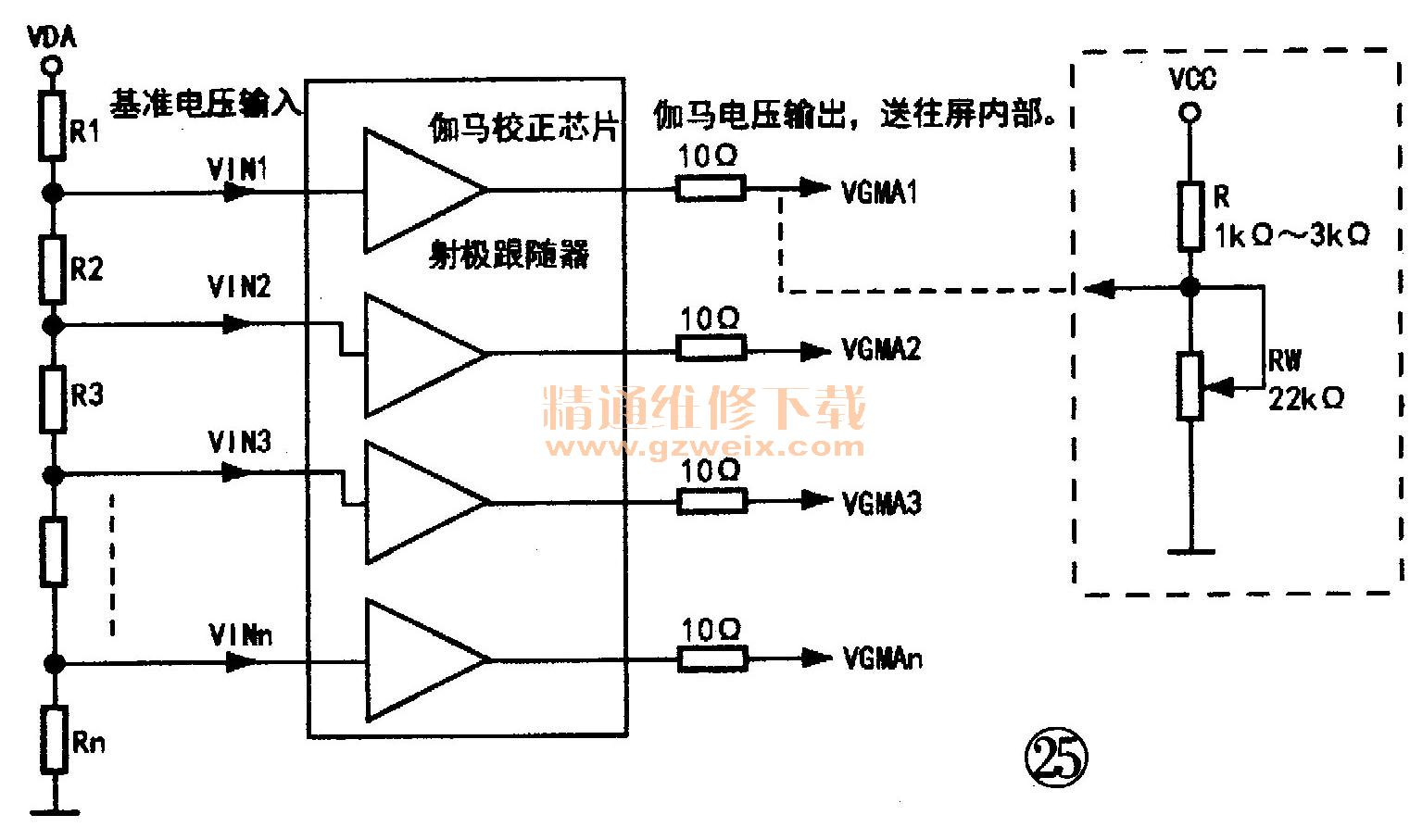

    常见的伽马校正芯片（如常见的AS15系列）内部电路实为由多组运算放大器组成的射极跟随器，运算放大器的同相输入端接不同的阶梯基准电压，如图25所示。

    由于射极跟随器只有电流放大作用，无电压放大作用，因此其输出端的电压略低于输入端的电压，即VGMA1 <VIN1、 VGMA2<VIN2，依次类推。根据这一特点，若不知道某路伽马电压的值（VGMA），则可通过测量其对应输入端的电压（即基准电压）来估计。
    正常工作时，灰度等级电压值介于0v与VDA（通常为＋15V左右）之间，呈递减或递增变化。若测得所有灰度等级电压均为0v（或为某一固定电压），这时应先检查分压电路元件，再检查伽马校正芯片的供电，最后代换伽马校正芯片；若只是某一路或几路灰度等级电压发生突变，这时应先检查该路电压的分压元件及传输电路元件，若无异常，则是伽马校正芯片内部对应的运算放大器损坏，更换伽马校正芯片即可。若无芯片，且原伽马校正芯片发热也基本正常，这时可通过外加电压法进行应急维修，具体方法如下：
    先通过测量该路伽马电压对应的基准电压来估计其正常值，若找不到对应的基准电压测试点，也可通过测量其相邻伽马电压来估计，例如：VGMA2电压异常，这时测得VGMA1电压为14.5V、 VGMA3电压为13.6V，则可估计VGMA2电压约为14V。
    估计出伽马电压值后，则按图25中虚线框所示外接分压电路。若估计出的伽马电压值低于3V，则VCC取3.3V或5V、R取值1kΩ；若估计出的伽马电压值高于3V，则VCC取12V或VDA、 R取值3kΩ。RW为可调电阻，在通电前应将RW连入电路的阻值调至0Ω或接近0Ω，通电后慢慢调大其阻值，直至该分压电路输出的电压接近估计出的伽马电压值，且图像也基本正常时为止，然后将RW换为同阻值固定电阻即可。
    第五步：检查DDR存储器电路。
    先对DDR存储器引脚补焊，再对DDR存储器的供电以及基准电压进行检测。这两个电压要求较高，电压值不能偏离过多，纹波不能太大。接下来检查DDR存储器与主芯片之间的通讯线路，尤其是数据线、地址线，主要是检查这部分线路中的排阻有无受潮漏电或开路现象，线路中的过孔状态是否正常。
    提示：若DDR存储器与主芯片之间的数据线不通，一般表现为局部花屏，基本可看清整幅画面，有时字符显示是正常的，只是图像花屏；若地址线不通，一般会出现大面积花屏现象，很难看清整幅画面，即图像异常的程度很明显。
    第六步：检查解码或格式变换电路。
      目前，绝大多数液晶彩电主板上的解码电路及格式变换电路均集成在主芯片内部，与其相关的外围元件也不多，因此实修时需先检查存储器、晶振及相关贴片电容。
