液晶彩电花屏故障分析与检修(上)
来源:家电维修  作者:佚名  2016-10-28 09:16:53

    二、故障检修步骤与方法
    第一步:进入总线,调整屏参值。
    在实修这类故障时,本着“先软后硬”的原则,可先进入总线找到“屏参”一项,试调该项数据,看故障能否排除。例如:对于图8所示故障,可先进入总线(方法是先按静音键3s,再按菜单键,然后快速输入数字6、1、1、5即可),找到“INDEX”选项并按确定键,最后按左右键选择屏的型号,看图像能否正常。
    提示:在实修中,若不知道故障机进总线的方法,或因原机遥控器缺失而无法进入总线,这时可先看菜单中有无恢复出厂设置一项,若有,可先选中此项并确认,看故障能否排除。接下来,察看逻辑板的上屏线插座引脚功能(有的资料上称之为“屏接口功能”),看有无LVDS信号格式选择端,若有,则可改变其电平试试(若要改为高电平,则将该端通过一只1kΩ电阻接3.3V;若要改为低电平,则将该端通过一只100Ω电阻接地)。例如:在LC320EXL液晶屏中,逻辑板的上屏线插座的⑨脚即为LVDS信号格式选择端,若该端电平错误,会出现花屏故障。
    第二步:检查上屏线插头。

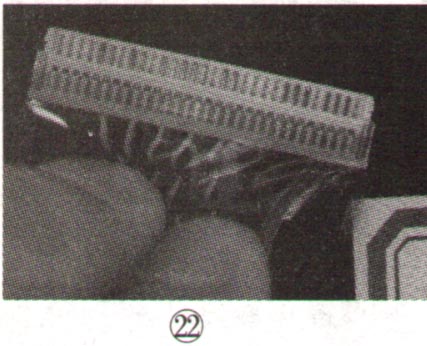

    实修此类故障时,不妨先按动或轻轻按动上屏线插头,看故障现象有无变化。另外,也可先拔下上屏线,观察其端头中的金属触点(俗称“金手指”)是否脏污,如图22所示。若金属触点有发黑现象,则用橡皮擦将触点擦拭干净,然后再插好即可。

    提示:在检测中,不可拆除上屏线外面包裹的起电磁屏蔽作用的胶布,否则会出现彩色镶边或彩色拖尾现象。
    第三步:测量LVDS信号端电压。

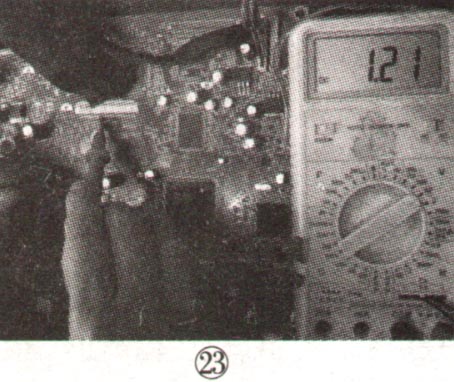

    用万用表测量主板或逻辑板上LVDS插座中各信号端的直流电压,正常时其值为1.2V左右,且每组信号线之间也有0.1V~0.3V的电压差,如图23所示。若某路信号直流电压与1.2V相差较大,则重点检查该路信号传输电路中的排阻、电感等元件,也可先用洗板水清洗LVDS信号传输电路,然后用吹风机吹干,再检查各元件引脚有无虚焊现象。

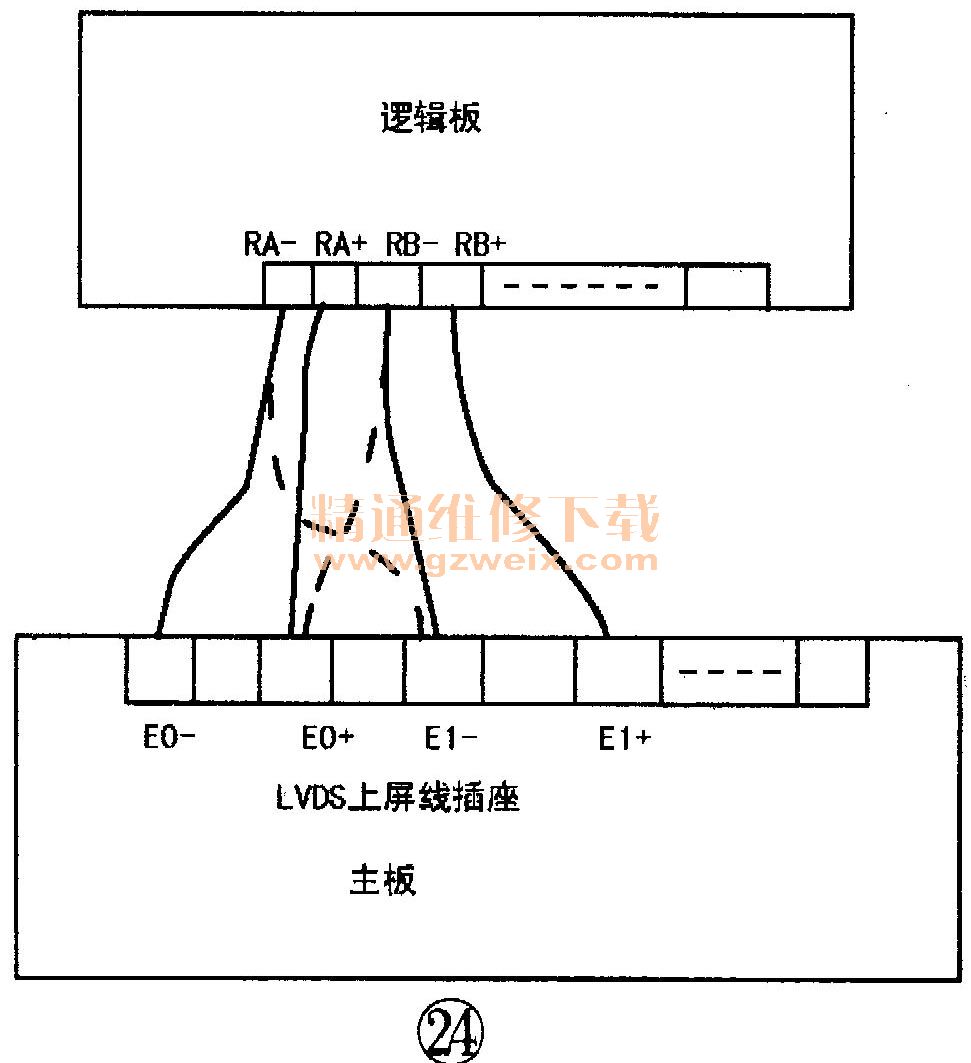

    检修小技巧:在实修花屏或满屏移动彩条故障时,为了判断主板上各数据端是否输出了LVDS数据信号,可人为交换主板上LVDS插座中数据线的位置,如图24所示(图中实线为正确位置,虚线为交换线位置),观察故障现象有无变化,若有变化,则表明主板输出了信号;若主板上LVDS插座中某数据端无论与哪条数据线相连,故障现象都不变,则说明主板未输出此路LVDS信号,这时重点检查该路中的排阻、电感等元件;若与逻辑板一侧的某端口相连的信号线无论与主板上LVDS插座中的哪一个数据端相连,故障现象无变化,则表明逻辑板上与该端口对连的电路有故障。
