4.逻辑板上的灰度等级电压形成电路异常
    逻辑板电路的主要作用有两个：一是对主板送来的LVDS信号进行“拆分”与转换，形成液晶面板行、列驱动电路所需的时序信号；二是形成液晶面板显示图像所需的灰度等级电压（又称伽马电压），从而使图像具有层次感，画面更加鲜艳与逼真。

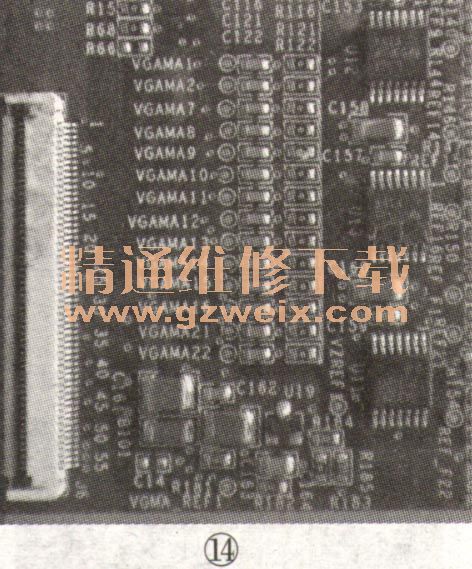

    灰度等级电压为多组，由逻辑板上的伽马电路（又称灰度等级电压形成电路）产生，在板上的标注为VGAMAX、 GMAX或Gx等，如图14所示。

    如果所有的灰度等级电压均为0V或某一固定值，则故障现象为白屏（即白光栅，无图像）；若某一路或几路灰度等级电压偏低，则图像呈负像、缺乏层次、彩色镶边（或拖尾）或在一些细节部位上出现色斑等。
    另外，若参考电压VCOM异常，也会出现图像呈负像、无层次等现象。
    5．逻辑板上的VGL、vGH电压异常
    VGL与VGH电压是控制液晶分子翻转的两个非常重要的电压，其正常值与液晶屏型号有关，VGL电压通常在一6V左右，VGH电压通常在＋26V左右。只有VGL与VGH电压正常，且纹波系数非常小，显示的图像才可能边界清晰、色彩真实、过渡平滑，且运动图像基本无拖尾现象，显示的文字笔画饱满，无发虚现象。

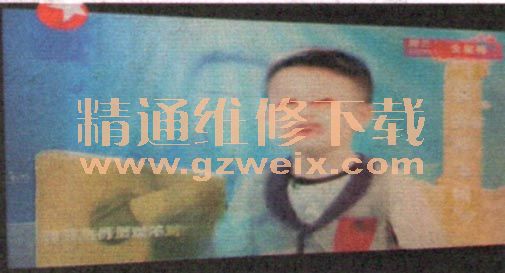

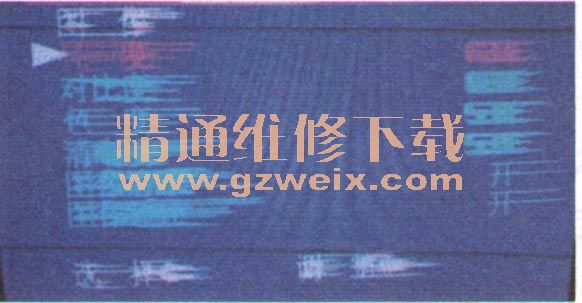

    此处所说的VGL、VGH电压异常包括两方面：一是VGL、 VGH电压偏离正常值太多，表现出的故障现象千奇百怪，除常见的灰屏、满屏彩条外，还易出现图像不清晰、拖尾、局部区域有色斑，显示的文字边缘模糊、不整齐，有重影现象，如图15所示。另外，在这种情况下，菜单字符或静止图像也有较明显的拖尾现象，如图16所示。

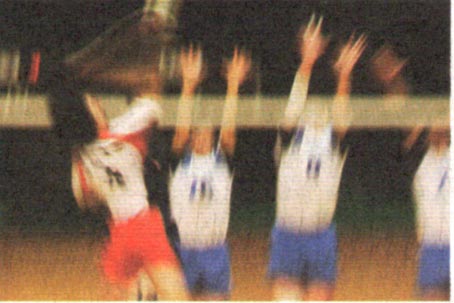

    另一方面是指VGL、VGH电压滤波不良，尤其是VGH电压滤波不良，其表现出来的故障现象与滤波不良的程度有关，轻者图像不够细腻，过渡部分不清晰，边缘有毛刺，重者图像明显拖尾，整个图像模糊不清，运动图像尤为严重，如图17所示。

    提示：在实际维修中，由于部分液晶屏的逻辑板与屏内列驱动电路通过软排线焊接在一起，在无专用压焊工具的情况下，无法单独更换逻辑板。因此，对于这类液晶彩电而言，若逻辑板上电路损坏，也常称作“屏损坏”。
    6. DDR存储器工作异常

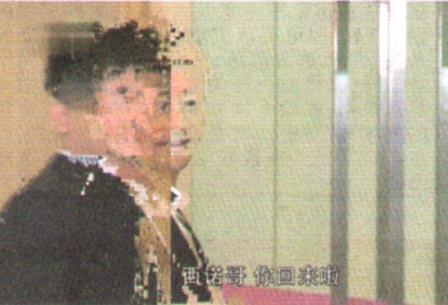

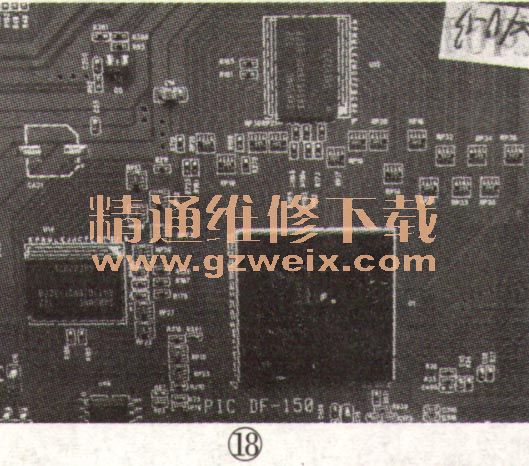

    在液晶彩电中，图像解码电路在对各种输入信号进行数字化处理的过程中，有大量的中间信息需要进行暂时存储，以便随时调用。完成这个中间存储任务的就是DDR存储器（一般为1-4块），如图18所示。主芯片通过地址线、数据线及一些控制信号线与DDR存储器建立通信，进行数据的读出和写入。若DDR存储器电路异常，则会丢失许多中间信息，解码或缩放处理后所输出的数字信号必然会缺失，这样图像上就会出现马赛克，如图19所示。
