3．背光恒流电路
OZ568GN芯片是专为木尺寸设计的大功率、高电压的LED恒流驱动IC，芯片内部集成有BOOST升压控制模块、8路LED恒流输出通道，每路通道可输出90V/ 150mA电压。该控制器支持PWM（脉宽调制）模式和模拟调光控制LED、可接收外部脉冲宽度调制信号输入的调光控制。
OZ568GN是双排列32引脚，其中18、20、22、24、26、28、30、32引脚分别为8路LED恒流输出通道，17、19、21、23、25、27、29、31引脚分别为8路灯条电流反馈端，⑧脚为电源供电脚，①、②引脚分别为电压反馈和电流检测端，④脚为驱动输出、⑤脚为欠压检测、⑥脚为6V基准电压输出端，⑨脚是使能控制，⑩脚为软启动和控制回路补偿，11脚是BOOST工作频率设置，12脚为PWM控制信号输入端，13和15脚分别为1-4通道和5～8通道LED电流调节的模拟调光PWM信号输入端，14和16脚分别为1～4通道和5～8通道PWM模拟积分器的低通滤波器。
经T1的⑦～13绕组得到的交流电压经D12和C15～C17整流滤波后得到12V的电压送至OZ568GN的⑧脚，使之开始工作，进入芯片内部的参考电压模块，提供参考电压偏置电流，为芯片各单元内核供电，内部的高频振荡器产生OZ568GN正常运行的时钟频率，从而使LED通道恒流电路各自产生独立的恒定电流且提供正常的反馈电流给芯片，内部的驱动模块提供驱动信号分别由18、20、22、24、24、28、30、32引脚输出以驱动外部NMOS进行升压工作，同时经过NMOS的电流会在电流模式控制下通过②脚电流检测端检测到，为电路提供多路保护电路。
二、常见故障检修流程

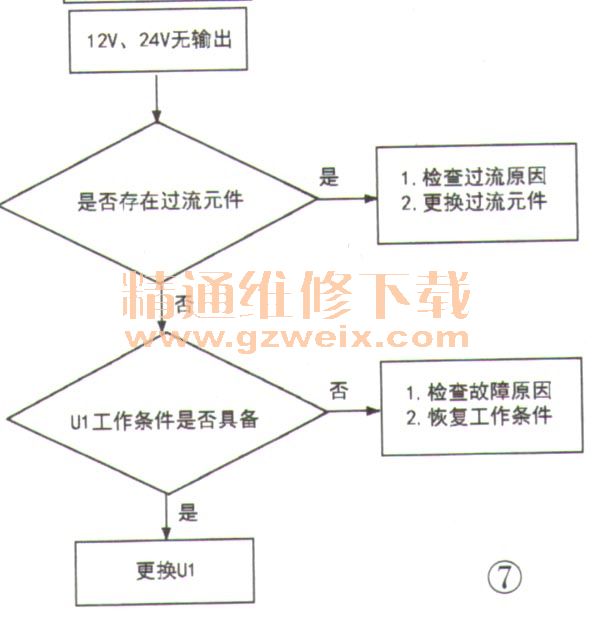

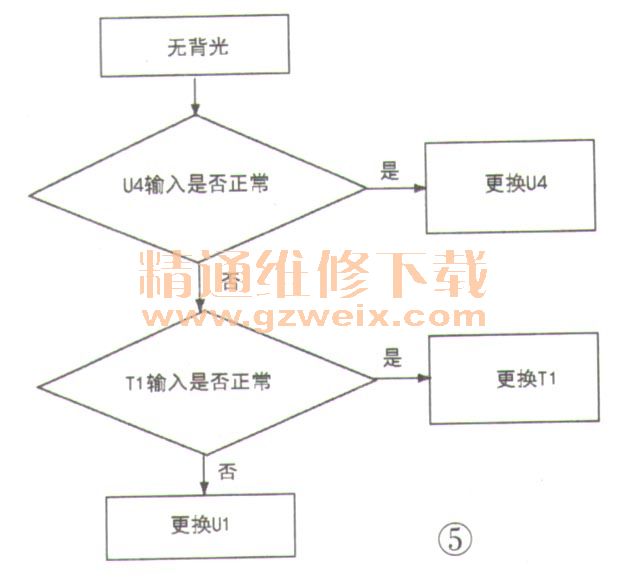

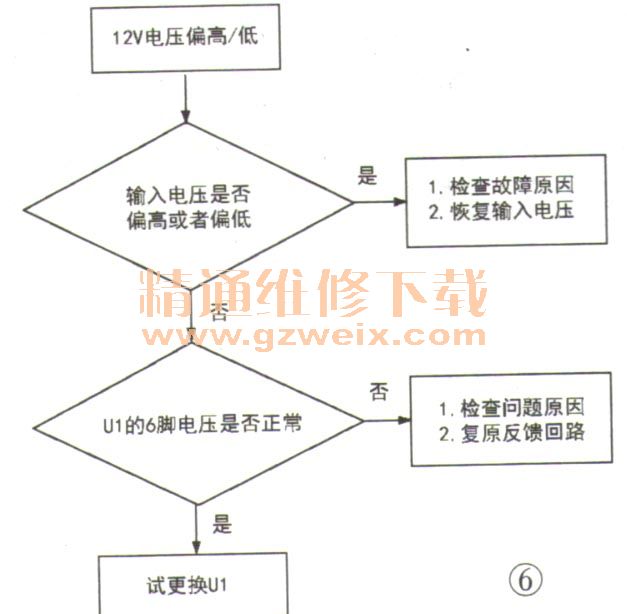

电源电路常见故障的检修流程见图4～图7。
三、常见故障检修实例
实例1：一台创维43E3500型液晶彩电（采用168P-L3N01A-00电源板），热机不开机，无电压输出。
分析检修：经检查，发现U1的⑤脚供电在6V跳动。顺电路检查，发现稳压二极管ZD4漏电。该管漏电造成三极管Q4给U1供电异常。
目前已经维修多块此版号电源，均为ZD4不良，将其更换为16V的稳压管即解决问题。
