（2）防浪涌冲击电路
    在冷机状态，由于后级滤波电容未存储电荷，避免开机冲击电流过大，装有热敏电阻NTCB1限流。NTCB1为负温度系数电阻，随着充电的进行，NTCB 1自身阻值会随温度的上升而变小，最后几乎变成直通，不再额外耗能。
   （3）杭干抚滤波电路
    电路由LCB 1～LCB3及外围电路组成三级滤波网络。LCB 1～LCB3是共模线圈，组成三级共模滤波网络，滤除电网或电源产生的对称性干扰信号。CXB1、CXB2组成不平衡滤波网络，滤除电网或电源产生的不对称干扰信号。电路中，CYB 1和CYB2是安全电容，对耐压值和漏电电流要求很高，容量大小对电视机漏电电流和悬浮电压有较大影响，在维修中不可随意改动。
    2．待机电源

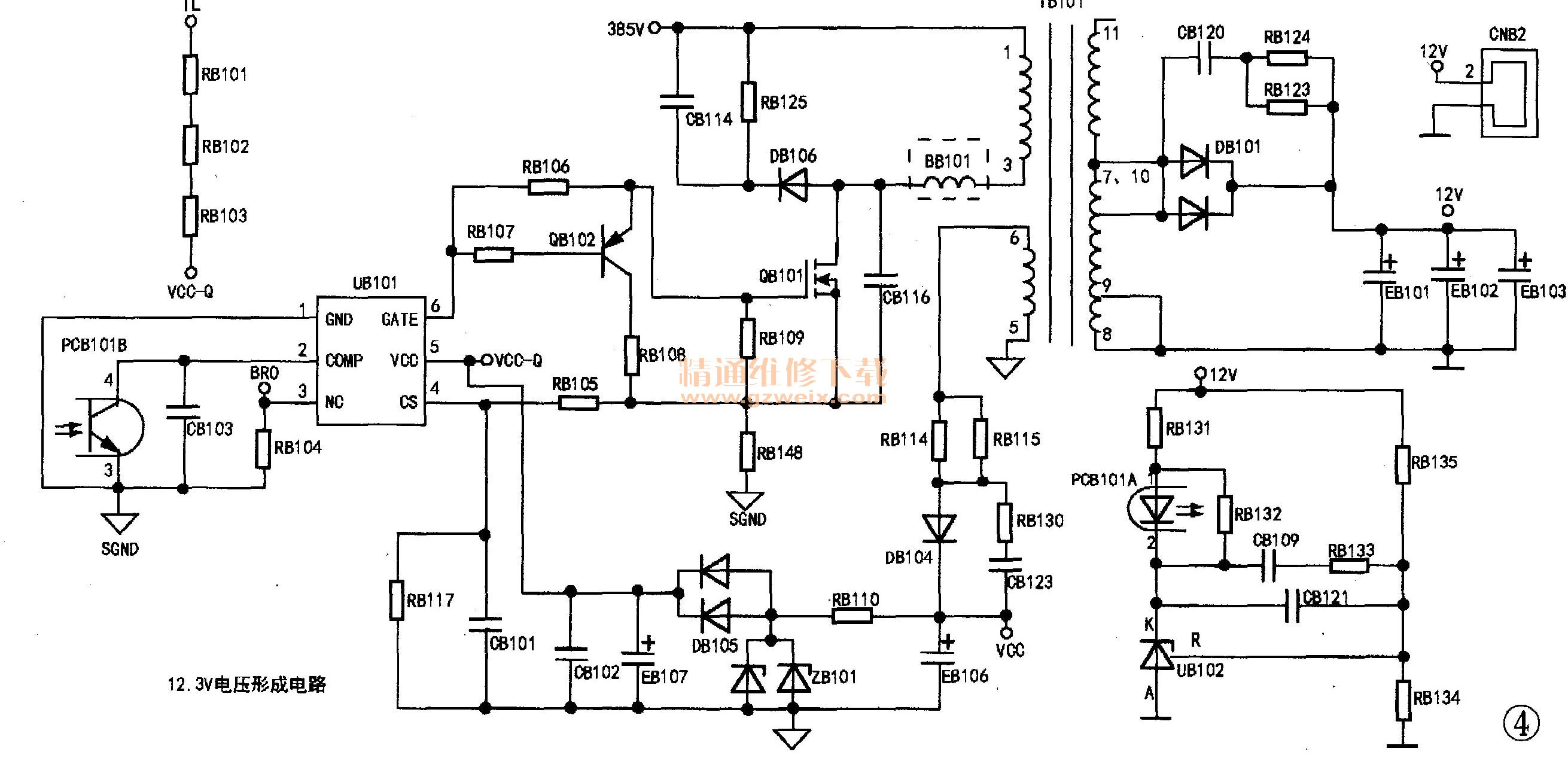

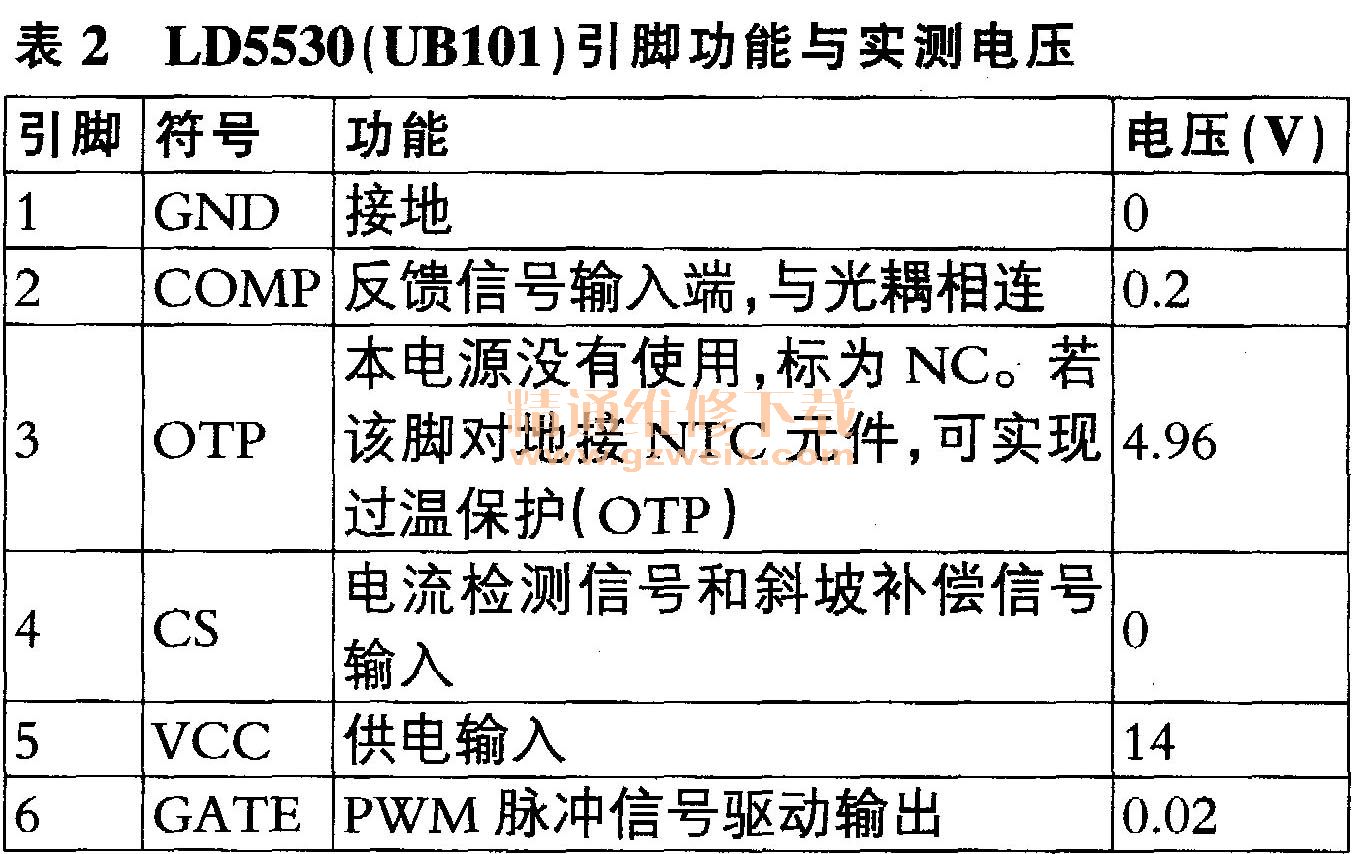

    该机芯彩电待机电源管理芯片采用LD5530（UB101），如图4所示，其引脚功能见表2。



    LD5530是一个高度集成的峰值电流模式控制器，针对低功耗反激式电源设计，采用内部固定65kHz频率工作模式。当负载功率下降后，控制器进入突发模式，开关频率最低可降到25kHz，如果输出功率继续降低，控制器进入自动跳频工作模式，以减小功耗，保持高效率状态。
    LD5530内置过载保护（OLP）、欠压保护（UVLO 、阈值7.5V）和过压保护（OVP，阈值28.5V）等电路，可以直接驱动中小功率MOSFET管。
    LD5530与许多采用TSD -6封装的绿色模式表2 LD5530（UB101）引脚功能与实测电压PWM控制IC（如LD7535、CR6848、CR6850、CR6853、OB2263、OB2262、SG6848、GR8836、NE 1102、M5576、RS2051、RS2030和ACT30）引脚兼容，但功率大小有差异。代换时，需检查③脚是否外接电路，如无，直接换上LD553。即可；如果③脚外接有一只电阻到地，这类IC有OB2263、LD7535等，若要换用上述其他型号IC，则在③脚对地接一只100kΩ电阻。
   （1）启动电路
    该电路由RB 101 ~RB 103和EB 107等元件组成。AC220V电压经RB101-RB103限流后向EB 107充电，EB 107两端的电压（VCC-Q）逐渐升高，当升至16V时，UB101内部电路开始工作，从⑥脚（GATE）输出PWM脉冲。
   （2）功率变换电路
    当UB101的⑥脚输出高电平脉冲时，QB101饱和导通，由于流过TB101的①-③绕组的电流不能突变，因此流过TB101绕组的电流逐渐增大，在线圈上产生磁场，把电能转变成磁能储存在TB101中。
    当UB101的⑥脚输出低电平信号时，QB 102因基极电压低于发射极电压而导通，QB101栅极的电荷通过QB 102的e、c极及RB 108泄放，QB101迅速由饱和导通转为截止。TB101的①-③绕组产生的感应电压瞬间反向，与①脚输入的300V（PFC电路工作后为385V）直流电压盛加，在③脚产生约600V尖峰电压。此时，二极管DB 106导通，尖峰电压被RB125、CB114等元件吸收，QB101的漏极电压迅速降低，避免QB 10过压损坏。
    从QB101源极流出的电流经R13148到地，在RB 148两端产生压降，该电压经RBl05、CB101送入UB 101的④脚，与反馈回来的FB信号一起，控制⑥脚输出的PWM脉冲信号宽度，限制流过QB101的最大电流，避免QB101过流损坏。
    当有交变的电流流过TB101的①-③绕组时，TB101的次级绕组均会产生相应的感应电压。TB101次级⑤-⑥绕组感应的电压经RB114、RB115限流，DB 104整流，EB 106滤波后，形成VCC电压，再经RB110限流、ZB101（24V）稳压、DB 105隔离后加到UB101的⑤脚，为UB 101提供正常工作电压。
    TB101次级⑨-⑩绕组产生的感应脉冲经DB101整流、EB101-EB103滤波后．形成12.3V的直流电压为主板电路供电。
