（3）稳压电路
    本电路主要由UB102（TL431）、PCB101、UB101及相关外围元件构成，通过光祸PCB 101控制UB101的COMP端子输出电流的多少来实现输出电压的稳定。

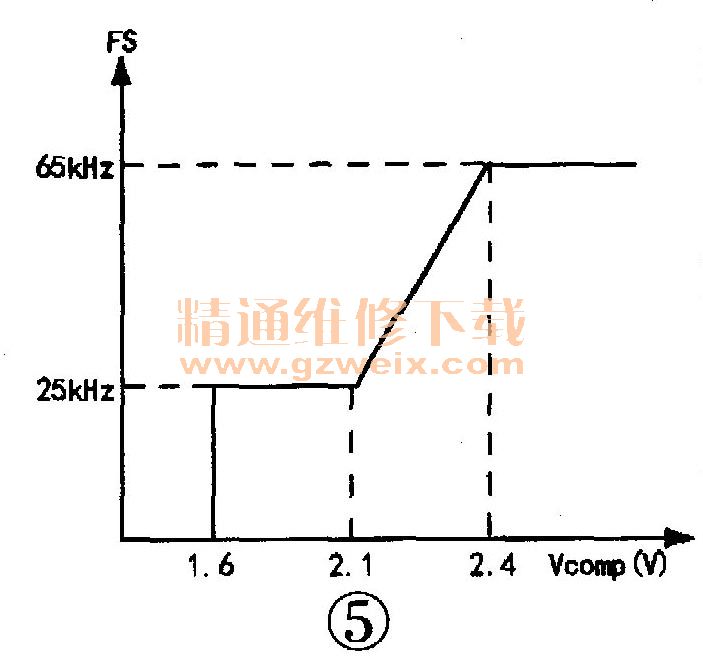

    电视机正常工作后，功率因数校正电路进入正常工作状态，输出稳定的PFC电压（385V），同时，12.3V电压负载因整机进入正常工作状态而加重，输出功率增加，经稳压环路处理后UB 101的②脚输出电流减小，电压上升，在内部电路检测到②脚电压高于1.6V后，芯片进入正常工作模式。UB101的②脚电压与工作频率关系如图5所示。

    当某种原因造成负载变轻或输入电压升高时，输出的12.3V电压也跟着升高，通过RB135和RB134分压加到UB102的R极电压升高，与LJB 102内部的2.5V基准电压比较后，UB 102的K极电压下降，则流过光祸PCB101内发光二极管的电流增大，其③、④脚内部的光敏三极管等效电阻降低，从UB101②脚流出的电流增大，电压下降，经集成块内部电路处理后使UB101的⑥脚输出的PWM脉冲占空比减小，QB101导通时间减少，TB101储能减少，次级输出电压降低，达到稳压的目的。当12.3V输出电压降低时，稳压过程与上述相反。
    CB 109和RB133、CB121组成消谐振电路，防止UB 102进入谐振状态，避免稳压环路失控。
   （4）保护电路
    1）过压保护（OVP）
    过压保护功能主要由UB101的⑤脚内外电路完成。若UB101的⑤脚电压超过28.5V（典型值）时，UB101内部的过压比较器（VCC OVP）输出翻转，经20p延时后，UB101进入过压保护状态，⑥脚停止输出驱动PWM信号，从而保证电源安全。
    2）短路保护
    UB101内置故障计时器，当电流峰值达到极限值时，芯片内部的计时器开始计时，若时钟周期结束而峰值电流仍为极限值，控制器就进入门锁状态，芯片工作在低频突发模式（跳周期工作模式）下，避免负载短路造成电源功率器件损坏。
    提示：这点是在维修12.3V带不起负载时，需要重点考虑的原因。大家会碰到整流管短路或负载过重造成无12.3V电压的情况。
    3）欠压（UVLO）保护
    UB101内置欠压保护电路（UVLO），当检测到⑤脚（VCC）电压小于7.5V时，芯片就会进入欠压保护状态，关闭⑥脚驱动脉冲信号输出。
    3．开／待机控制电路

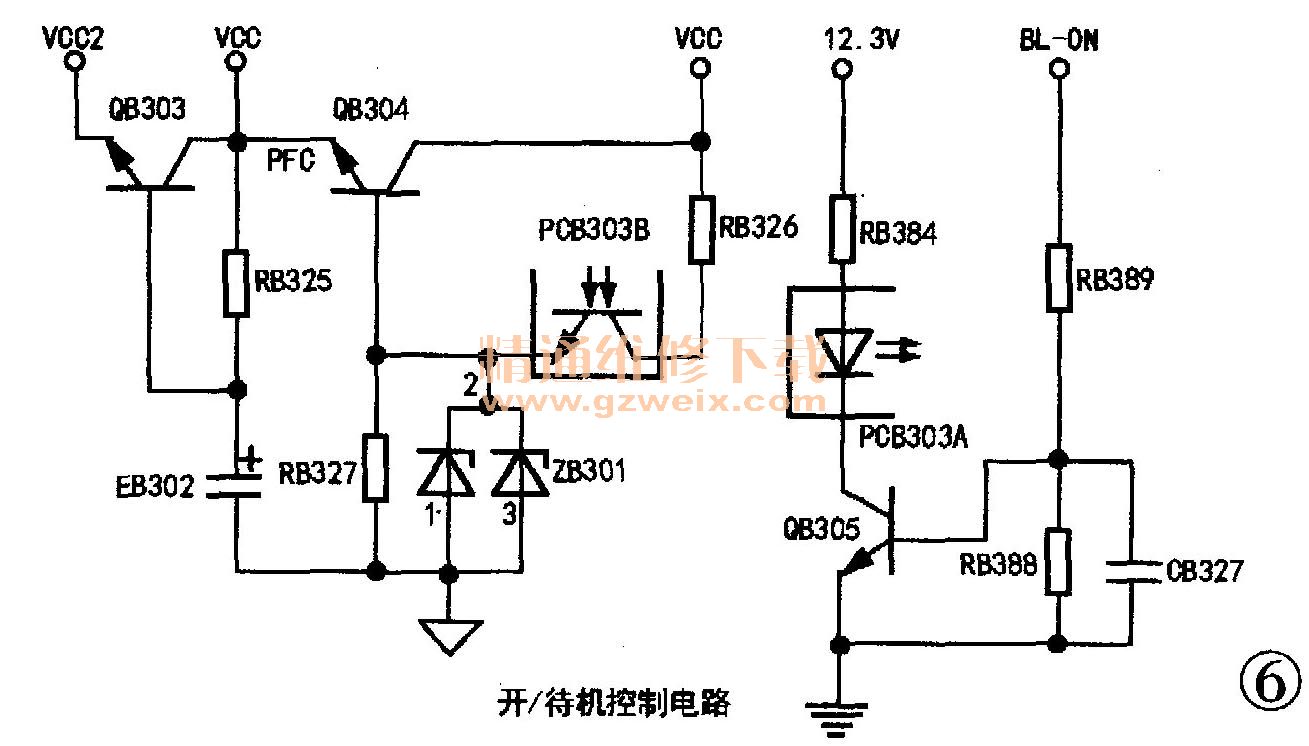

    开／待机控制电路主要由QB303 -QB305、PCB303等元件构成，如图6所示。
