待机时，主板送入的BL-ON信号为低电平，QB305截止，PCB303内部的发光二极管不发光，PCB303内部的光敏三极管不导通，QB304截止，VCCee PFC电压为OV，功率因数校正电路不工作。
    二次开机后，BL ON信号变成4.6V高电平，QB305饱和导通，PCB303内部①、②脚的发光二极管发光，③、④脚光敏三极管导通，由于QB304、ZB301（15V稳压管）等元件组成的稳压电路工作，输出稳定的14.8V电压（VCCes PFC），为功率因数校正电路供电。
    4.功率因数校正PFC电路

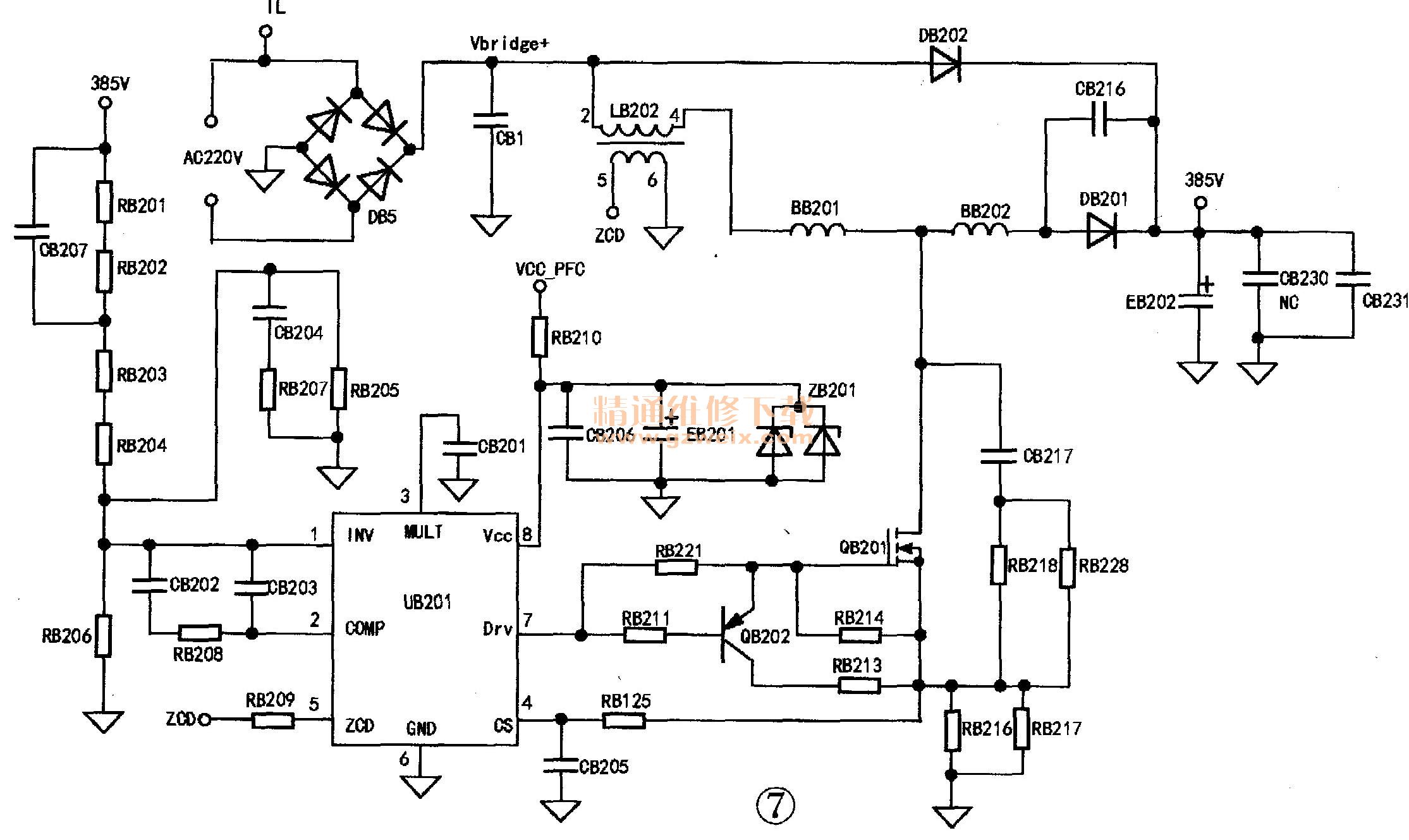

    本机PFC电路采用安森美公司生产的PFC控制芯片NCP 1607B（UB201），如图7所示。NCP1607是一个临界导电模式（CRM）的有源功率因数控制器，其引脚功能见表3。



   （1）启动过程
    二次开机后，VCCes PFC电压（14.8V）加到UB201的⑧脚，LJB201内部的软启动电路工作，输出软启动控制信号，振荡电路输出占空比很低的脉冲，以防止功率因数校正电路在启动时电流过大。⑧脚内部预置有欠压锁定电路（UVLO），所以要求输入电压不能低于9.5V。
    UB201工作后从⑦脚输出驱动信号，经RB221加到QB201的栅极，使QB201工作在开关状态。当⑦脚输出高电平驱动信号时，QB201饱和导通，DB5整流出来的100Hz脉动直流电Vbridge＋经LB202、QB201、RB216、RB217回到桥式整流电路DB5的负极，LB202储能，感应电动势使②脚为＋，④脚为－，此时负载供电由滤波电容EB202承担。
    当⑦脚输出低电平时，QB202饱和导通，QB201栅极电荷经QB202、RB213泄放，QB201迅速截止，由于LB202的电流不能突变，LB202产生的感应电动势迅速反向，即④脚为＋，②脚为－，与输入电压叠加，通过DB201向滤波电容EB202充电，在EB202上形成385V的PFC电压。
   （2）稳压控制
    PFC电路输出的385V直流电压经RB201～R204和R205 、RB206分压后，加到UB201的①脚（INV）。当PFC电压升高时，曲201的①脚电压升高，在与UB201内部2.5V基准电压比较后，误差放大器输出的误差信号电压下降，即UB201的②脚电压下降，在内部电路的作用下UB201的⑦脚输出驱动脉冲占空比下降，QB201导通时间缩短，LB202的储能减小，PFC电压下降，达到稳压的目的。
    当 PFC电压降低时，其稳压过程与上述相反。
   （3）过零检测电路
    在PFC电路正常工作后，当QB201导通时，由于LB202的③脚和⑤脚是同名端，因此，ZCD是一个负电平信号；当QB201截止时，ZCD是一个正电平信号。UB201通过内部两比较器⑤脚输入的ZCD信号高低，就可以判断输入信号是否靠近脉冲的过零状态，从而控制UB201的⑦脚驱动信号输出，以降低QB201的自身功耗。
   （4）保护电路
    过电压保护（OVP）：在UB201启动或负载急剧变化时，PFC电路输出的电压可能会超过设定值，如此时不加以保护，会损坏后级功率管。本电源设有OVP保护电路，当PFC电压急剧升高时，经分压取样网络加到UB201的①脚的电流也跟着增大，当电流达到OVP闭值时，保护电路动作，关闭⑦脚驱动信号输出，QB201截止。
    欠压保护（UVP）／开环保护：当PFC电压大幅降低时，经分压取样网络加到UB201的①脚电压也会大幅降低。若UB201内部欠压比较器检测到①脚的电压低于0.3V，则欠压比较器（UVP）动作，关闭⑦脚驱动信号输出，QB201截止。
    过流保护电路（OCP） : UB201内部设有一个电流比较器，正端接0.5V电压，负端接电流检测信号输入。当UB201的⑤脚输入的电流检测信号高于0.6V时，电流比较器动作，输出过流检测信号，UB201的⑦脚输出低电平，QB201截止。
    低压锁定保护电路（UVLO） : UB201的⑧脚内置一个UVLO比较器，只有⑧脚电压升到11.8V时，UVLO比较器才翻转，内部电路才开始工作，⑦脚才有驱动信号输出。当⑧脚电压降到9.5V时，UVLO比较器翻转为欠压锁定状态，UB201的⑦脚输出低电平，QB201截止。
