夏普LCD-32Z100A液晶彩电采用的电源板，型号有三种，分别为QKITPF185 WJZZ、QPWBFF185WJN1/2/3、DONTKF185FM01/WJN3，三种电源板电路结构基本相同，集成电路采用NCP1606＋NCP1230组合方案，输出12V、24V电压，三种电源板应用于夏普LCD-32Z100A、LCD-32Z100AS、LCD-32L100A、LCD-32G100A等液晶彩电中。

    一、电源板原理精讲
    夏普LCD-32Zl00A液晶彩电电源板的实物图解如图9-1所示，电源板电路组成框图如图9-2所示。



    该电源板由两部分组成：一是以集成电路NCP1606（IC7001）为核心组成的PFC电路，将整流滤波后的市电校正后提升到380V，为主电源供电；二是以集成电路NCP1230（IC7002）为核心组成的主电源，产生12V和24V电压，为主板和背光灯板供电。
    1.抗干扰和整流滤波电路
    夏普LCD-32Z100A液晶彩电电源板抗干扰和整流滤波电路如图9-3所示，由抗干扰电路和市电整流滤波电路组成。

   （1）抗干扰电路
    抗干扰电路利用电感线圈L7001、L7002和电容器C7001～C7005组成的两级共模滤波电路，一是滤除市电电网干扰信号，二是防止开关电源产生的千扰信号窜入电网。
    图中，F7101、F7102为熔丝，电源板发生短路故障时烧断，断电保护电源板；VA7001、VA7002为压敏电阻，市电电压过高时击穿，将熔丝F7101、F7102烧断，断电保护；TM7001为限流电阻，限制开机瞬间大滤波电容的充电电流。
   （2）市电整流滤波电路
    滤除干扰脉冲的AC 220V市电，通过全桥D7001，电容C7006、C7007将交流市电整流滤波，由于电容C7006、C7007的容量较小，在测试点TL7014和TL7015之间产生100Hz脉动直流电压，送到PFC电路。
    2. PFC电路

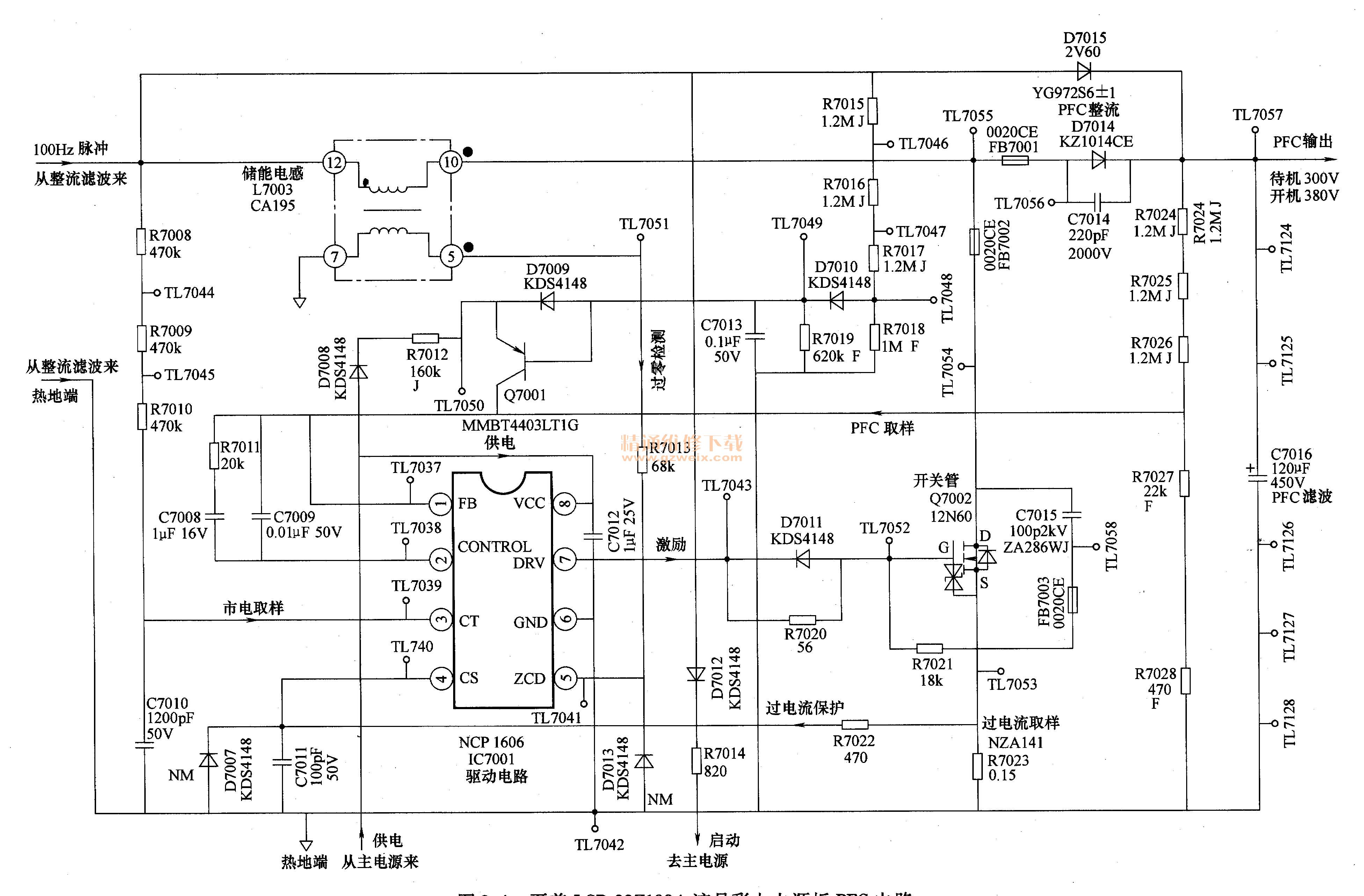

    夏普LCD-32Z100A液晶彩电电源板的有源PFC电路如图9-4所示，其中IC7001 PFC控制器采用NCP1606，与大功率场效应开关管Q7002和储能电感L7003、PFC整流管D7014、PFC大滤波电容C7016等外部元器件，组成并联型PFC电路。

   （1）NCP1606简介

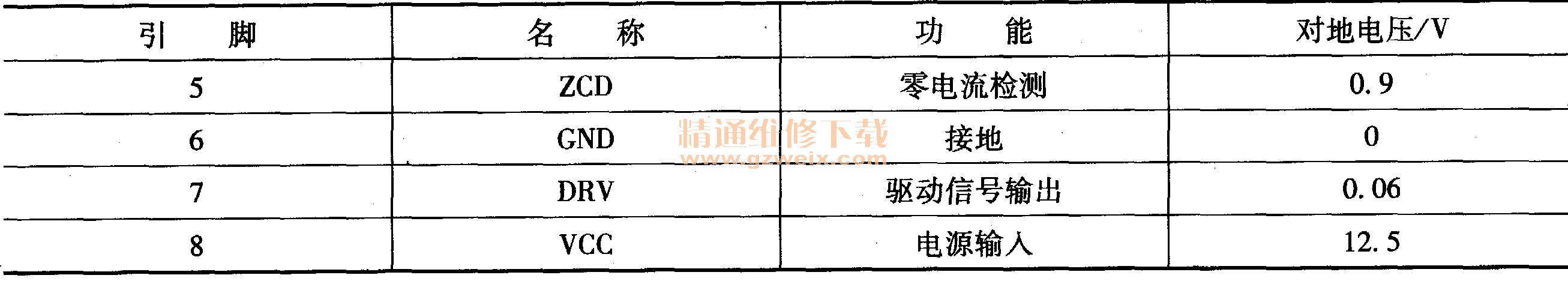

    NCP1606系列是新型PFC控制器，内部电路框图如图9-5所示，内部集成有基准电压源、启动定时器、误差放大器、模拟乘法器、电流检测放大器、MOSFET驱动级以及保护电路等。NCP1606系列的引脚功能和对地电压见表9-1。




   （2）启动工作过程
    AC 220V市电整流滤波后，在测试点TL7014和TL7015之间产生100Hz脉动直流电压，一路经储能电感L7003送到大功率MOSFET开关管Q7002的D极；二次开机后，主电源驱动电路IC7002的1脚输出的VCC-PFC电压加到IC7001的8脚，IC7001内部电路启动工作，从7脚输出脉冲调制信号，激励MOSFET开关管Q7002工作在开关状态。由于L7003的储能作用，振荡的开关脉冲经D7014整流、大滤波电容C7016滤波，获得约380V的直流电压，为主电源电路供电。
