储能电感L7003一次绕组7-5感应的脉冲经R7013限流后加到IC7001的零电流检测端5脚，控制驱动脉冲从7脚输出的脉冲相位飞从而控制Q7002导通／截止时间，校正输出电压相位，减小Q7002的损耗。
   （3）防止Q7002峰谷状态饱和损坏
    100Hz脉动直流电压经R7008、R7009、R7010降压后加到IC7001的3脚，为内部的误差放大器提供一个电压波形信号，与5脚输入的过零检测信号一起，使7脚输出的脉冲调制信号占空比随100Hz电压波形信号改变，实现了电压波形与电流波形同相，防止W7002在脉冲的峰谷来临时处于导通状态而损坏。
   （4）稳压控制电路
    PFC电路输出的380V的电压，经R7025、R7026与R7027、R7028分压后，送到IC7001的1脚内部的乘法器第二个输入端，经内部电路比较放大后，控制7脚输出的脉冲，达到稳定输出电压的目的。
   （5）过电流保护电路
    IC7001的4脚为开关管过电流保护检测输入脚，R7023是取样电阻，通过R7022连接IC内部电流比较器，对MOSFET大功率开关管Q7002的S极电流进行检测。
    正常工作时，MOSFET大功率开关管Q7002的S极电流在R7023上形成电压降很低，反馈到IC7001的4脚的电压接近0V。当某种原因导致MOSFET大功率开关管Q7002的D极电流增大时，则R7023上的电压降增大，送到IC7001的4脚的电压升高，内部过电流保护电路启动，关闭7脚输出的驱动脉冲，PFC电路停止工作。
    3．主电源电路

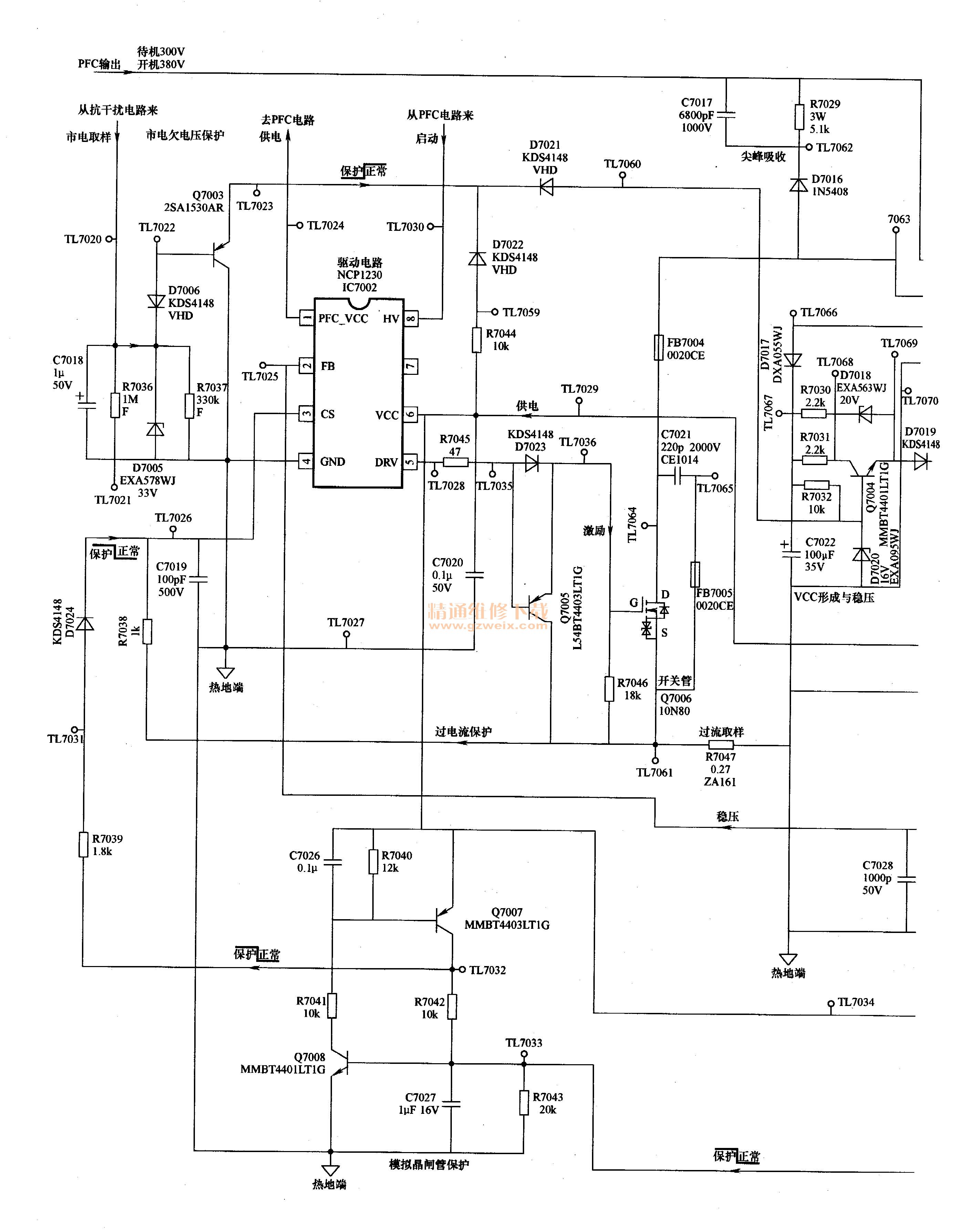

    夏普LCD-32Z100A液晶彩电电源板中的主电源电路如图9-6所示，以集成电路NCP1230（IC7002）、开关管Q7006、变压器T7001、稳压控制电路D7029、光耦合器IC7003等元器件为核心组成。


   （1）NCP1230简介

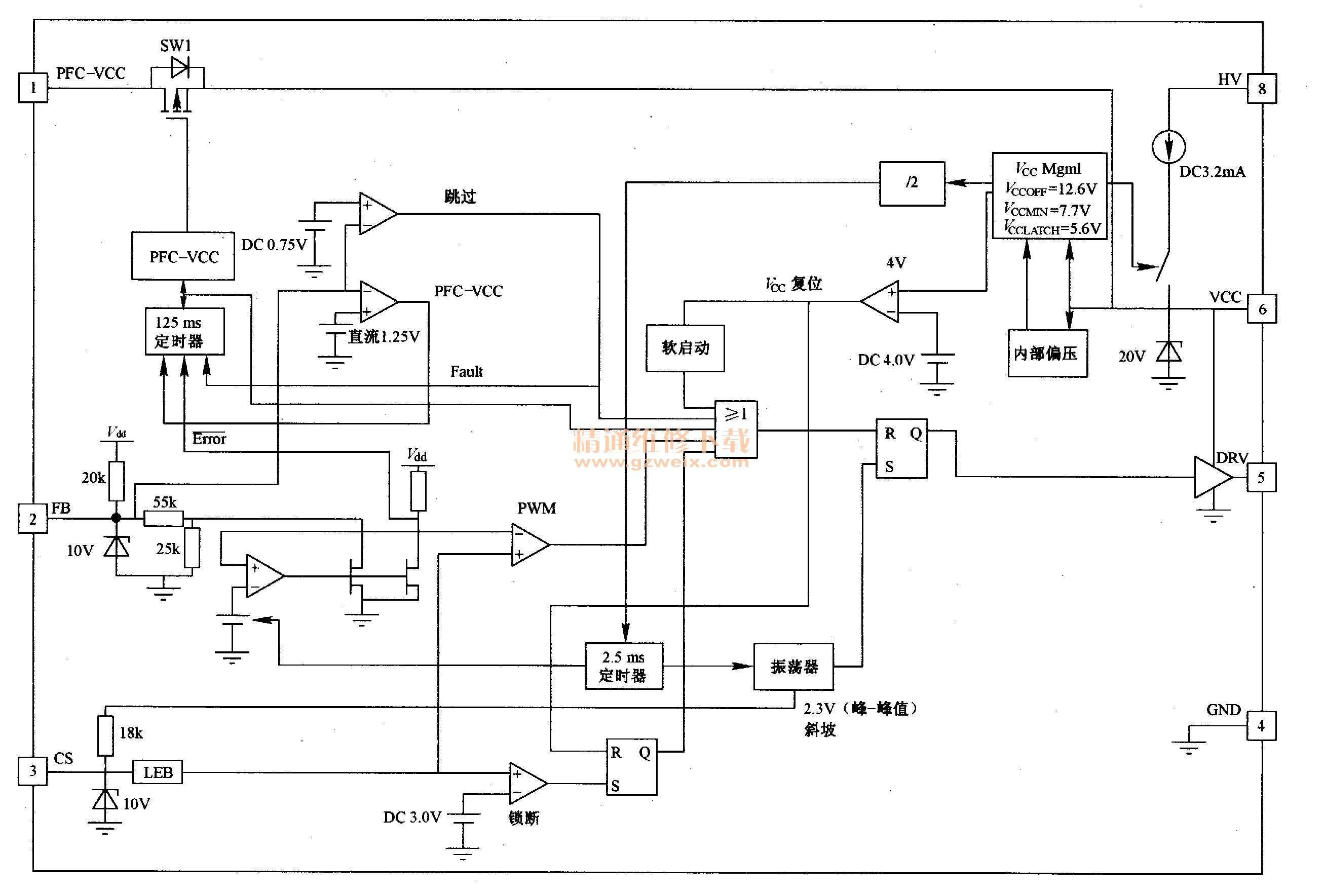

    NCP1230是开关电源专用驱动控制电路，内部电路框图如图9-7所示，内集成有HV高电压流源、基准电压源、驱动级、PFC-VCC控制等电路。NCP1230的引脚功能和对地电压见表9-2。



   （2）启动供电过程
    电源板通电后，AC 220V市电经整流滤波后在测试点TL7014和TL7015之间产生100Hz脉动直流电压，经PFC整流管D7014、D7015在大滤波电容C7016两端测试点TL7057产生约300V直流电压（此时PFC电路未工作，TL7057点电压为300V ；PFC电路启动后，TL7057点电压上升到380V），经变压器T7001的绕组3-1加到开关管Q7006的D极，市电整流滤波后的脉动电压经启动电路D7012、R7014为IC7002的8脚提供启动电压，主电源启动工作，IC7002进入振荡状态，产生振荡脉冲信号从5脚输出，推动MOSFET开关管Q7006工作于开关状态，在17001中产生感应电压。其中17001的绕组7-8产生的感应电压经D7017整流，C7022滤波，Q7004、D7020稳压后，产生14.5V的VCC电压，加到IC7002的6脚，为启动后的IC7002提供工作电压，IC7002内部得到一个稳定的供电后，持续进行振荡的同时，从1脚输出VCC-PFC电压，送到PFC驱动电路IC7001的8脚，驱动PFC电路启动工作，将主电源的供电由启动时的300V提升到380V。
