夏普LC-37D90U液晶彩电采用的电源板，集成电路采用FA5518 N＋L6598组合方案，组成主电源和24V电源，主电源输出UR＋6V、UR＋13V、UR＋10V、PNL＋12V、BU5V电压，为主板等负载电路供电；24V电源输出INV24V电压，为背光灯电路供电。开关机采用控制主电源UR＋6V、UR＋13V、UR＋10V、PNL＋12V输出和24V电源驱动电路VCC供电的方式。
一、电源板原理精讲

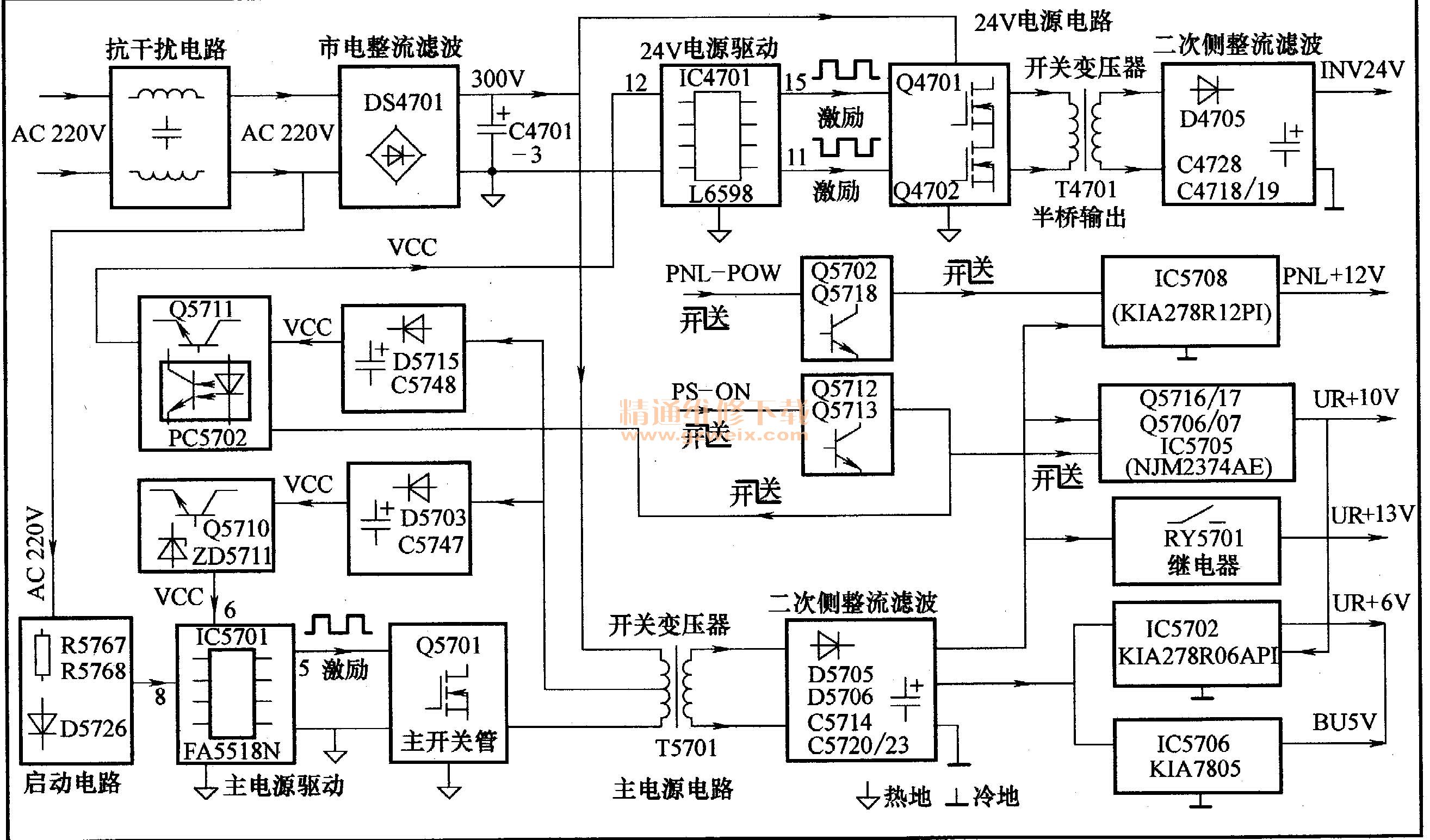

夏普LC-37D90U液晶彩电电源板电路组成框图如图9-8所示。该电源板由两部分组成：一是以集成电路FA5518 N（IC5701）、开关管Q5701为核心组成的主电源，通电后首先工作，输出BU5V电压为主板控制系统供电，二次遥控开机后输出UR ＋6V、UR＋13V、UR＋10V、PNL＋12V电压，为主板等负载电路供电；二是以集成电路L6598（PC4701701）、半桥式输出电路开关管Q4701、Q4702为核心组成的24V开关电源，产生24V电压，为背光灯板供电。
1．抗干扰和整流滤波电路

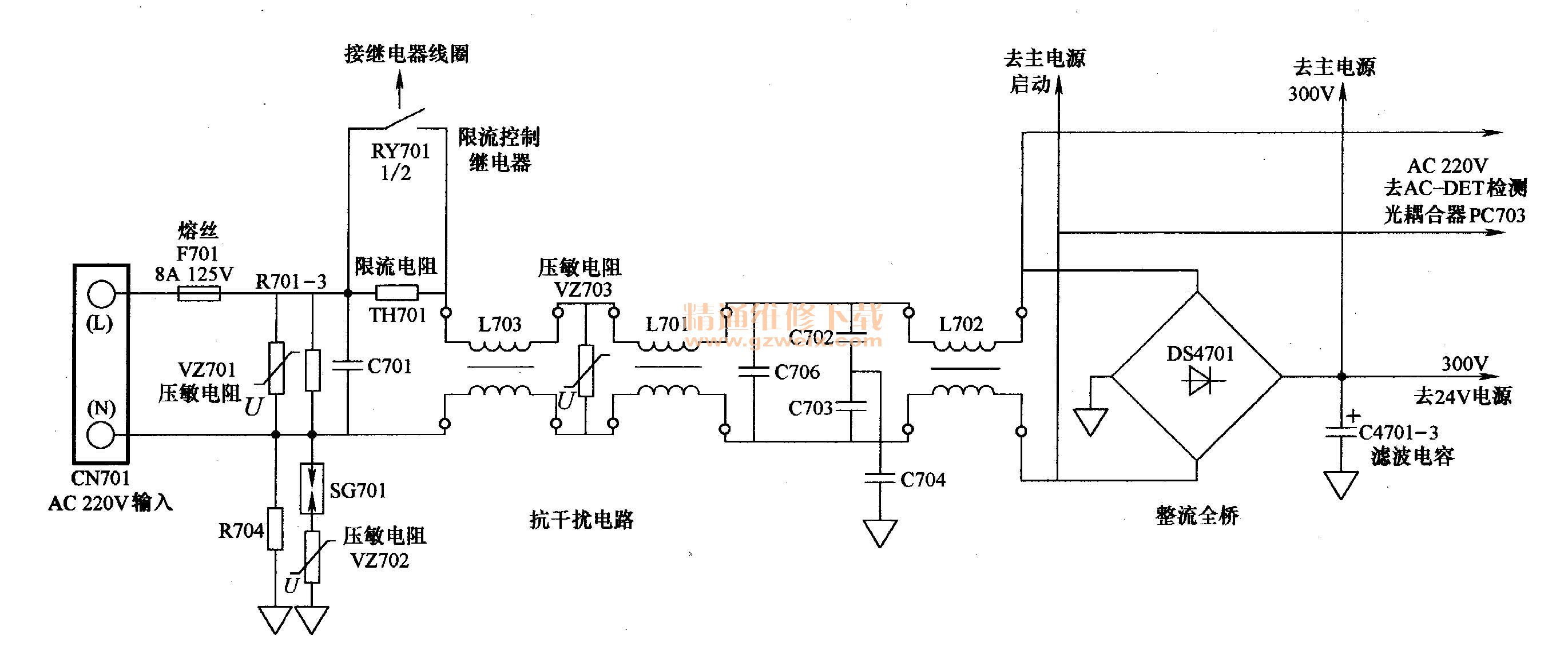

夏普LC-37D90U液晶彩电电源板抗干扰和整流滤波电路如图9-9所示，由抗干扰电路和市电整流滤波电路组成。
（1）抗干扰电路
抗干扰电路利用电感线圈L703、L701、L702和电容器C701～ C706组成的共模滤波电路，一是滤除市电电网干扰信号，二是防止开关电源产生的干扰信号窜入电网。
图中，F701为熔丝，电源板发生短路故障时烧断，断电保护电源板；VZ701～VZ703为压敏电阻，市电电压过高时击穿，将熔丝F701烧断，断电保护；TH701为限流电阻，限制开机瞬间大滤波电容的充电电流，开机后主电源启动工作后产生的UR ＋6V经D703为限流控制继电器RY701供电，继电器RY701吸合，继电器开关将限流电阻TH701短接，避免开机后TH701造成的损耗。
（2）市电整流滤波电路
滤除干扰脉冲的AC 220V市电，通过全桥DS4701、电容C4701-3将交流市电整流滤波，产生300V左右的直流电压，送到主电源和24V电源电路，为主电源开关管Q5701和24V半桥式输出的开关管Q4701、Q4702供电。
2．主电源

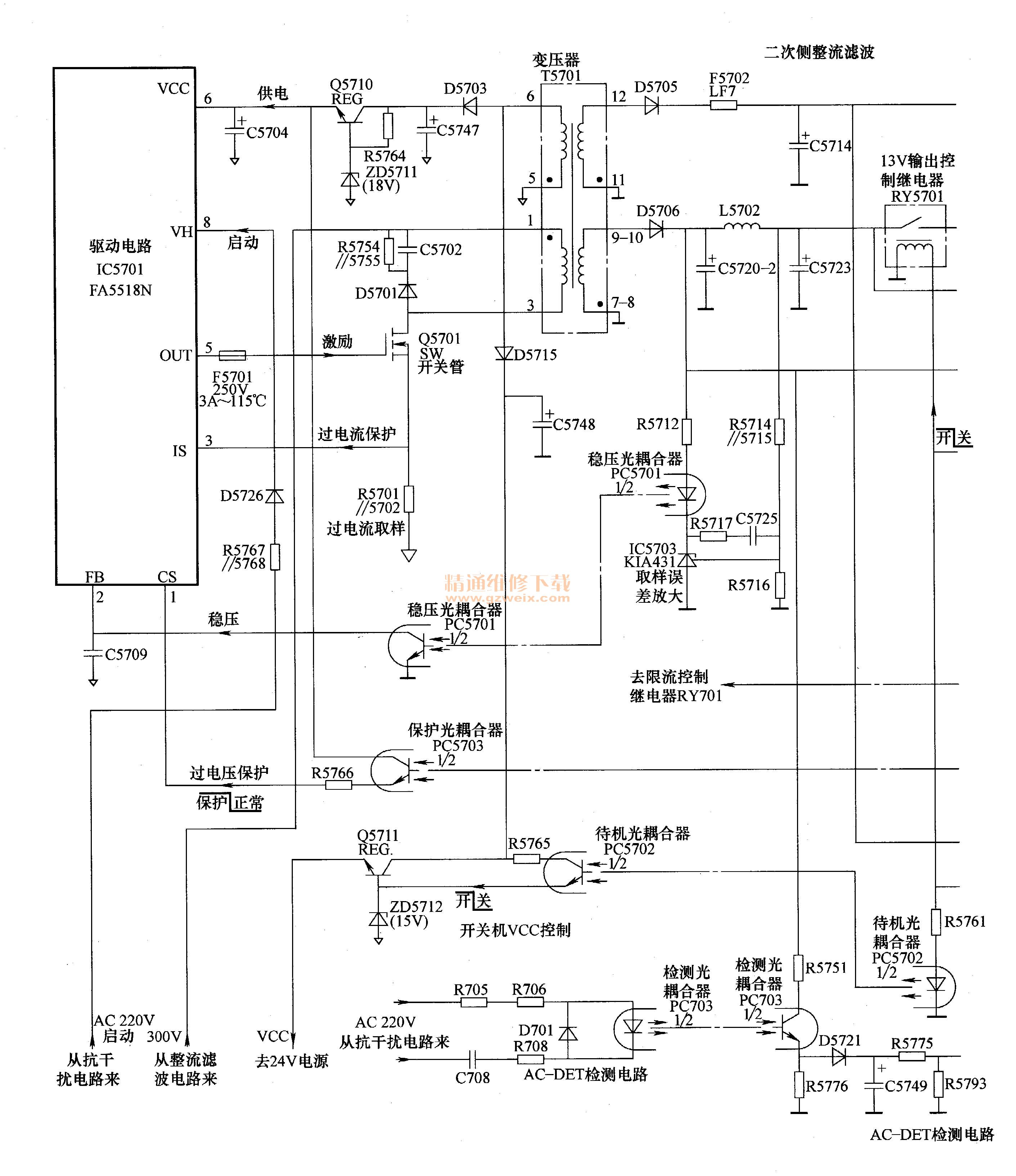

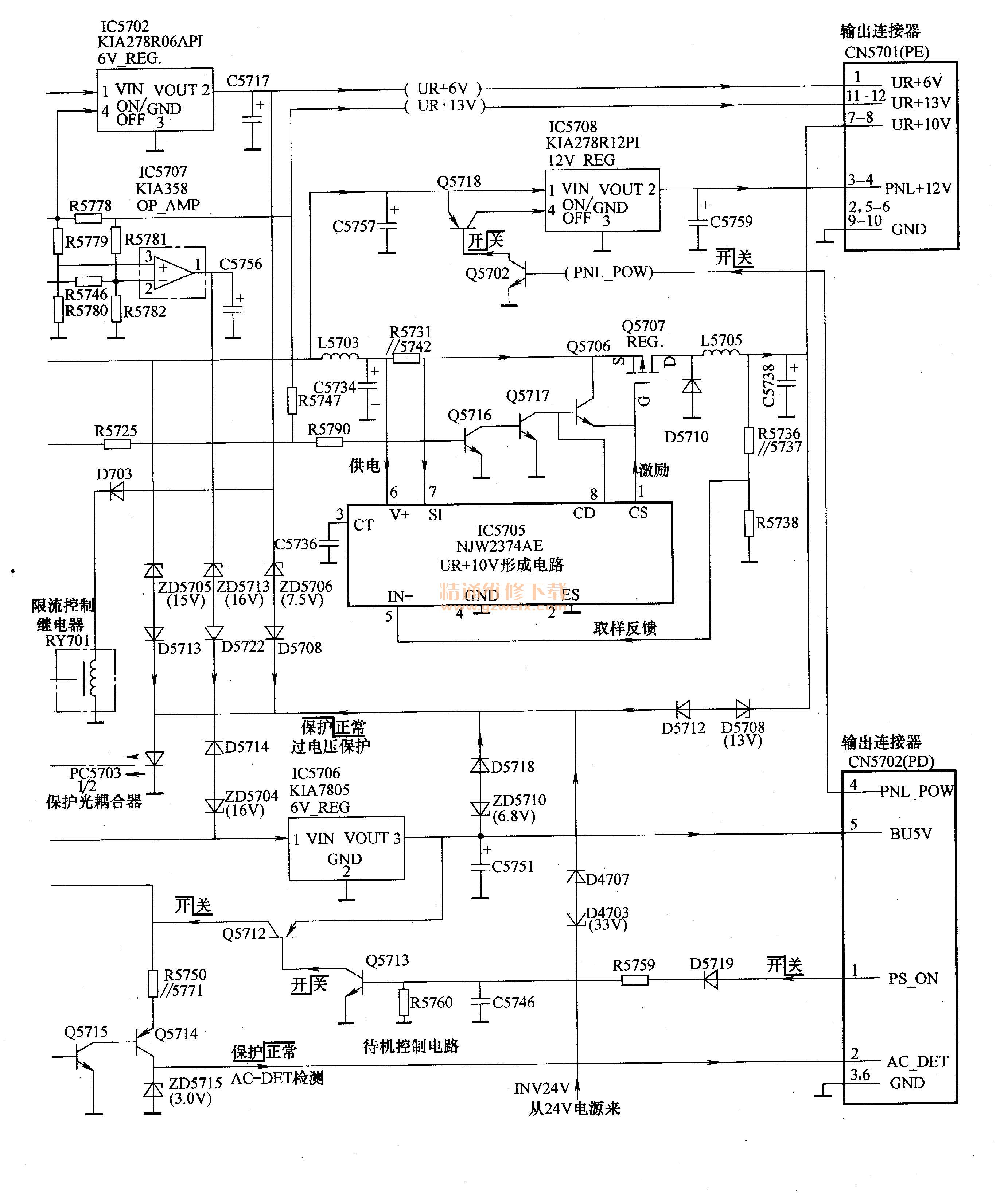

夏普LC-37 D90 U液晶彩电电源板主电源电路如图9-10所示，由驱动控制集成电路FA5518 N（IC5701）、开关管Q5701、变压器T5701、稳压控制电路光耦合器PC5701、误差放大器IC5703（KIA43I）为核心组成。通电后首先工作，输出BU5V电压为主板控制系统供电，二次遥控开机后输出UR＋6V、UR＋13V、UR＋10V、PNL＋12V电压，为主板等负载电路供电。
（1）FA5518N简介

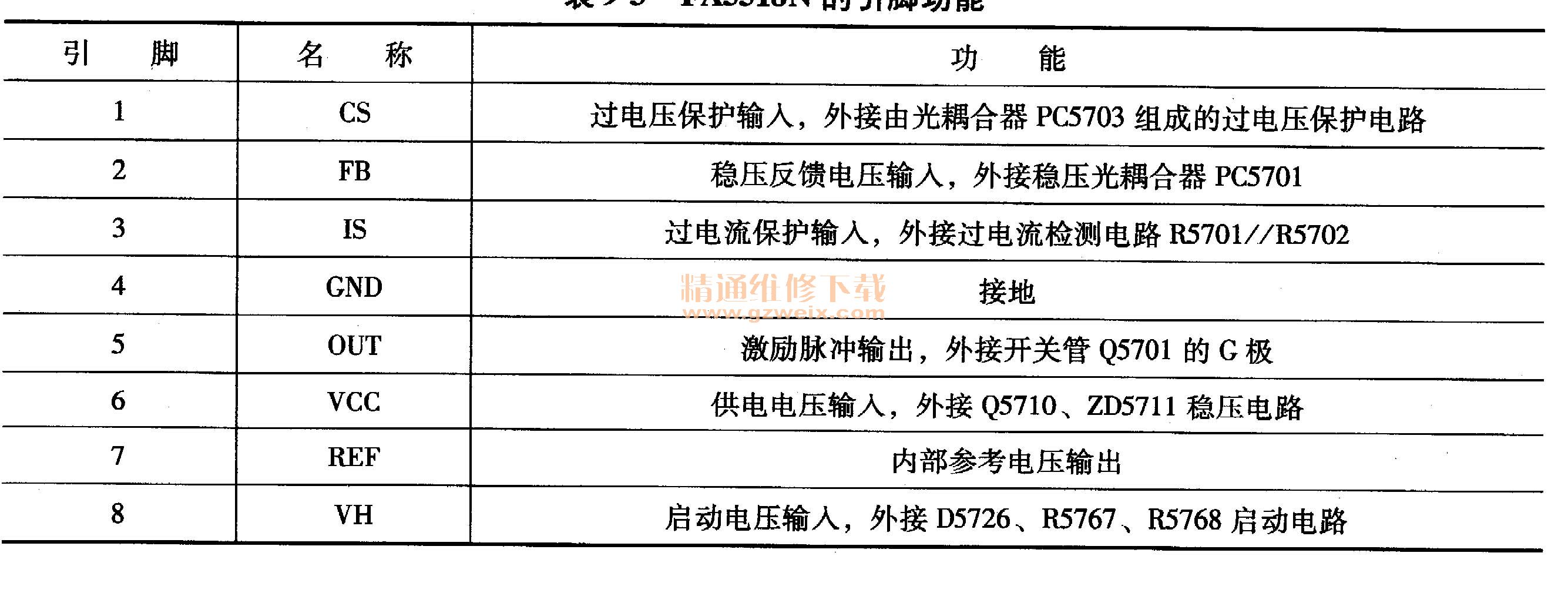

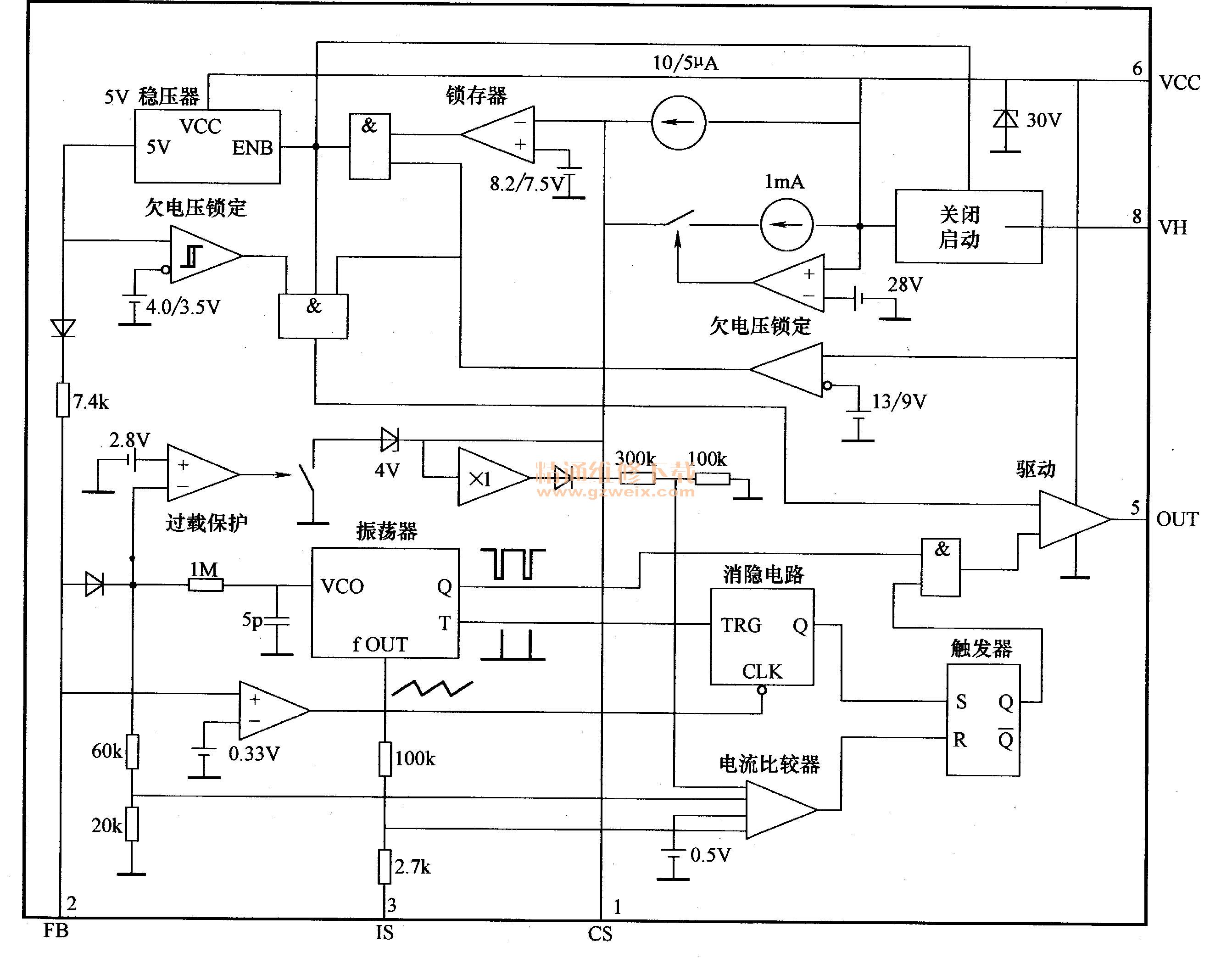

FA5518N是开关电源专用驱动控制电路，可直接驱动MOSFET开关管，内部电路框图如图9-11所示，内含振荡器、5V稳压器、高压启动电路、欠电压锁定电路、消隐电路、过电流、过载保护电路等。引脚功能见表9-3。
