3．开关机控制电路
    开关机电路采用控制主电源UR ＋6V、UR＋13V、UR＋10V、PNL＋12V输出和24V电源驱动电路VCC供电的方式。主板送来的开关机控制PS-ON和PHL-POW控制电压，经连接器CN5702的1、4脚送到电源板，PS-ON和PHL-POW控制电压开机状态为高电平，待机状态变为低电平。
    该开关机电路采用了由NJM2374AE（IC5705）为核心组成的UR＋10V输出控制和DC-DC降压电路。
   （1）NJM2374AE的简介和工作原理

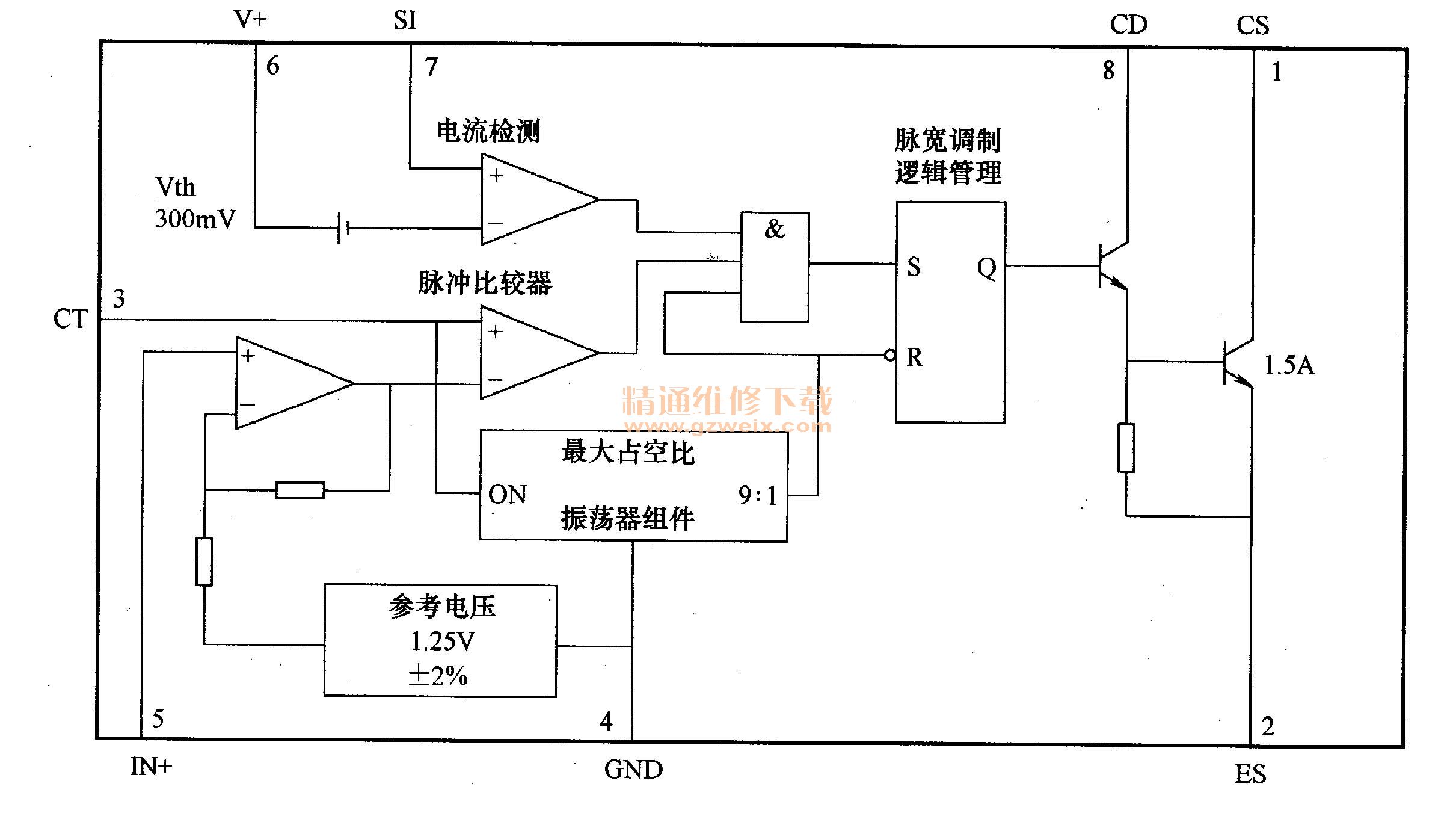

    NJM2374AE（IC5705）是DC-DC降压型开关电源控制电路，内部电路框图如图9-12所示，内含振荡器、比较器、参考电压、驱动电路等，引脚功能见表9-4。



    主电源输出的13V电压经L5703进入IC5705的6脚，为IC5705供电，7脚为过电流检测电压输入端，输出电压在R5731//R5732两端的电压降作为输出电流取样电压，内部振荡电路产生的激励脉冲处理后从1脚输出，推动开关管Q5707工作于开关状态，Q5707输出电流经L5705、C5738滤波产生UR＋10V电压。电路中，D5710为续流二极管，输出电压R5736//R5737与R5738分压取样反馈到IC5705的5脚，经内部比较后对输出激励脉冲进行控制，达到稳定输出电压的目的。
   （2）开机状态
    开机时，高电平PS-ON电压使Q5713导通，C极输出低电平，将PNP型晶体管Q5712的B极电压拉低而导通，Q5712的C极输出高电平，该高电平分为三路：一路经R5761使光耦合器PC5702导通，向Q5711的B极注入高电平，Q5711导通，将主电源经D5715、C5748整流滤波产生的VCC电压，将Q5711输出，送到24V电源驱动电路PC4701701的12脚，24V电源启动工作，为背光灯板供电；第二路使UR＋13V输出控制继电器RY5701吸合，主电源输出的13V电压经RY5701、R5778输出UR＋13V电压，同时UR＋13V电压送到四端稳压器IC5702（KIA278RO6AP）的控制端4脚，IC5702导通并稳压后输出UR＋6V电压；第三路加到UR ＋10V控制电路的Q5716的B极，通过Q5716、Q5717、Q5706和驱动控制IC5705（NJM2374AE），控制Q5707工作于开关状态，主电源输出的13V电压，经L5703、R5731//R5732、Q5707输出UR＋10V电压。
    另外，开机时高电平PHL-POW使Q5702导通，C极输出低电平，将PNP型晶体管Q5718的B极电压拉低而导通，Q5718的C极输出高电平，加到四端稳压器IC5708（KIA278Rl2PI）的4脚控制端，主电源输出的13V电压经IC5708控制和稳压后，输出PNL＋12V电压。上述输出电压经连接器CN5701、CN5702输出，为主板等负载电路供电。
   （3）待机状态
    待机时，低电平PS-ON电压使Q5713截止，C极输出高电平，PNP型晶体管Q5712截止，Q5712的C极输出低电平，该低电平分为三路：一路经R5761使光耦合器PC5702截止，Q5711截止，切断24V电源驱动电路PC4701701的12脚供电，24V电源停止工作；第二路使UR＋13V输出控制继电器RY5701释放，停止输出UR＋13V电压，同时IC5702的4脚失去高电平供电而也截止，停止输出UR＋6V电压；第三路加到UR＋10V控制电路的Q5716的B极，通过Q5716、Q5717、Q5706和驱动控制 IC5705（NJM2374AE），控制Q5707截止，停止输出UR＋10V电压。
    另外，待机时低电平PHL-POW使Q5702截止，C极输出高电平，PNP型晶体管Q5718截止，四端稳压器IC5708（KIA278Rl2PI）的4脚控制端变为低电平，IC5708截止，停止输出PNL＋12V电压。
