二、单元电路
电源电路原理图见图3。
LEMI抗干扰滤波电路
F1是保险丝，RT1是限流电阻，RV 1是压敏电阻，CY1、CY2是共模滤波电容，LF1、LF2是共模电感，CX1、 CX2是差模电容，R1～R6是泄放电阻。交流220V经EMI电路处理后，送入全桥整流滤波电路，得到脉动的280V直流电压。
2．开／关机控制电路
Q6、IC10、IC7等元件组成开／关机控制电路。在刚开机时，电源电路工作在BURST（突发）模式，输出10V电压经主板上DC-DC变换后为CPU供电。CPU正常工作后，输出ON一 OFF开机信号（高电平）、Q6饱和导通，R73与R74并联接地，10V电压经分压取样后，送给IC10（TL431 ）一个较低的电压，IC10输出的误差电压经IC7控制IC1的21脚，使该脚电压升高。当IC1＠脚的电压超过4A V时，IC1的20脚（BURST模式控制）的电压会超过3.5V、 IC1内部电路和整个电源电路马上切换到正常工作模式，电源电路输出正常的12V、 24V供电。
待机时，CPU输出ON＿OFF待机信号（低电平）、Q6截止，R73开路，IC10的R极电压升高，A极电压降低，IC7内的发光二极管发光增强，光敏三极管的导通程度加深，IC1 21脚的电压被拉低（低于3.5V）、 IC1内部电路马上切换到BURST模式，电源电路输出10V、20V电压（低功耗输出）。
3.PFC与半桥功率输出电路

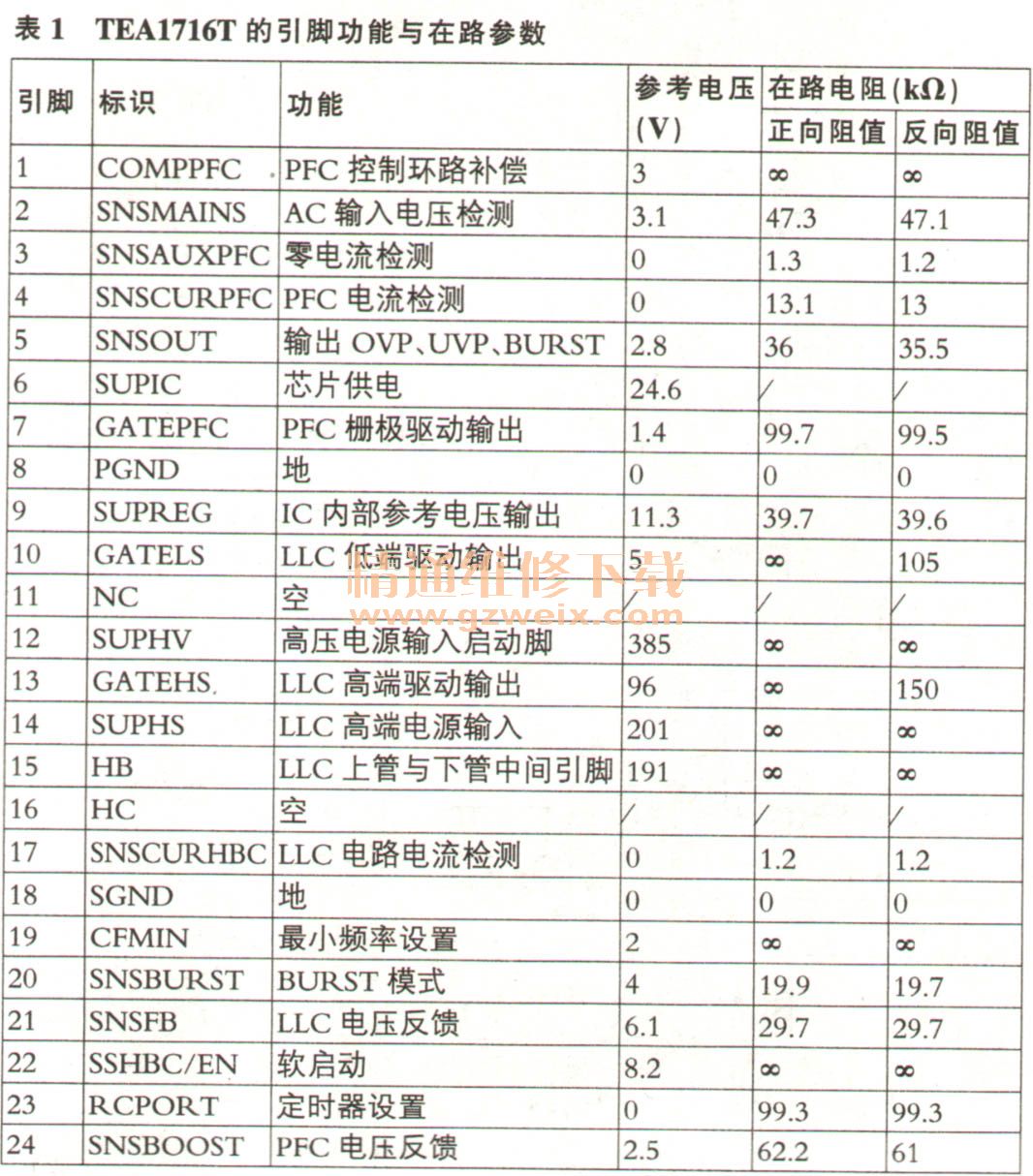

IC1是一款将功率因数控制器和半桥谐振转换开关电源控制器集成在一起的电源专用集成电路，其引脚功能与实测数据见表1。L2为PFC升压电感，Q3为PFC功率开关管，D20为PFC升压二极管，R47为过流检测取样电阻，C18为PFC滤波电容，Q2、 Q5为半桥LLC谐振电路功率开关管，T1（BCK-40-687D）为脉冲开关变压器，R88为电流取样电阻，ZD2为30V稳压二极管，IC7 （PC817）为光电耦合器，IC 10 （TL431 ）为三端精密稳压集成电路，R78、 C38用于防止寄生振荡。
