异步电动机调速方法主要有：变极调速、变阻调速和变频调速等几种。
变极调速是通过改变定子绕组的磁极对数以实现调速；
变阻调速是通过改变转子电阻以实现调速；
变频调速目前使用专用变频器可以实现异步电动机的变频调速控制。

一、变极调速控制线路
变极调速是通过改变定子空间磁极对数的方式改变同步转速，从而达到调速的目的。在恒定频率情况下，电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速就下降一半，从而引起异步电动机转子转速的下降。显然，这种调速方法只能一级一级地改变转速，而不能平滑地调速。
双速电动机定子绕组的结构及接线方式如图所示。

(a) 结构示意          (b) 三角形接法        (c) 双星形接法

其中，（a）图为结构示意图，改变接线方法可获得两种接法，(b) 图为三角形接法，磁极对数为2对极，同步转速为1500r/min，是一种低速接法；(c) 图为双星形接法，磁极对数为1对极，同步转速为3000r/min，是一种高速接法。

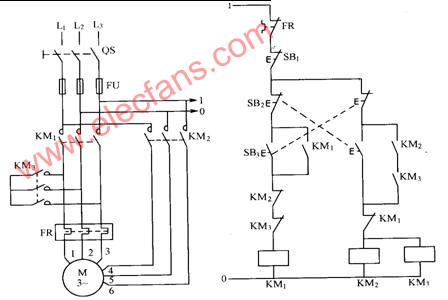

1、双速三相交流异步电动机手动控制变极调速线路

图中，KM1主触点闭合，电动机定子绕组连接成三角形接法，KM2和KM3主触点闭合，电动机定子绕组连接成双星形接法。
线路动作原理为：
低速控制：

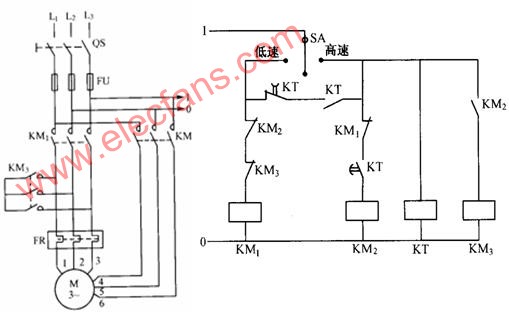

2、双速三相交流异步电动机自动控制变极调速线路
SA有三个位置：
中间位置所有接触器和时间继电器都不接通，控制电路不起作用，电动机处于停止状态；
低速位置接通KM1线圈电路，其触点动作的结果是电动机定子绕组接成三角形，以低速运转；
高速位置接通KM2、KM3和KT线圈电路，电动机定子绕组接成双星形，以高速运转。但应注意的是该线路高速运转必须由低速运转过渡。
控制线路动作原理：
转换开关SA置于高速位置，KT得电，其瞬时触点闭合，KM1得电，M低速运行，当时间继电器的设定时间到达，KM1失电，KM2、KM3得电，电动机M高速运行。
