（4）当需要停车时，按下停止按钮 SBl，切断正转接触器 KMl 线圈电源，接触器 KMl 失电释放，动合主触点恢复断开状态，电动机停止运转，同时自锁触点也恢复断开状态，自锁作用解除，为下一次起动做好准备。

(5)反转起动的过程只需按下反转起动按钮SB3，即可完成反转起动的全过程，其步骤与正转起动类似。

在这里，互锁触点的作用如下：假设按下正转起动按钮 SB2，电动机正向起动后，由于某种原因(如误操作)，又按下反转起动按钮 SB3 时，由于正转接触器的互锁触点 KMl(13～15)已断开，反转接触器不会接通。显然，如果没有互锁辅助触点 KM1(13～15)的互锁作用，反转接触器KM2 线圈就会通电，那就必然造成主电路正、反转接触器的六个动合触点全部闭合，发生电源短路事故，这是不允许的。

同理，反转起动后，反转接触器 KM2 的动断辅助触点就切断了正转接触器的线圈电路，可以有效地防止正转接触器错误地接通主电路而发生电源短路事故。

8. Y- △形自动转换降压起动电路

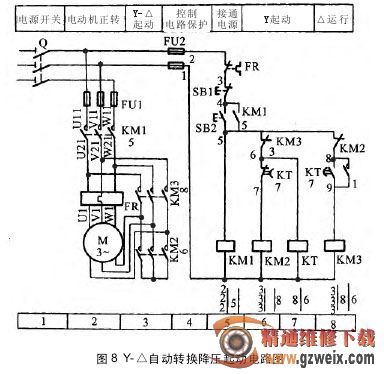

电动机起动电流很大，对电网冲击大，尤其大型电动机的起动，一般要采取措施，减轻电动机起动对电网影响。常见的起动方法有 Y-△降压起动、自耦变压器降压起动、电动机串接电阻起动等。Y-△降压起动控制电路，在正常运行时，电动机定子绕组接成△形，起动时把它连接成 Y 形，起动结束再恢复成△形。图 8 为 Y-△自动转换降压起动电路。其工作原理如下：

合上总电源开关 Q，按下起动按钮 SB2，接触器KMl、KM2 和通电延时时间继电器 KT 均得电吸合。KMl(4～5)闭合自锁，KMl 主触点闭合，为起动电动机 M 作准备。又 KM2 的主触点闭合，而 KM2(5～8)断开起互锁作用，此时电动机以 Y 形联结降压起动。几秒钟后，时间继电器 KT 的延时断开触点 KT(6～7)断开，接触器KM2 失电释放，电动机 M 的 Y 形联结解除，KM2(5～8)恢复闭合，KT(8～9)也延时后闭合，接触器 KM3 得电吸合并自锁，其主触点闭合，电动机以△联结在额定电压下运行。这时 KM3(5～6)断开互锁，时间继电器KT 也同时释放，Y-△起动过程结束，此过程是自动完成的。

SBl 为停止按钮。在这里，KM2 和 KM3 实行电气互锁的目的是为避免 KM2 和 KM3 同时通电吸合而造成的严重电源短路事故。

9. 自耦变压器降压起动电路

自耦变压器降压起动方法是：利用自耦变压器来降低电动机的起动电压、降低电动机起动电流的起动方法。电动机起动时，使定子绕组和自耦变压器副边相连接，进行降压起动。起动完毕，定子绕组与自耦变压器脱离，直接和电源相连接，电动机便进入全压运行状态。

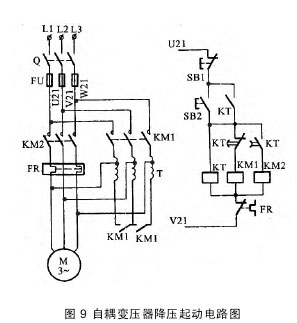

图 9 为自耦变压器降压起动电路。KMl 为降压接触器、KM2 为运行接触器、KT 为通电延时时间继电器、T为自耦变压器。起动时，按下按钮 SB2，接触器 KMl 和时间继电器KT 同时通电，电动机通过自耦变压器作降压起动。同时 KT 的动合触点闭合，实现自锁。当电动机转速升高到一定值时，KT 延时打开的动断触点打开，切断 KMl 线圈电路，KMl 释放使自耦变压器脱离电源。同时，KT 延时闭合的动合触点闭合，使 KM2 得电，电动机直接接到电源上，在额定电压下运行。SB1 为停止按钮。
