看图学习微波炉故障维修

来源：本站整理作者：佚名 2014-04-19 07:56:12

    第十章控制电路故障维修
    10.1找到控制电路
    微波炉的控制电路主要由微处理器芯片、操作显示电路以及外围电路组成。

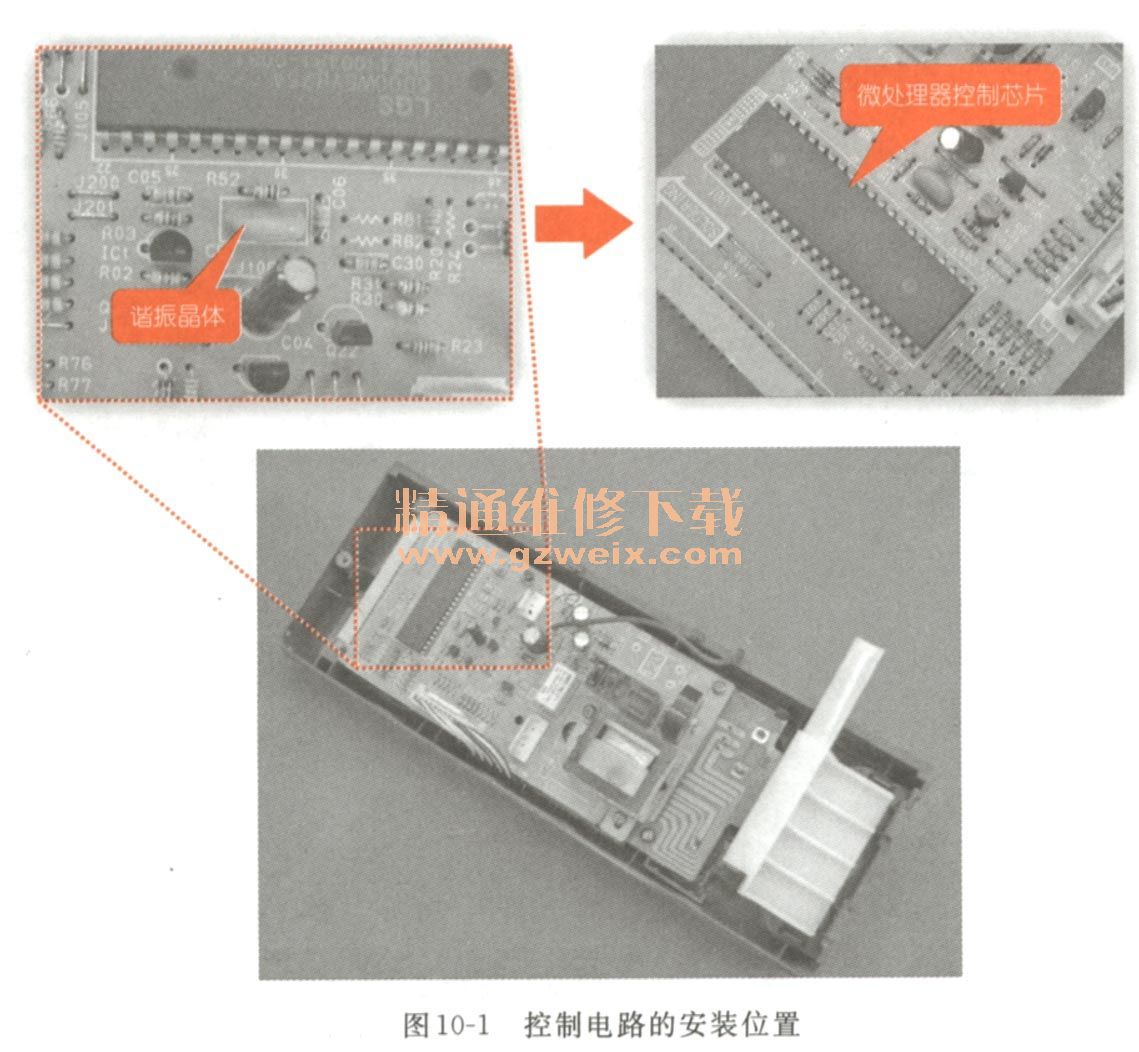

控制电路的标志性元器件就是微处理器芯片以及外围的时钟谐振晶体，谐振晶体与微处理器芯片内的振荡电路构成时钟产生电路，为微处理器内部电路提供时钟信号，其典型结构如图10-1所示。

    微波炉根据其品牌型号的不同，在控制电路板中采用的谐振晶体外形也各有不同，如图10-2所示，为外形不同的谐振晶体。

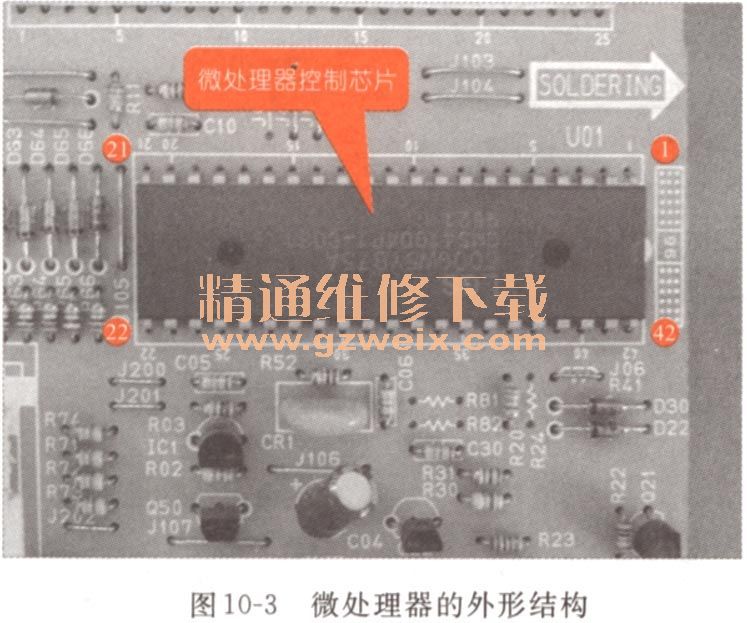

    微波炉的微处理器从外形上看是一个具有多个引脚的大规模集成电路，如图10-3所示，为微处理器的外形结构，它具有42个引脚，采用双列直插封装方式。

    微处理器芯片工作时接收人工操作指令和传感信息，并根据程序对各种电路和器件进行控制，完成微波炊饭的控制任务。
    如图10-4所示为微处理器控制芯片的内部结构图。微处理器内部的运算器和控制器是其核心部分，用于分析送入的信号，并进行处理和控制，微处理器芯片内部的时钟振荡电路产生稳定性很高的时钟信号。

    10.2搞清控制电路的工作原理
    如图10-5所示，为控制电路的工作原理图。

    微波炉通电后，电源供电电路为控制电路中的微处理器芯片提供＋5V的工作电压，+5V电压经延迟产生复位信号，微处理器芯片得到复位信号后，使芯片内部进行程序初始化过程，开始进入工作状态。
    振荡电路得到电压后，为内部电路提供时钟振荡信号，使微处理器芯片处于准备状态。控制电路正常工作后，为显示电路提供显示信号，驱动显示屏显示。
    操作电路对控制电路输送入工指令控制，微处理器芯片内部对送入的人工指令信号进行分析比较，确定所要调用的程序。
    微处理器控制芯片经过程序的设定发出控制指令，输出控制信号、显示信号等，对微波炉的整机进行控制。
    进入工作状态后，微处理器不断地检测温度、电压和电流等信息，如有异常则终止正常工作，程序转入停机保护状态。

    10.3看懂控制电路故障检修过程
    10.3.1高士达控制电路故障检修过程
    故障现象描述
    微波炉通电后，显示屏无显示，对微波炉操作时，操作功能失常，微波炉的微波加热、烧烤均不正常。
    电路分析指导

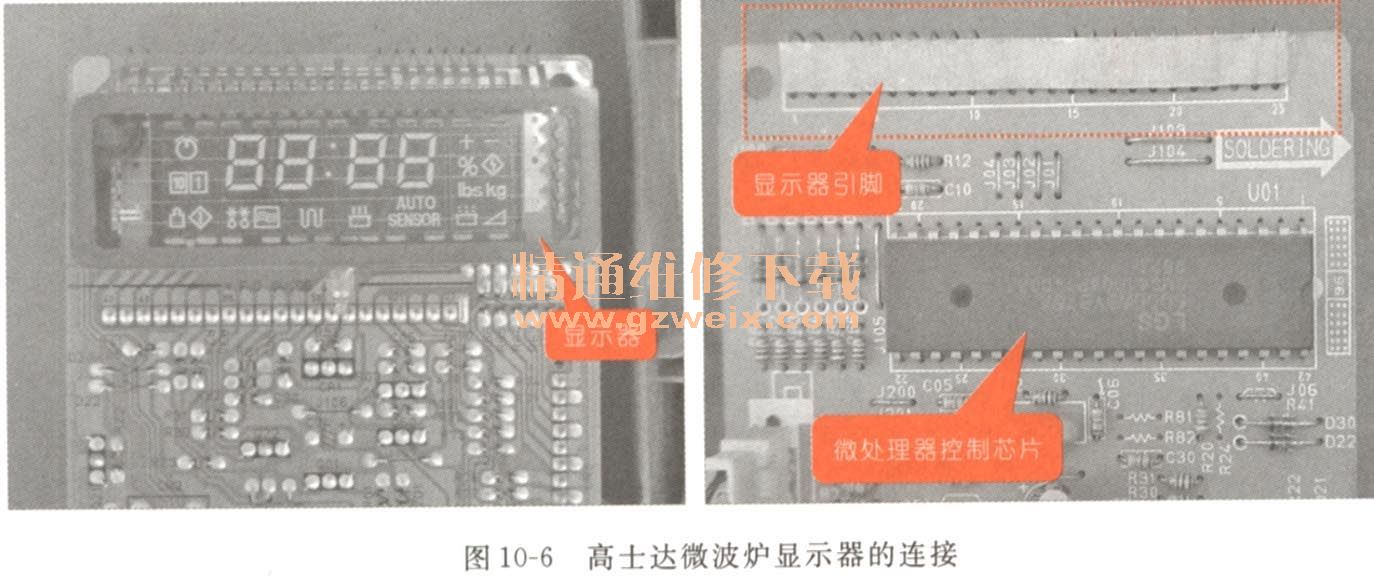

    微波炉无显示，微波炉的显示电路或微处理器控制芯片应该是主要故障点，如图10-6所示。

    电路检修指导
    检测微波炉的显示电路时，主要通过测量显示电路的显示信号波形是否良好，进而判断微波炉的故障部位。
    （1）使用示波器检测显示器引脚端是否有显示信号波形，如图10-7所示。

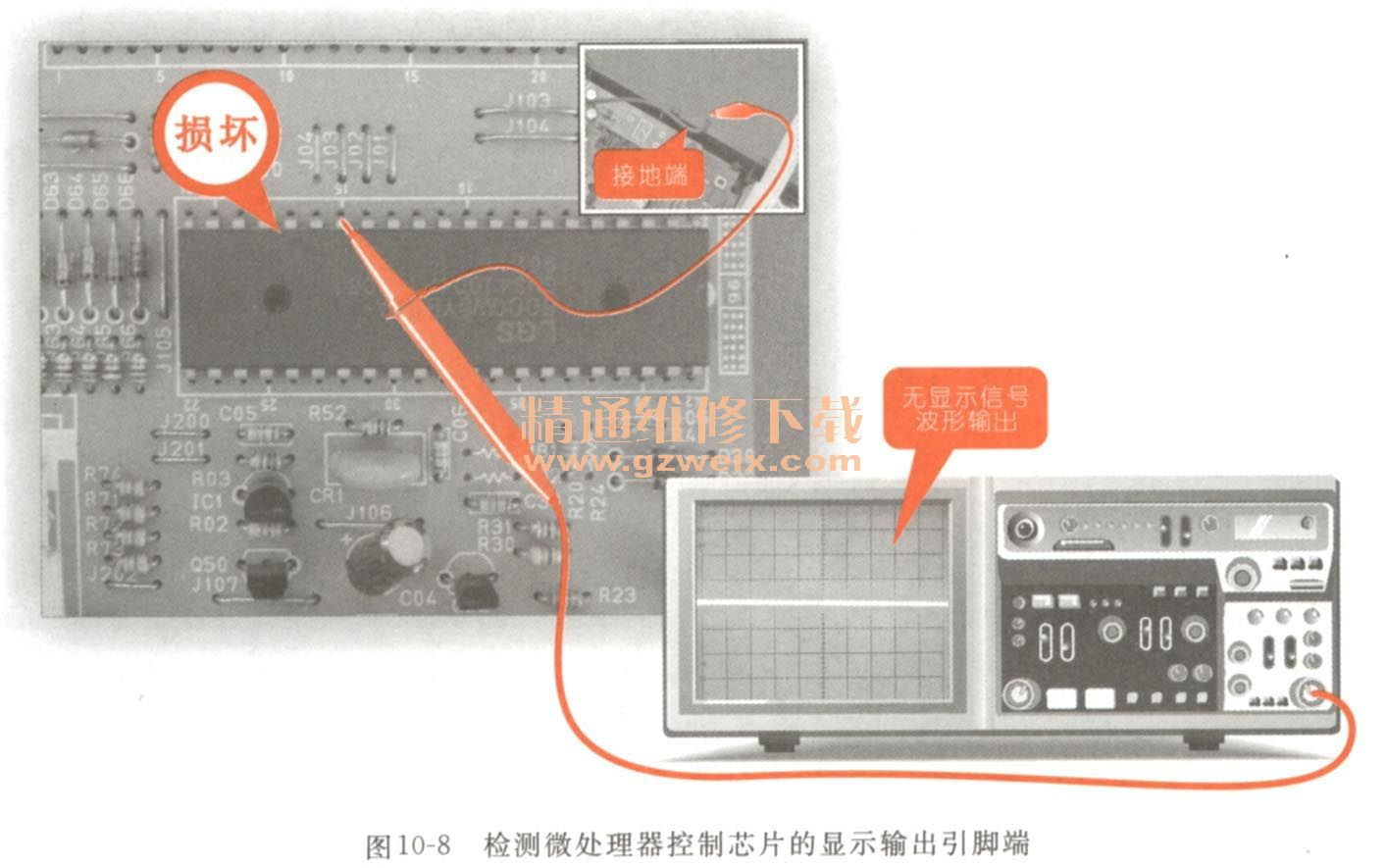

    （2）经检测显示器引脚端无信号波形输出，由于该显示器直接由控制电路控制，因此，应继续检测微处理器控制芯片与显示器连接的引脚端是否有波形输出，如图10-8所示。

    （3）经检测微处理器控制芯片的引脚端，同样无显示波形输出，因此，可以判断为该微处理器控制芯片损坏。根据损坏的微处理器控制芯片的型号更换为同一规格的微处理器控制芯片。
    （4）在更换微处理器控制芯片前应取下显示屏，然后对微处理器控制芯片进行更换。
    （5）将微处理器控制芯片更换后，微波炉通电试机，微波炉的显示器显示正常，如图10-9所示。此时，表明微波炉的故障排除。

    10.3.2格兰仕控制电路故障检修过程
    故障现象描述
    格兰仕WD900B微波炉通电后，显示器无显示，对微波炉进行操作时，微波炉无反应，整机不工作。
    电路分析指导
    检查该微波炉的保险丝后，发现保险丝正常。查找该微波炉的控制电路安装位置，如图10-10所示，该微波炉的控制电路安装在操作显示面板背部。找到微波炉的控制电路后，检测微波炉的控制电路是否良好。

    电路检修指导
    检测该微波炉的控制电路时，应将微波炉的显示控制电路板取下，通过检测微波炉的控制电路判断微波炉的故障点。
    （1）取下与微波炉显示控制电路板的连接线，如图10-11所示。

    （2）拧下接地线后，将操作面板的固定螺钉拧下，即可取下操作显示面板，微处理器及外围电路与操作显示电路制成一体，如图10-12所示。

    （3）取下操作显示面板后，将一条引线连接在电路板的供电端，如图10-13所示。为了安全起见，用绝缘胶带将电源端包裹起来，以防检测时有触电的危险。

    （4）检测时，使用万用表检测控制电路的供电端是否有＋5V的供电电压，如图10-14所示。

    （5）经检测微处理器控制芯片有＋5V的供电电压，此时，应检测谐振晶体是否有振荡信号，如图10-15所示。检测谐振晶体的波形时，注意检测时间不要过长，继而导致微波炉进入待机状态。

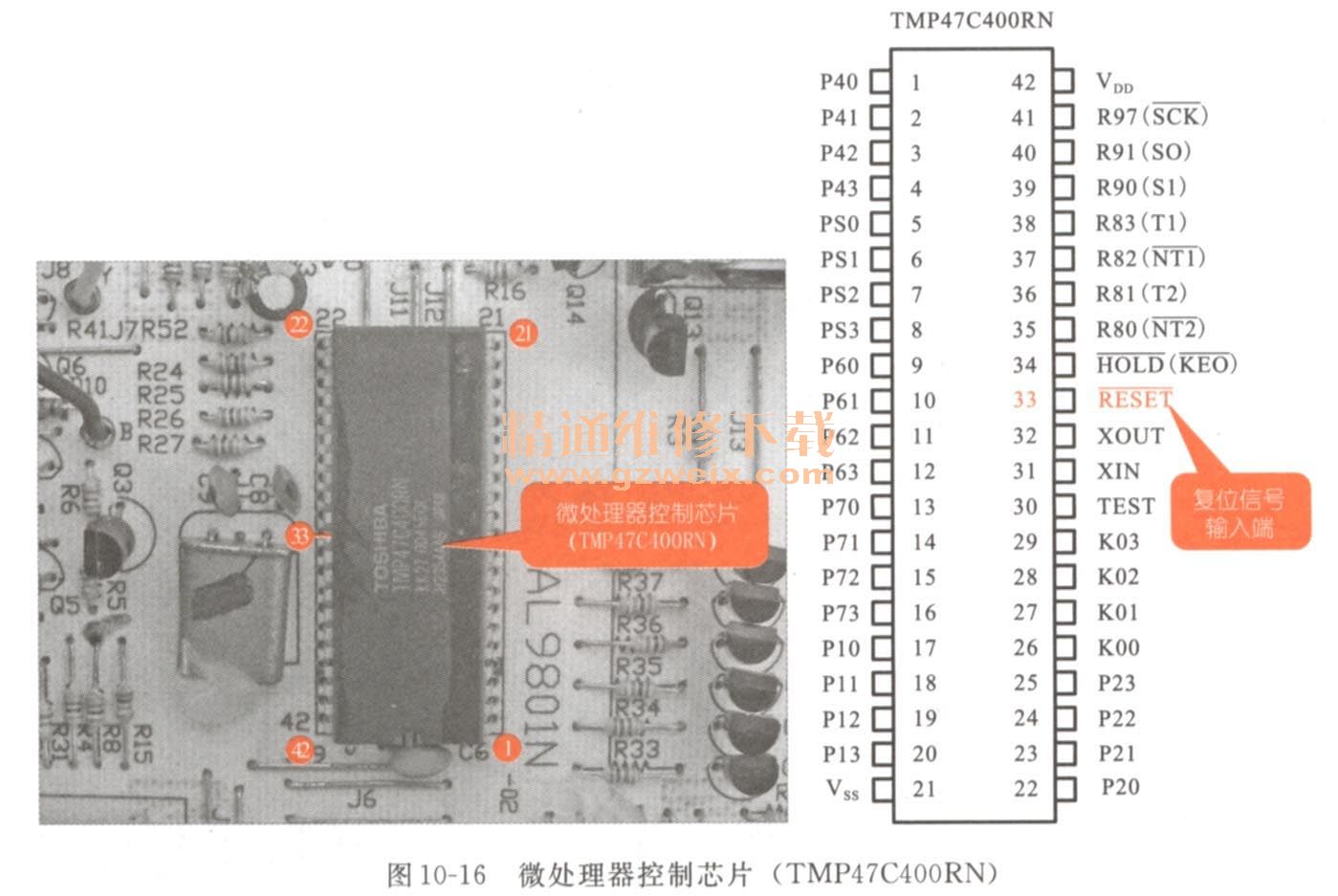

    （6）经检测微处理器控制芯片的晶振信号正常，此时，查找出微处理器控制芯片的型号引脚功能，找出微处理器控制芯片的复位信号端，如图10-16所示。

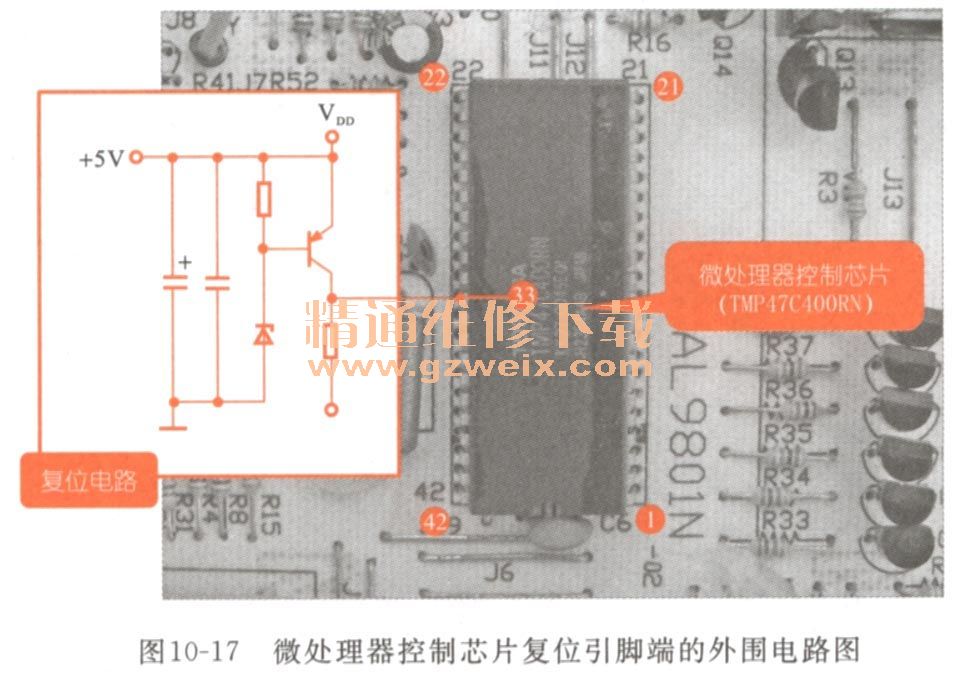

    （7）找到微处理器控制芯片的复位信号端后，通过复位引脚的焊点，检查复位引脚端的外围电路，如图10-17所示为该微处理器控制芯片复位引脚端的外围复位电路。

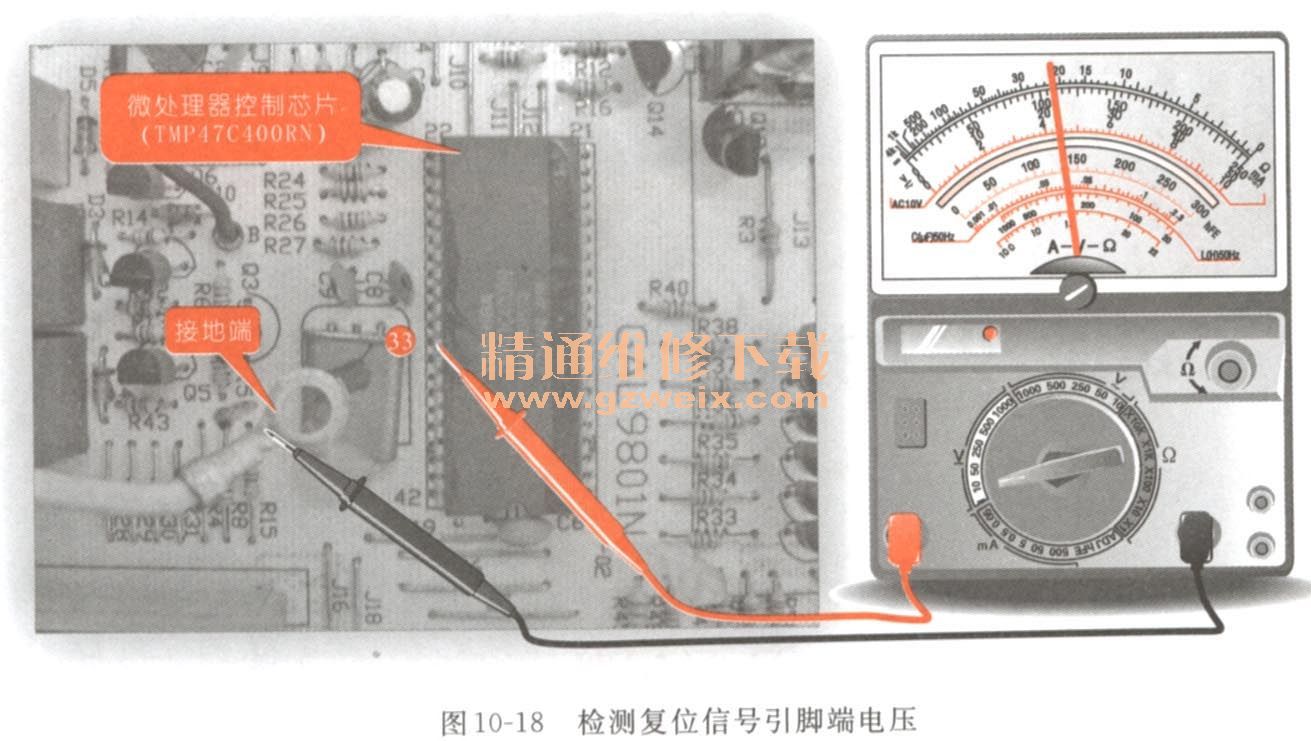

    （8）根据找出的电路图或复位信号的连接部位，可以检测到复位信号引脚端的电压值，如图10-18所示。

    （9）经检测微处理器控制芯片的复位端工作电压正常，此时可以判断微处理器控制芯片已经具备工作条件。对微波炉通电后，对微波炉进行操作的同时，检测微处理器控制芯片的控制信号端是否有信号输出，如图10-19所示。

    （10）经检测微处理器控制芯片无控制信号波形输出，此时表明该微处理器控制芯片已经损坏。
    （11）根据该微波炉的微处理器控制芯片的型号：TMP47C400RN，使用型号相同或可以代换的微处理器控制芯片后，微波炉工作正常。此时，表明故障已经排除。
