第八章 风扇组件故障维修
8．1找到风扇组件

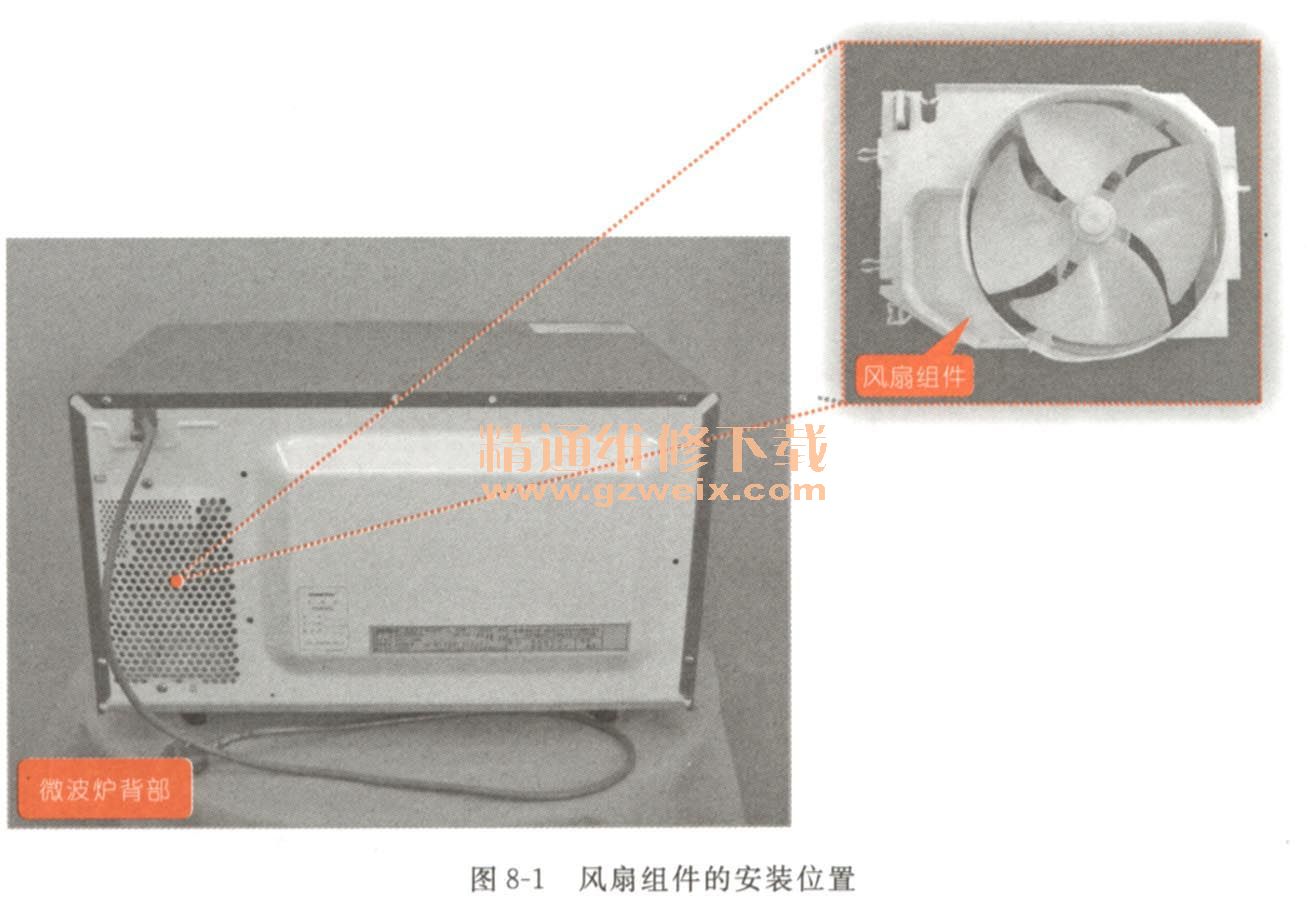

在微波炉工作过程中，会产生大量的热量，因而需要采用风扇进行散热，该组件通常安装于微波炉的背部，为了增强散热效果，常安装在靠近热源的支架上，如图8-1所示。

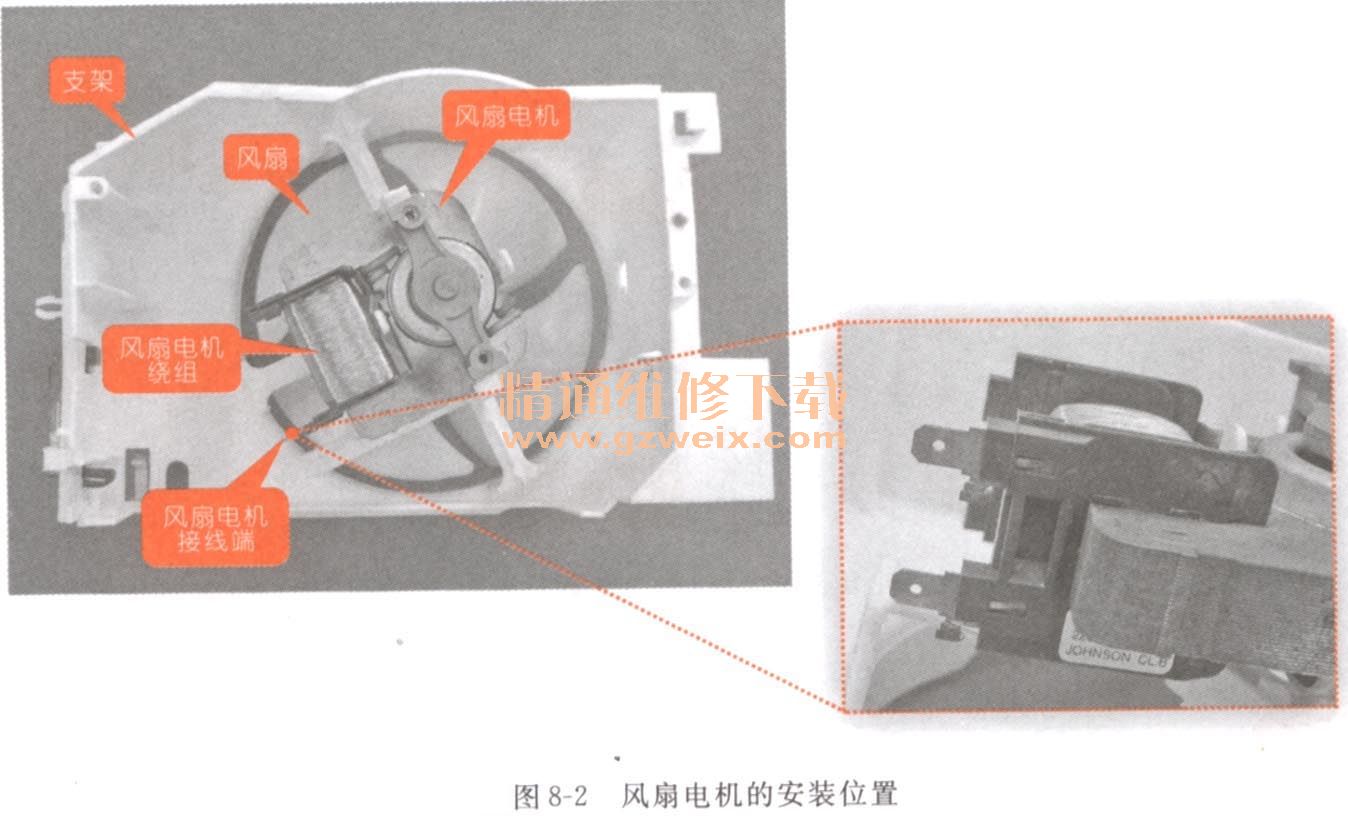

在微波炉中风扇电机多采用简易结构形式，无外壳，并由交流220V供电，其典型结构如图8-2所示。

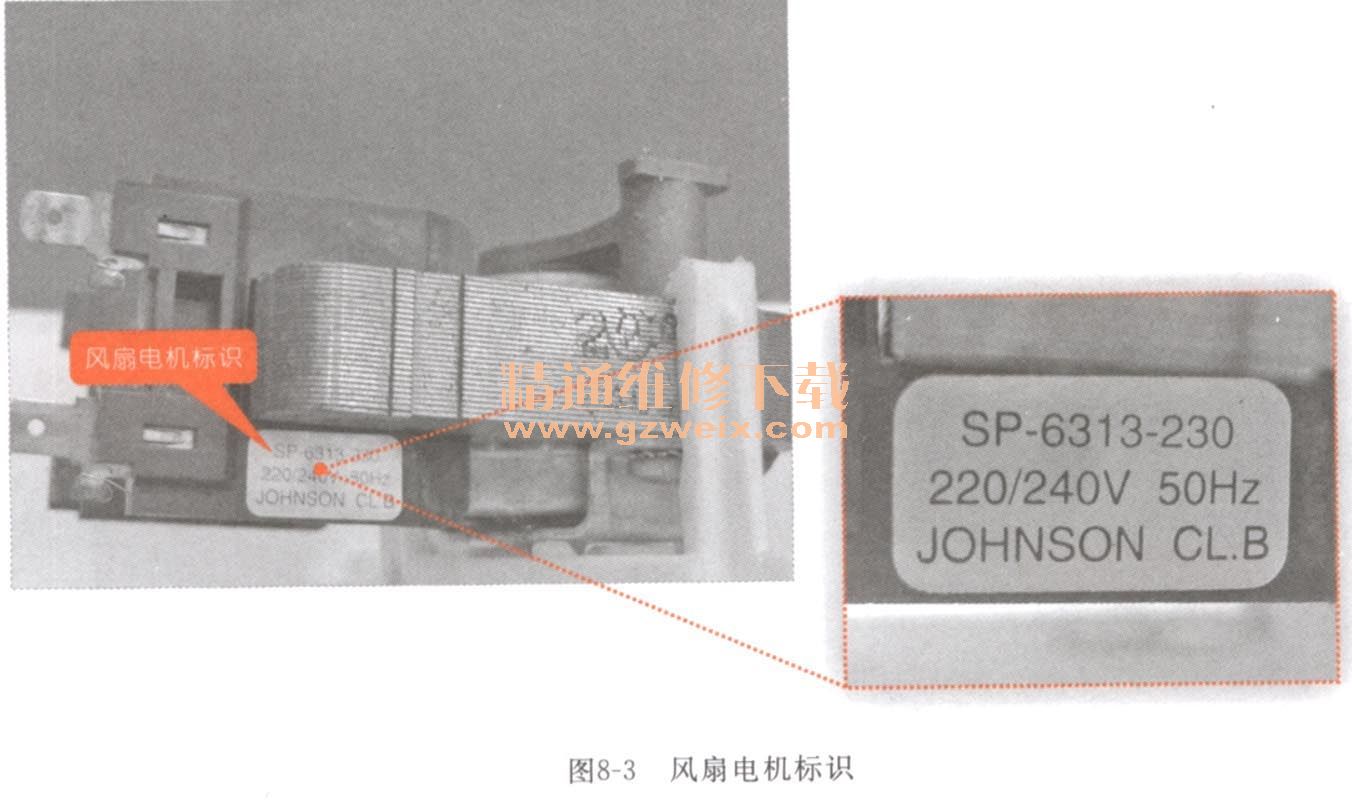

在风扇电机的侧端标有其规格型号，如图8-3所示，该风扇电机标识为“220V/240V 50Hz”，表明该风扇电机的额定电压为220V/240V，交流供电电源的额定频率为50Hz。
8．2搞清风扇电机供电电路的工作原理

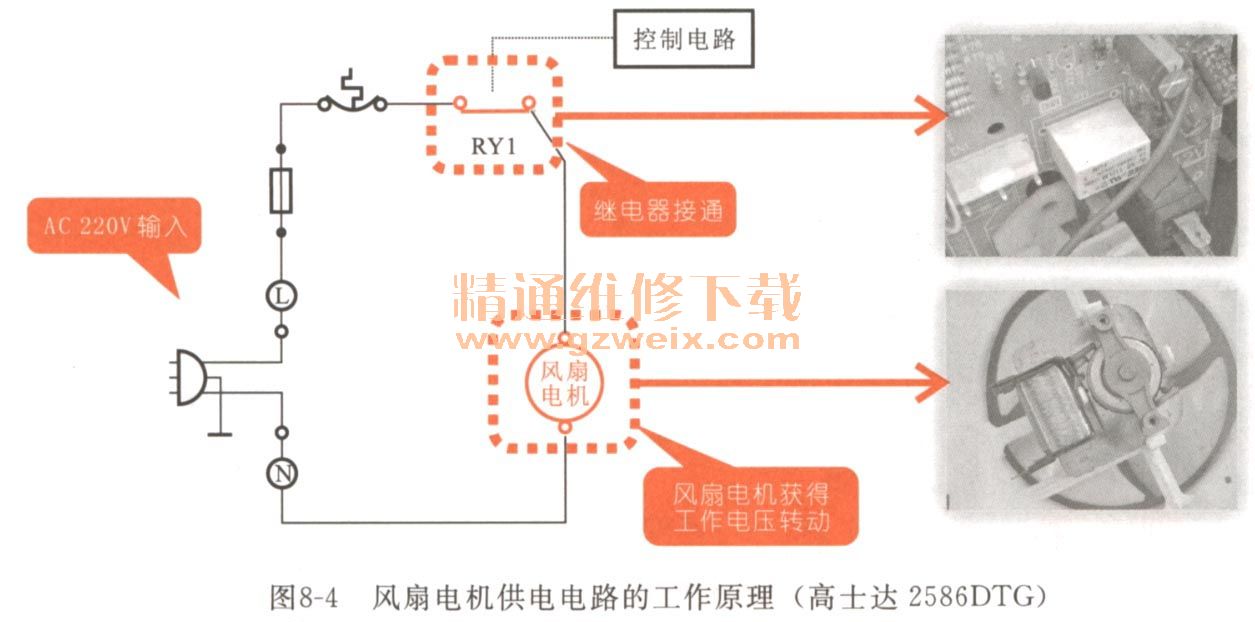

通过微波炉的操作显示面板启动炊饭键，微波炉开始工作，继电器在控制电路的驱动下，将RY1触点接通后，风扇电机即可获得工作电压，风扇开始转动，增强微波炉内的气流进行散热，如图8-4所示为高士达2586DTG （GoldStar MS-2586DTG）微波炉风扇电机供电电路的工作原理图。
8．3看懂风扇组件故障检修过程
故障现象描述
高士达2586DTG （GoldStar MS-2586DTG）微波炉，通电后正常工作，但风扇不转动。
电路分析指导
将微波炉通电启动后，观察微波炉炉腔内的转盘正常的转动，因此，可判断该微波炉的供电电路及控制电路均正常，怀疑风扇组件出现故障。
电路检修指导
根据上述故障分析，当风扇出现不转动的故障时，应首先对风扇电机进行检测。

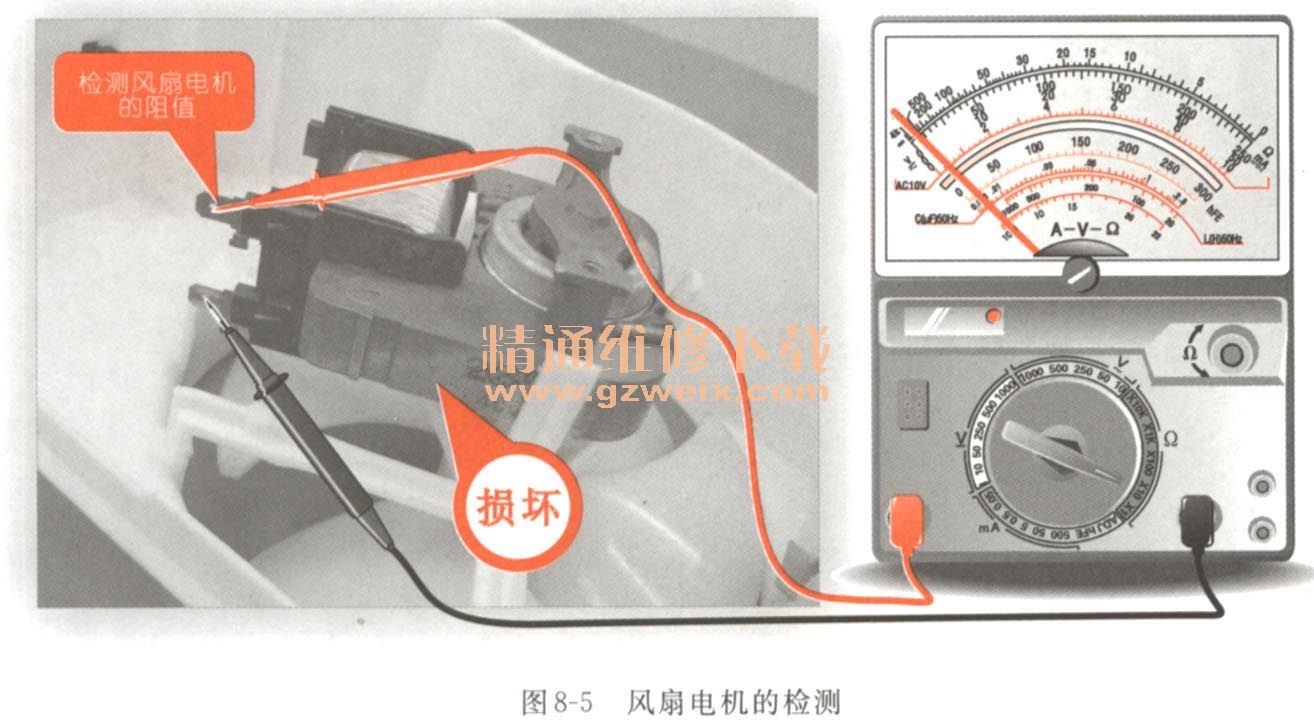

（1）将万用表的两只表笔分别接在风扇电机的两个连接端，在正常情况下，风扇电机的阻值为240Ω左右，如图8-5所示。
（2）经检测，发现风扇电机的阻值为无穷大，则说明风扇电机绕组已断路，此时，应对风扇电机进行更换。

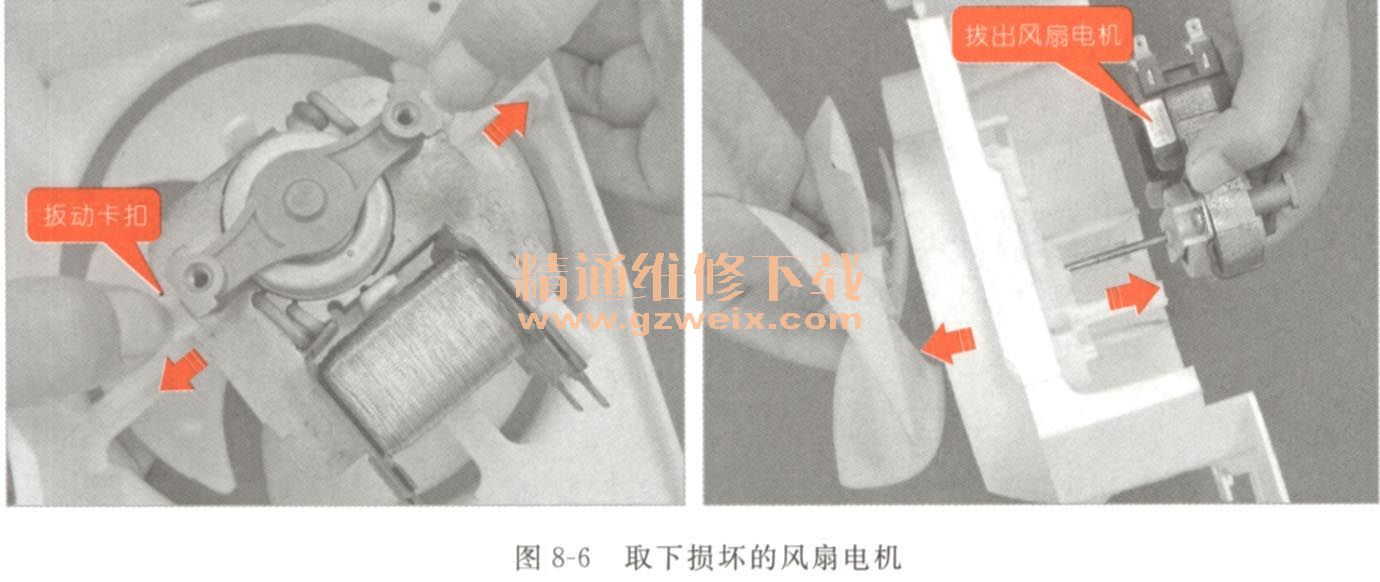

（3）向外扳动固定风扇电机的固定卡扣，松开卡扣后，卸下风扇电机，即可将损坏的风扇电机从风扇支架上取下，如图8-6所示。

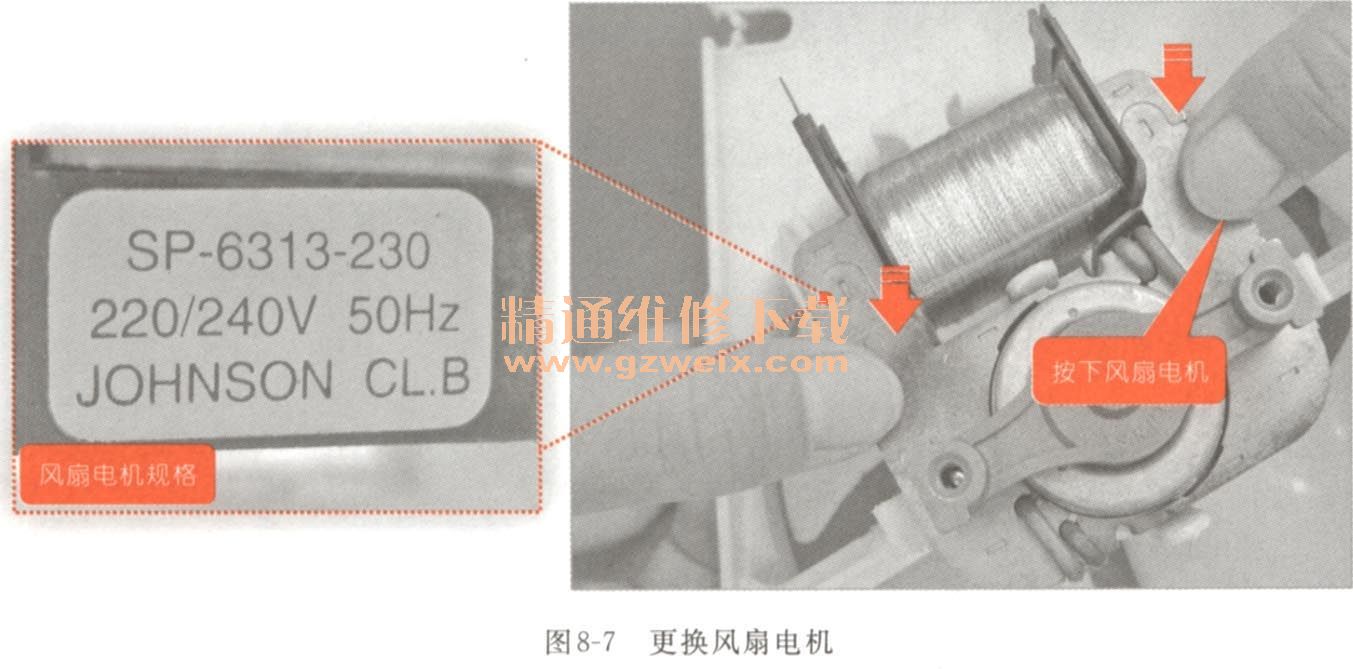

（4）取下损坏的风扇电机后，选择与损坏的风扇电机相同规格的进行更换，如图8-7所示，按原位装入风扇电机，使风扇支架上的卡扣卡住风扇电机，在选择风扇电机规格时，可通过查看风扇电机侧端的标识进行选择。
（5）更换完成后，若风扇电机轴转动不是很顺畅，可在风扇电机轴的底部加些润滑油，可对风扇电机起到润滑的作用。
（6）将检修好的风扇组件安装到微波炉上，开机试运行，故障排除。
