第十一章 定时/火力控制组件故障维修
11.1找到定时/火力控制组件
微波炉的定时/火力控制组件主要用于控制微波炉的加热时间和加热强度,定时/火力控制组件主要位于微波炉的控制面板,如图11-1所示,为定时/火力控制组件的安装位置。

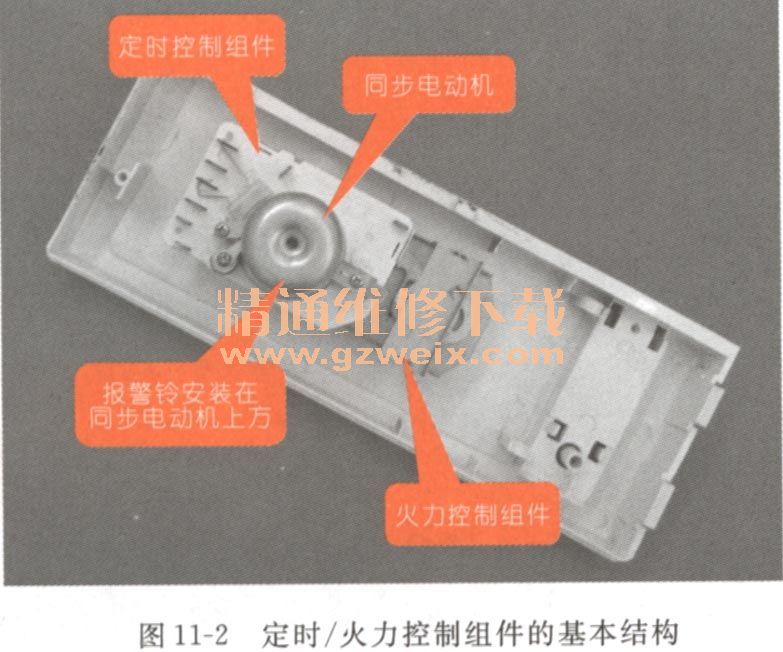

如图11-2所示,为定时/火力控制组件的基本结构,从图中可以看出,定时组件与活力控制组件之间相互关联,并通过同步电动机控制定时/火力控制组件的运作,由警铃提示加热时间等。
1.同步电动机
同步电动机是定时/火力控制组件中的核心器件,同步电动机是驱动定时器的动力源,其转速与电源频率同步(1500转/分),如电机损坏定时器则不能工作。如图11-3示,为同步电动机的基本结构。
2.报警铃

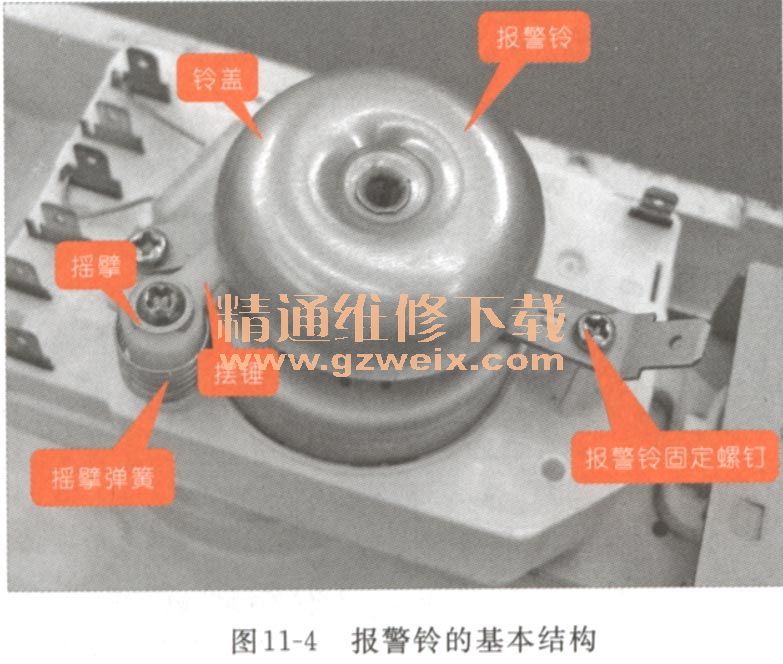

如图11-4所示,为报警铃的基本结构。从图中可以看出,报警铃安装在同步电动机的上端,通过两个固定螺钉固定在定时控制组件上,主要由铃盖、摆锤、摇擎、摇孽弹簧等构成。
3.定时伙力控制组件
如图11-5所示,打开定时/火力控制组件的外壳,可以看到内部许多的齿轮其组件,其中包括定时开关控制齿轮、定时开关触片、火力开关触片、火力开关控制杆、定时开关控制杆、同步电动机传动齿轮、控制轮、火力开关控制齿轮等。
图11-6所示,为火力控制组件的外部结构,从图中可以看出,火力控制组件主要通过火力调整蜗杆进行火力大小控制的传输。
11.2搞清定时/火力控制组件的工作原理

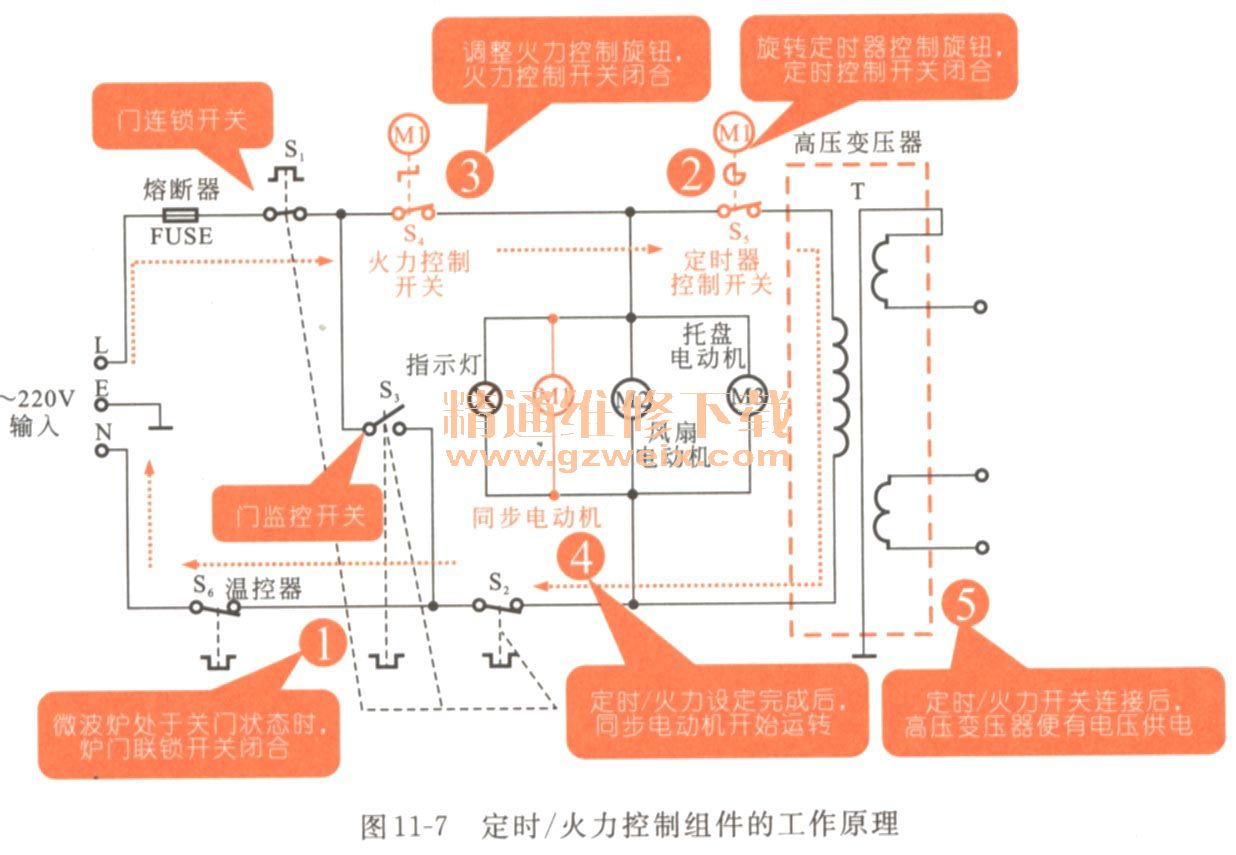

对微波炉操作时,转动微波炉的定时控制旋钮,微波炉的同步电动机开始转动,带动微波炉内部的齿轮运转,使定时控制组件的触片触点接触,如图11-7所示。
1.微波炉关闭炉门通电后,炉门联锁开关闭合,接通定时/火力控制组件的供电电路。
2.旋转定时器控制旋钮,设定微波炉的微波炊饭时间。此时,定时控制开关接通,如图11-8所示。
3.定时设定后,旋转微波炉火力控制旋钮,调整微波炉的微波加热火力。此时,火力控制开关接通,如图11-8所示。
4.当微波炉的定时/火力均设定完成后,同步电动机开始运转,带动定时/火力控制组件中的齿轮转动。
5.当定时/火力控制组件的控制开关接通后,AC 220V电源便向高压变压器提供工作电压,微波加热组件开始进行加热工作。

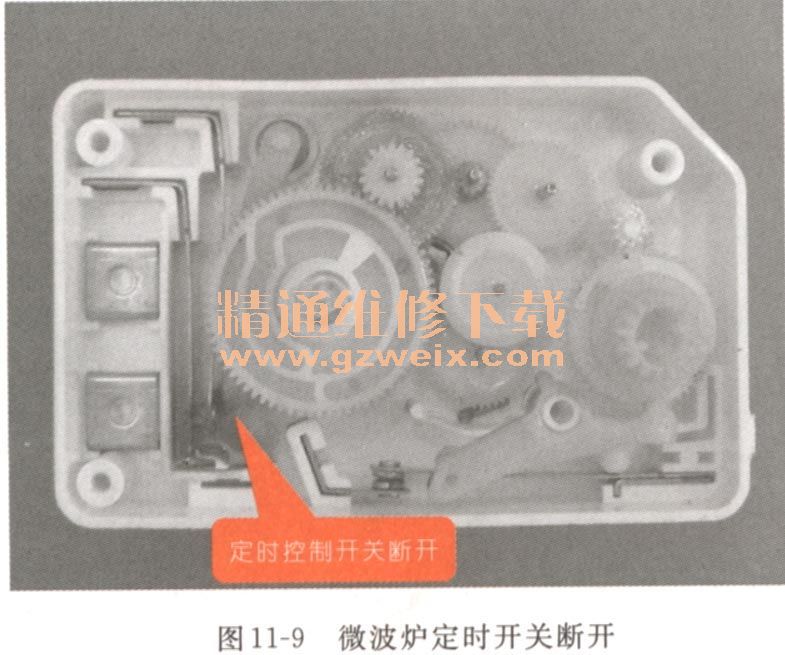

6.当微波炉微波加热的时间达到设定的时间后,同步电动机带动齿轮运转,断开定时控制开关,此时微波炉停止加热,如图11-9所示。
7.微波炉停止加热的同时,报警铃开始工作,提示用户微波炊饭完成。
11.3看懂定时/火力组件故障检修过程
故障现象描述
微波炉通电后,设定微波炉的加热时间、微波火力后,微波炉设定的时间失灵,微波炉不停的工作。
电路分析指导
出现此故障时,可以断定为微波炉的定时/火力控制组件出现故障。检查时,对微波炉再次通电,调整微波炉的定时/火力控制旋钮,观察微波炉的定时旋钮是否有运转情况,如图11-10所示。发现定时控制旋钮无反应,此时,应将定时/火力控制旋钮拆下检查内部是否损坏。
电路检修指导
取下微波炉的定时/火力控制组件,检查微波炉的定时控制组件内部的齿轮、定时控制开关等组件。

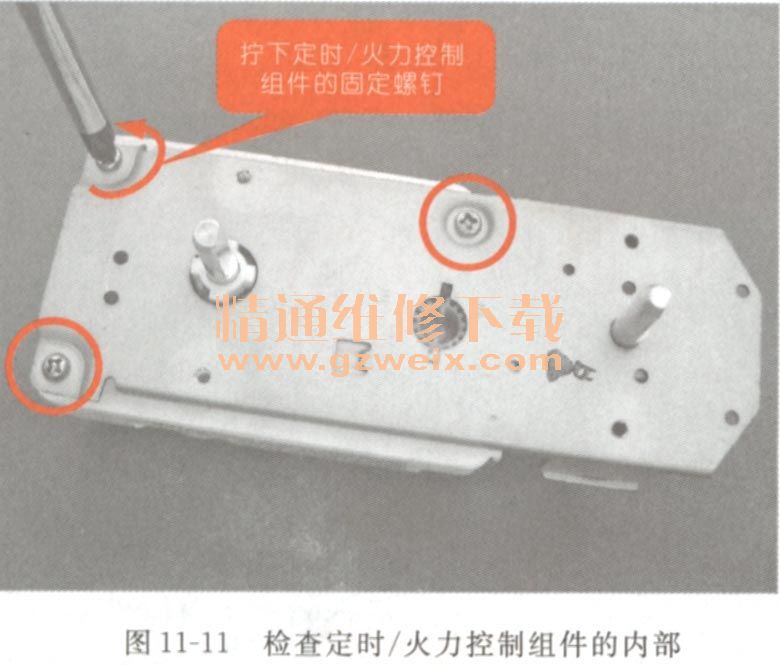

(1)如图11-11所示,使用合适的螺丝刀将定时/火力控制组件的固定螺钉拧下。拆开定时/火力控制组件的内部。

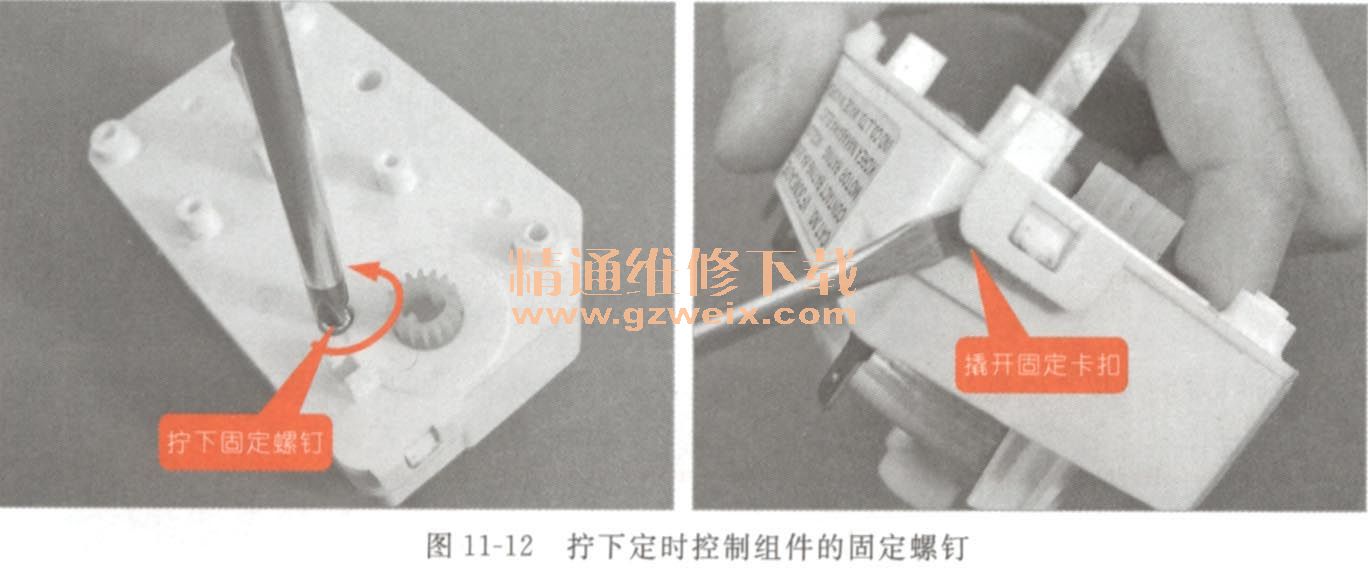

(2)如图11-12所示,拧下定时控制组件的固定螺钉后,再位于侧端的固定卡扣使用一字螺丝刀将其撬开。

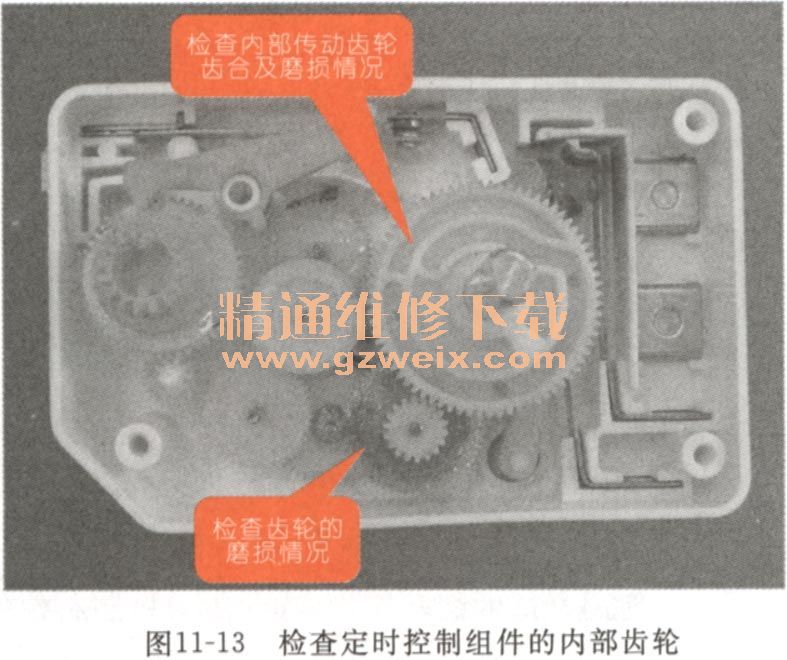

(3)检查定时控制组件的内部齿轮连接是否良好,同时查看齿轮是否有磨损的情况,如图11-13所示。
(4)经检查齿轮没有磨损现象,连接状态也无异常。将定时控制组件的定时控制齿轮取下,检查其下方的定时开关控制杆连接状态,如图11-14所示。

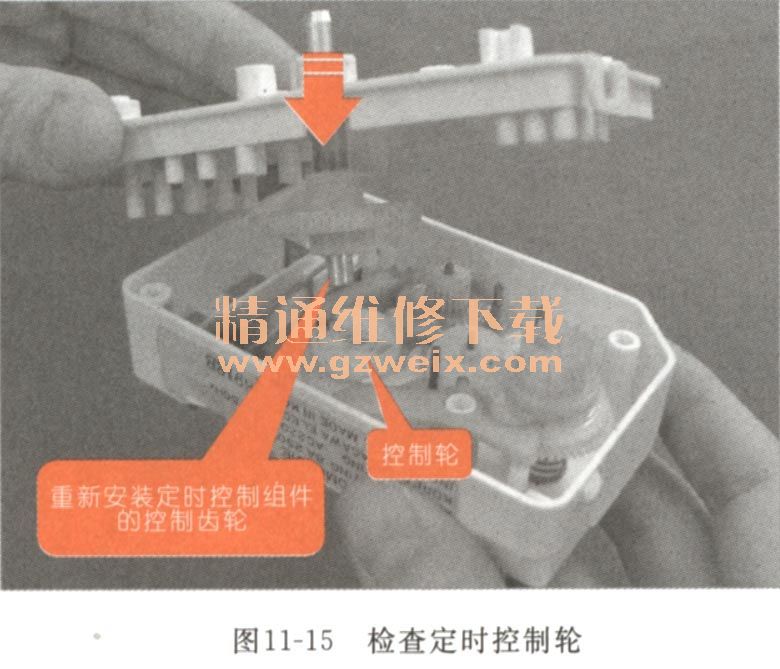

(5)经检查定时开关控制杠杆并没有与控制轮凹点连接,此时,重新安装定时控制组件的定时开关控制齿轮,如图11-15所示。
(6)将定时/火力控制组件装回后,重新对微波炉进行通电,此时微波炉定时控制恢复正常。此时,表明故障排除。
关键提示:
在对定时/火力控制组件的检修过程中,要注意其内部的齿轮连接状态。若齿轮的连接有松动,连接不紧密很容易造成定时/火力控制组件的控制失灵。
