第五章 过热保护电路故障维修
    5．1找到过热保护电路
    微波炉的过热保护电路主要包括保险管和过热保护器，在微波炉工作过程中起到过流和过热保护的作用。
    1．找到保险管
    保险管接在微波炉的供电电路中，在电流出现过大时，起到保护电路的作用，它通常位于微波炉的顶部，安装于风扇电机的支架上，如图5-1所示。

    保险管的规格型号通常标识在风扇电机的支架上，从图5-1中可看出，该保险管规格为“10A/250V”，表示该保险管的额定电流为10A，额定电压为250V。如电流超过10A保险管会自身熔断。
    2．找到过热保护器

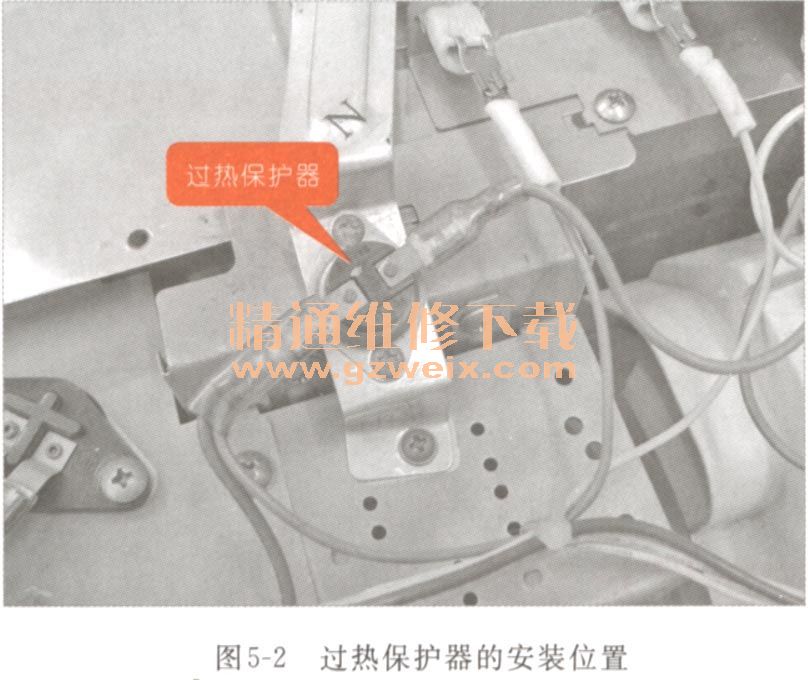

    微波炉中的过热保护器用于监测微波炉炉腔内温度的，当微波炉炉腔内的温度过高时，达到过热保护器的感应温度时，过热保护器就会自动断开，起到保护电路的作用，从而实现对整个微波炉进行保护，它通常安装在微波炉的顶部，如图5-2所示。

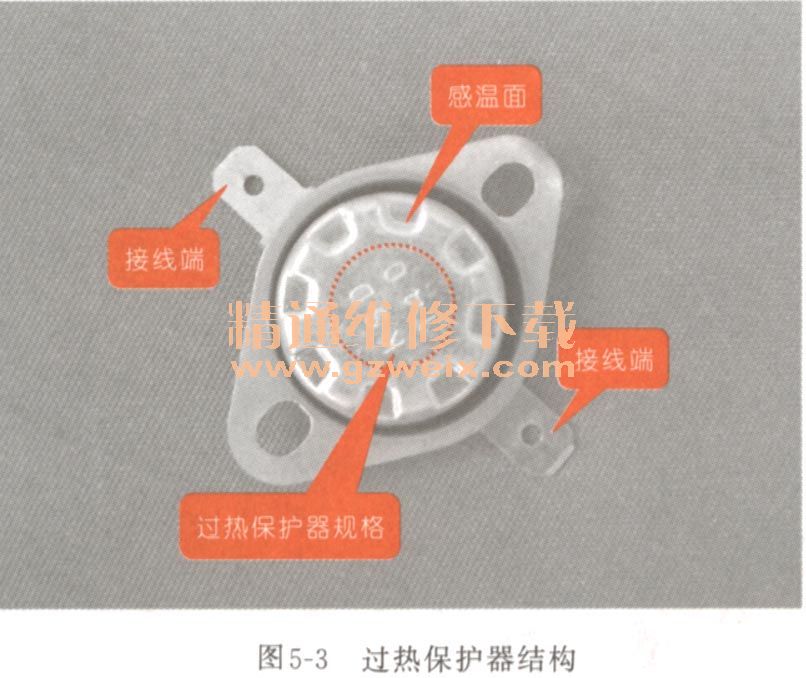

    过热保护器主要由感温面、接线端和外壳等构成，其规格型号通常表示在感温面上，如图5-3所示。

    5．2搞清过热保护电路的工作原理
    保险管和过热保护器在微波炉的过热保护电路中起着不同的作用，其工作原理如下。
    1．保险管的工作原理
    当微波炉接通电源开始工作后，交流220V电压经插头送入微波炉中，首先要经过保险管，当微波炉中的电流过大时，保险管就会烧断，起到保护电路的作用，从而实现对整个微波炉进行保护的作用。
    2．过热保护器的工作原理

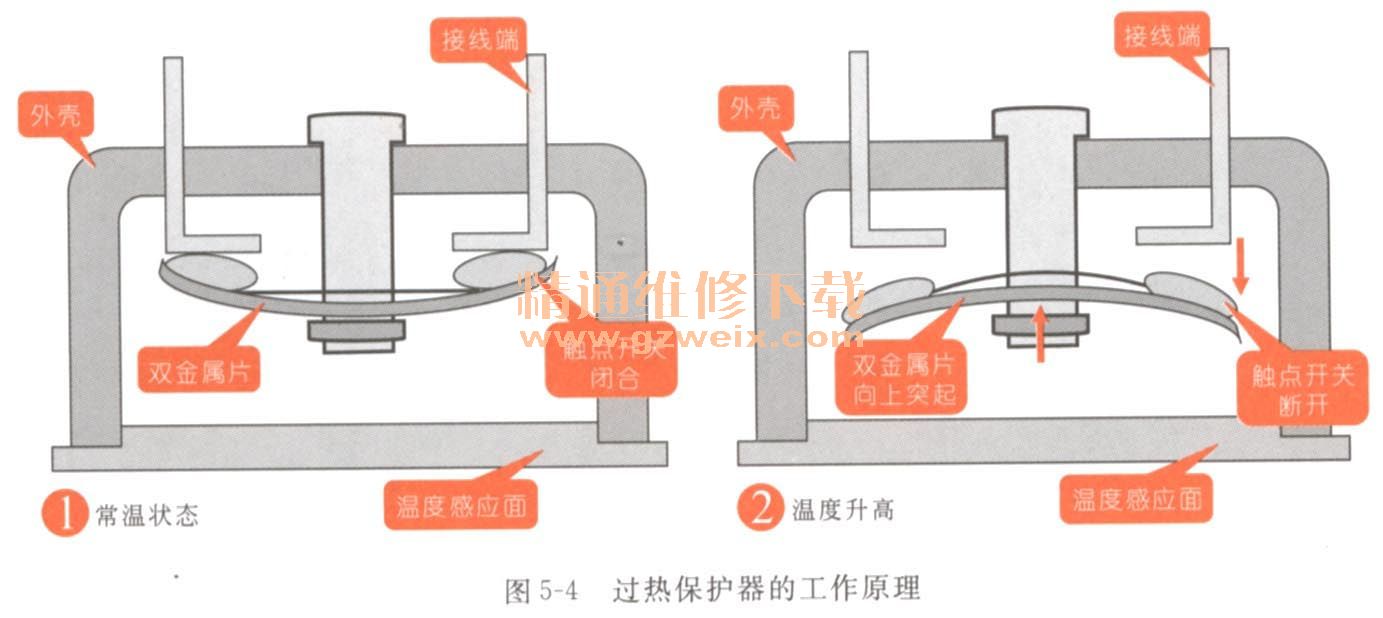

    在微波炉中，常用过热保护器的内部主要由双金属片和触点开关等构成，由于双金属片感温特性不同，因此，在不同的工作温度状态下，双金属片的工作状态也不相同，其工作原理如图5-4所示。

    1．在常温状态下，金属片的凸面向下，触点开关处于闭合状态。
    2．当微波炉炉腔内的温度升高时，并达到金属片的感应温度，金属片凸面反转向上，同时推动触点开关下移，从而使触点开关断开。
    关键提示：
    在有些微波炉中使用一个过热保护器同时监测微波炉的磁控管温度和烧烤温度，而有些微波炉中使用2个过热保护器，一个用于监测磁控管温度，另一个用于监测烧烤温度。

    5．3看懂过热保护电路故障检修过程
    5．3．1格兰仕WD900B微波炉过热保护电路的故障检修过程
    故障现象描述
    格兰仕WD900B微波炉，接通电源后无指示，操作按键也无反应。
    故障分析指导
    微波炉出现上述故障现象可能是由于保险丝损坏所造成的，应对保险管进行检测。
    故障检修指导
    对保险管进行检测时，可通过观察和测量两种方法判断是否出现故障。

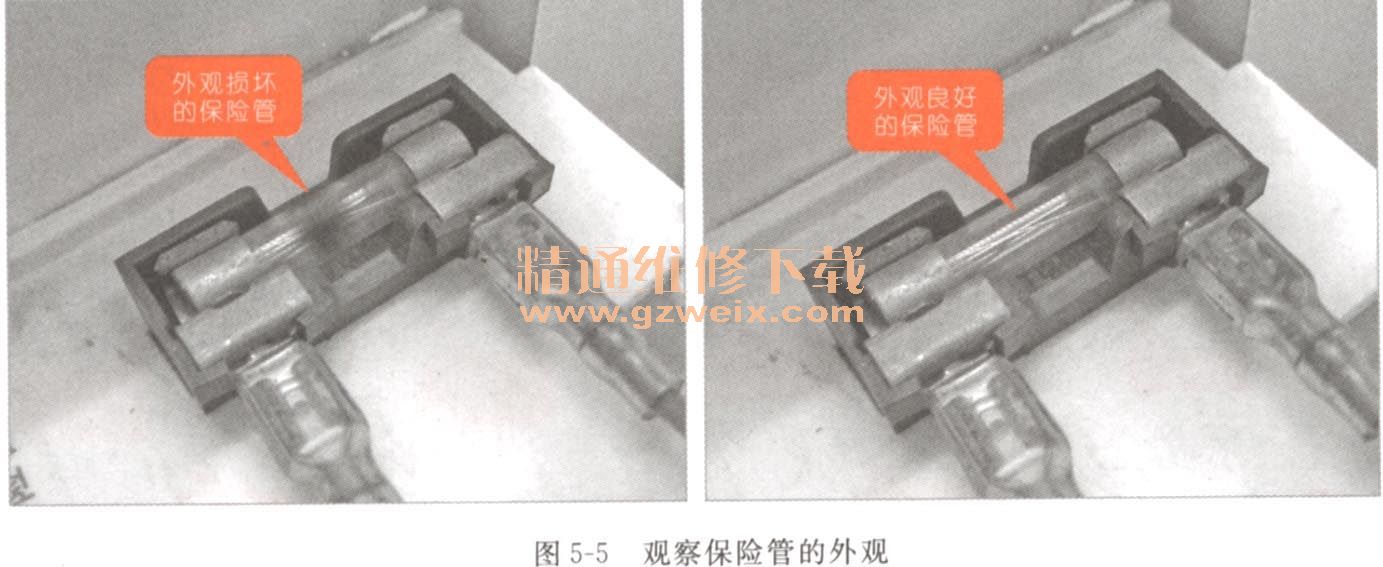

    （1）观察保险管的外观是否有明显的烧焦和断裂的痕迹，如图5-5所示。

    （2）若通过观察，无法判断保险管是否损坏，此时，可使用万用表进行检测，将万用表的表笔分别接在保险管的两端，正常情况下，保险管处于导通状态，即万用表检测的阻值为0Ω，如图5-6所示。

    （3）如保险管的阻值为无穷大，则说明保险管已损坏，需要进行更换。
    （4）使用一字螺丝刀撬动保险管的一端，撬开后即可将损坏的保险管从微波炉保险管支架上取下，如图5-7所示。

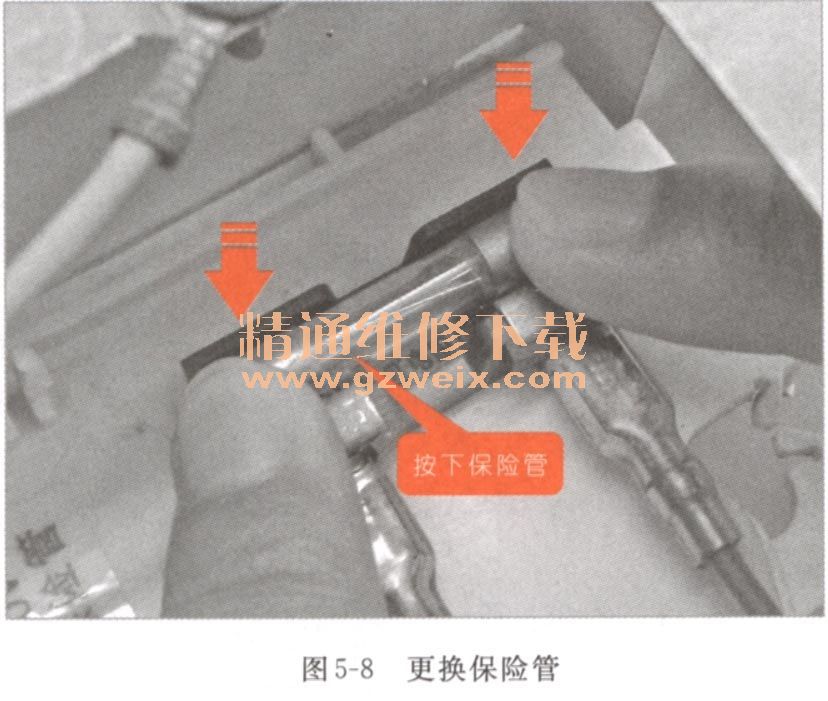

    （5）选择与损坏的保险管相同规格的进行更换，如图5-8所示，更换时，按住保险管的两端将其按入保险管支架上。

 （6）保险管更换完成后，开机试运行，故障排除。

    5.3.2高士达2586DTG微波炉过热保护电路的故障检修过程
    故障现象描述
    高士达2586DTG （GoldStar MS-2586DTG）微波炉，通电开机后，照明灯点亮，但微波炉不工作。
    电路分析指导
    当微波炉其他部件工作正常时，而微波炉无法进行加热工作，可能是由于过热保护器所造成的，应对过热保护器进行检测。
    对微波炉过热保护器进行检测时，应先确保连接线连接正常，再通过万用表进行检测。
    （1）检查微波炉过热保护器的连接引线是否松动，并重新插接。

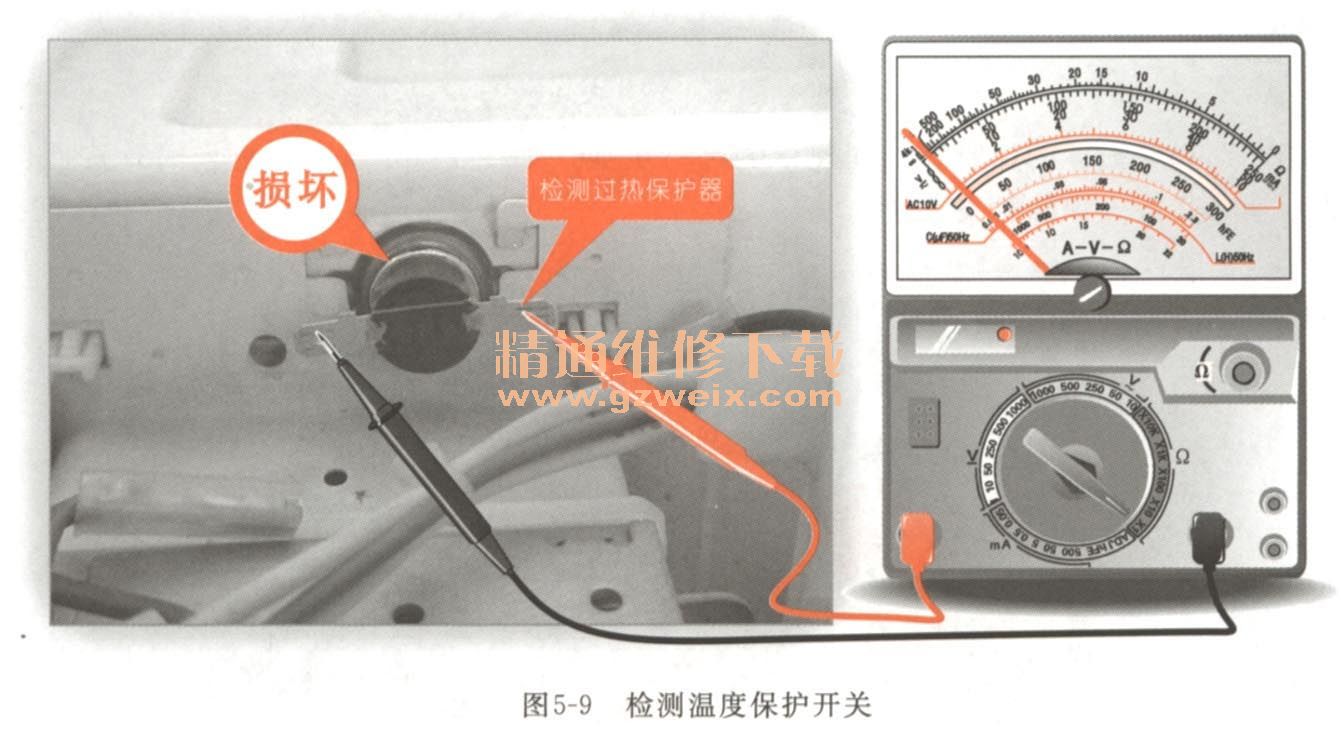

    （2）对过热保护器本身进行检测，如图5-9所示，将过热保护器的连接引线拔下，使用万用表的两只表笔分别接在过热保护器的两端，在正常温度下，温度保护开关是导通的，即阻值为0Ω。

    （3）如过热保护器的阻值为无穷大，则说明该过热保护器已损坏，需要使用同规格的进行更换。
    （4）更换后，开机试运行，故障排除。
