第九章 操作显示电路故障维修
9．1找到操作显示电路

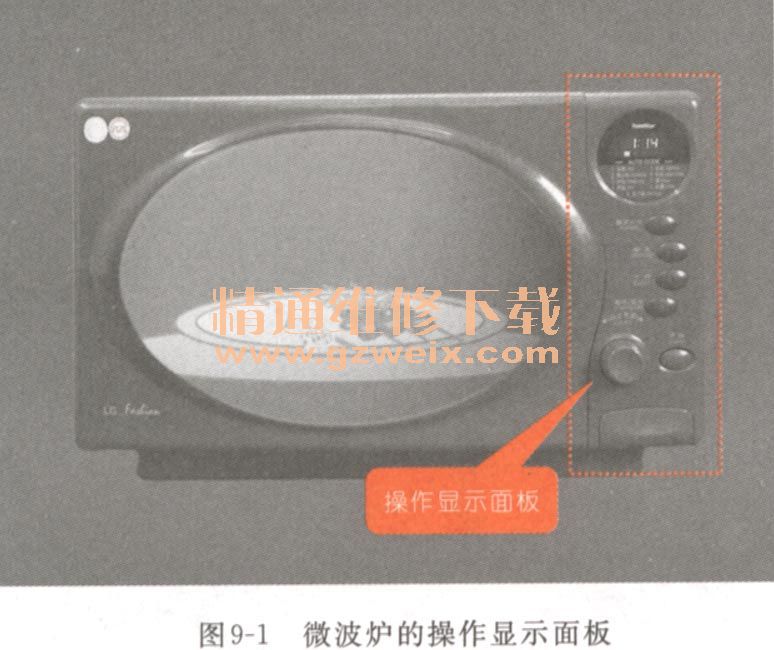

微波炉的操作显示电路位于微波炉的操作显示面板，用于可以通过操作显示面板的操作功能键输入人工指令，并通过显示面板显示微波炉的微波加热／烧如图9-1所示，为微波炉的操作显示面板。
9．1．1找到操作电路

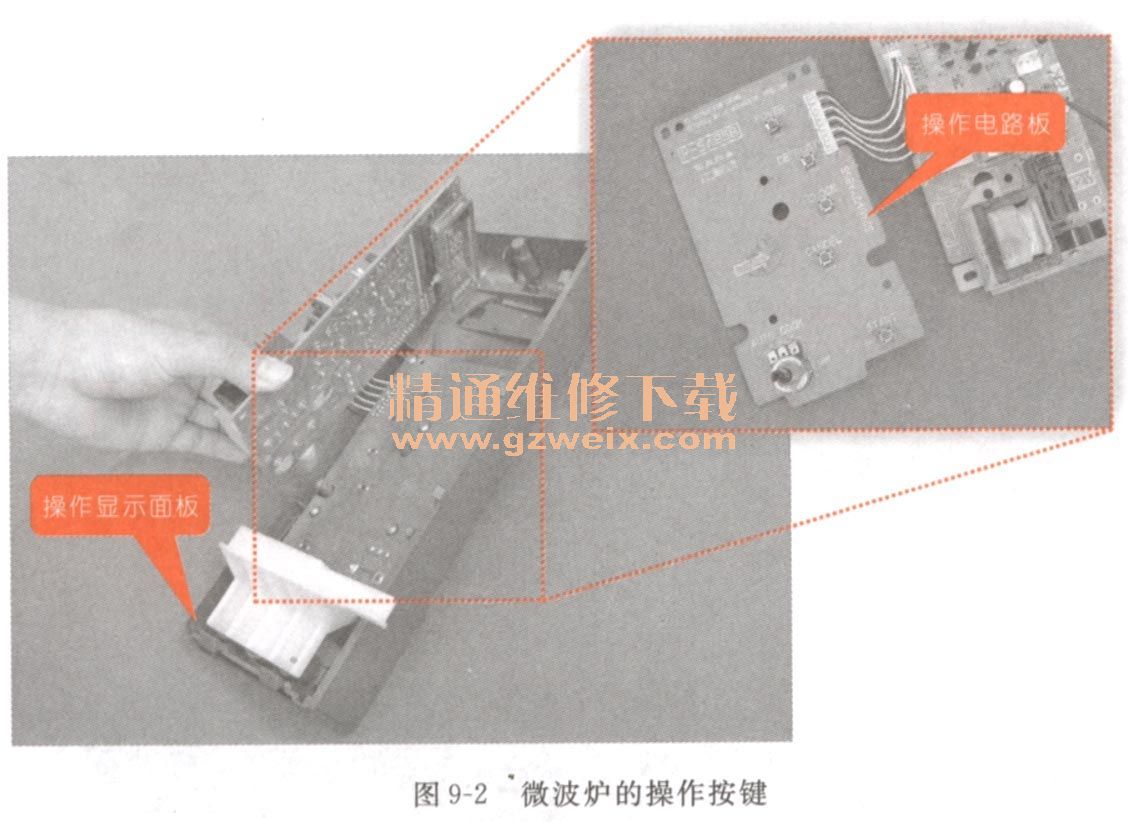

操作电路板主要位于操作显示电路板的前部，将微波炉的操作显示面板取下后，即可找到微波炉的操作电路板，如图9-2所示。

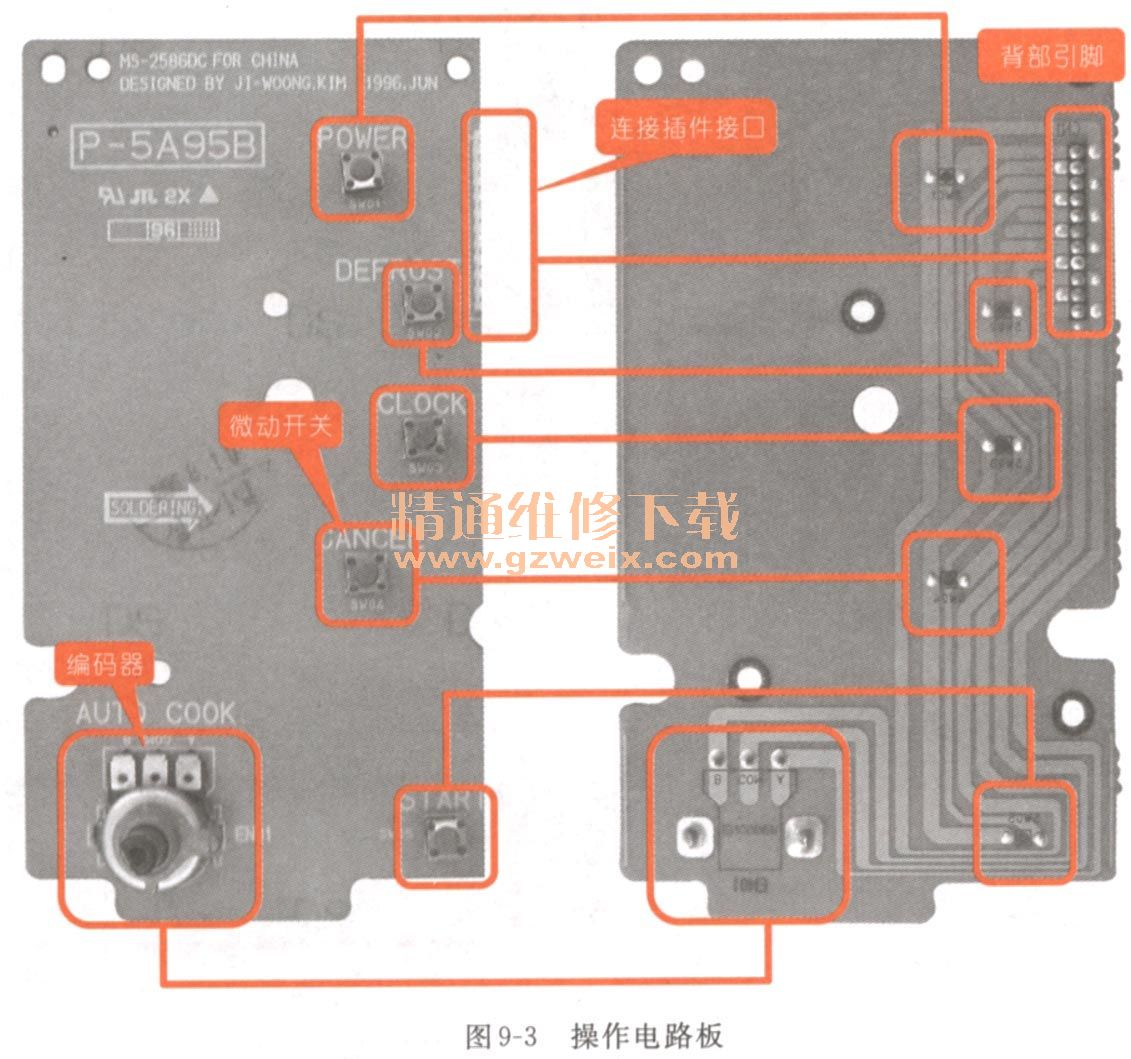

微波炉的操作电路板主要对微波炉启停、微波加热、烧烤、定时和火力等的控制，其结构简单，主要是由微动开关和编码器组成，如图9-3所示。
1．微动开关

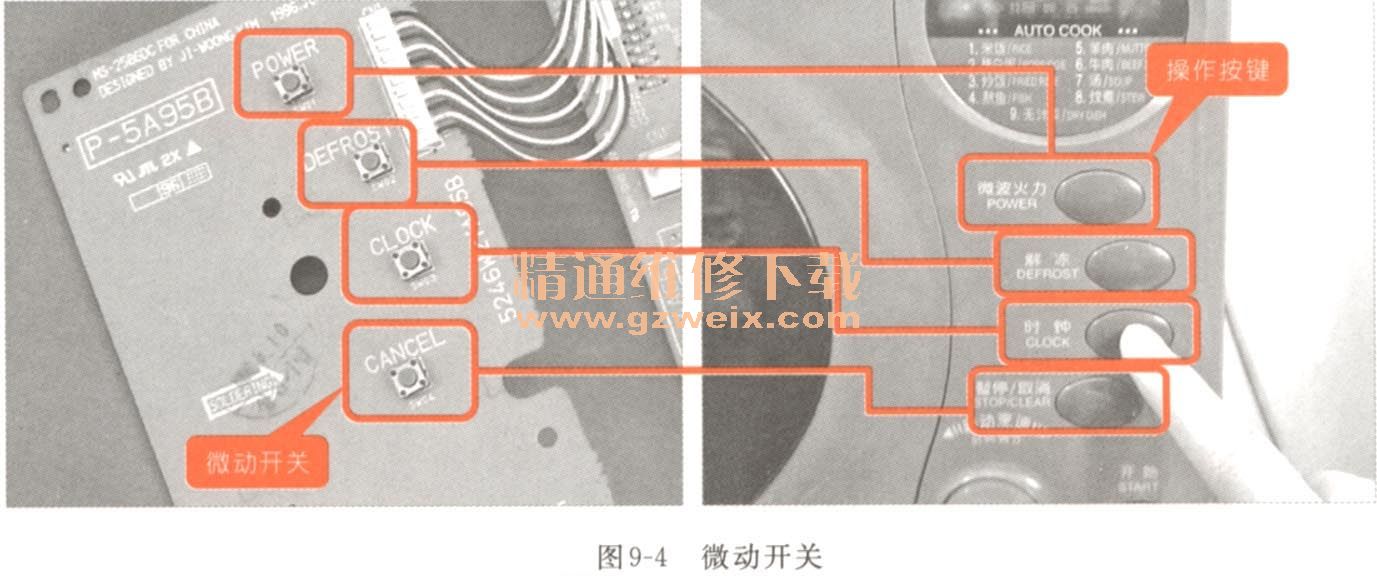

微动开关即操作按键，用于控制微波炉各项功能的开启，如图9-4所示。
2．编码器

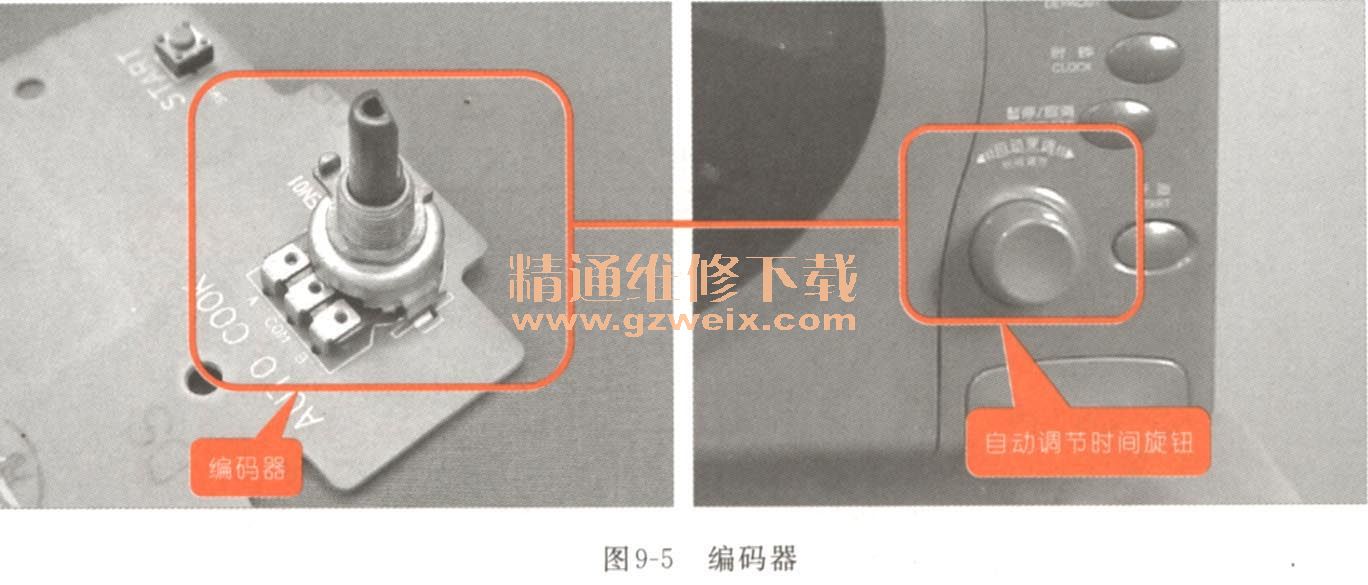

编码器主要用于微波加热／烧烤的时间调整，即时间调整旋钮，如图9-5所示。用户通过旋转编码器的转柄，将预定时间转换成控制编码信号，送入微处理器中作为人工指令号进行识别和记忆。
9．1．2找到显示电路

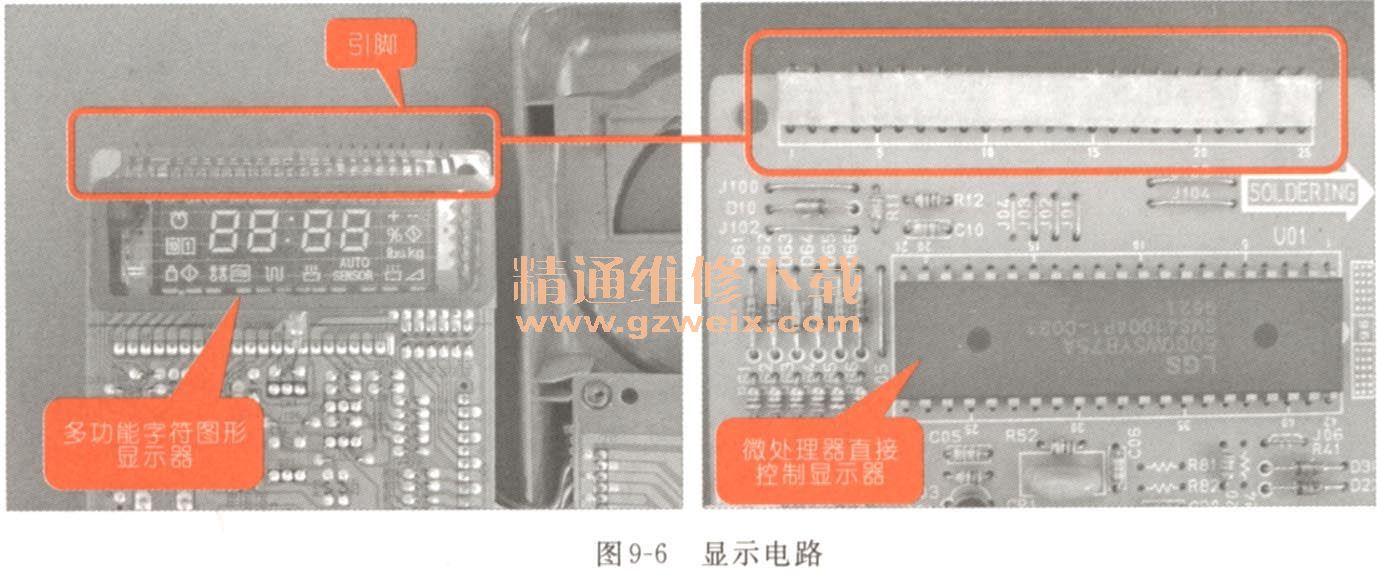

显示电路中的主要器件是多功能字符图形显示器或数码显示管，可通过主要显示器件找到微波炉的显示电路，如图9-6所示。显示电路直接受微处理器控制，显示微波炉的工作状态、加热时间以及故障信息等。
9．2搞清操作显示电路的工作原理

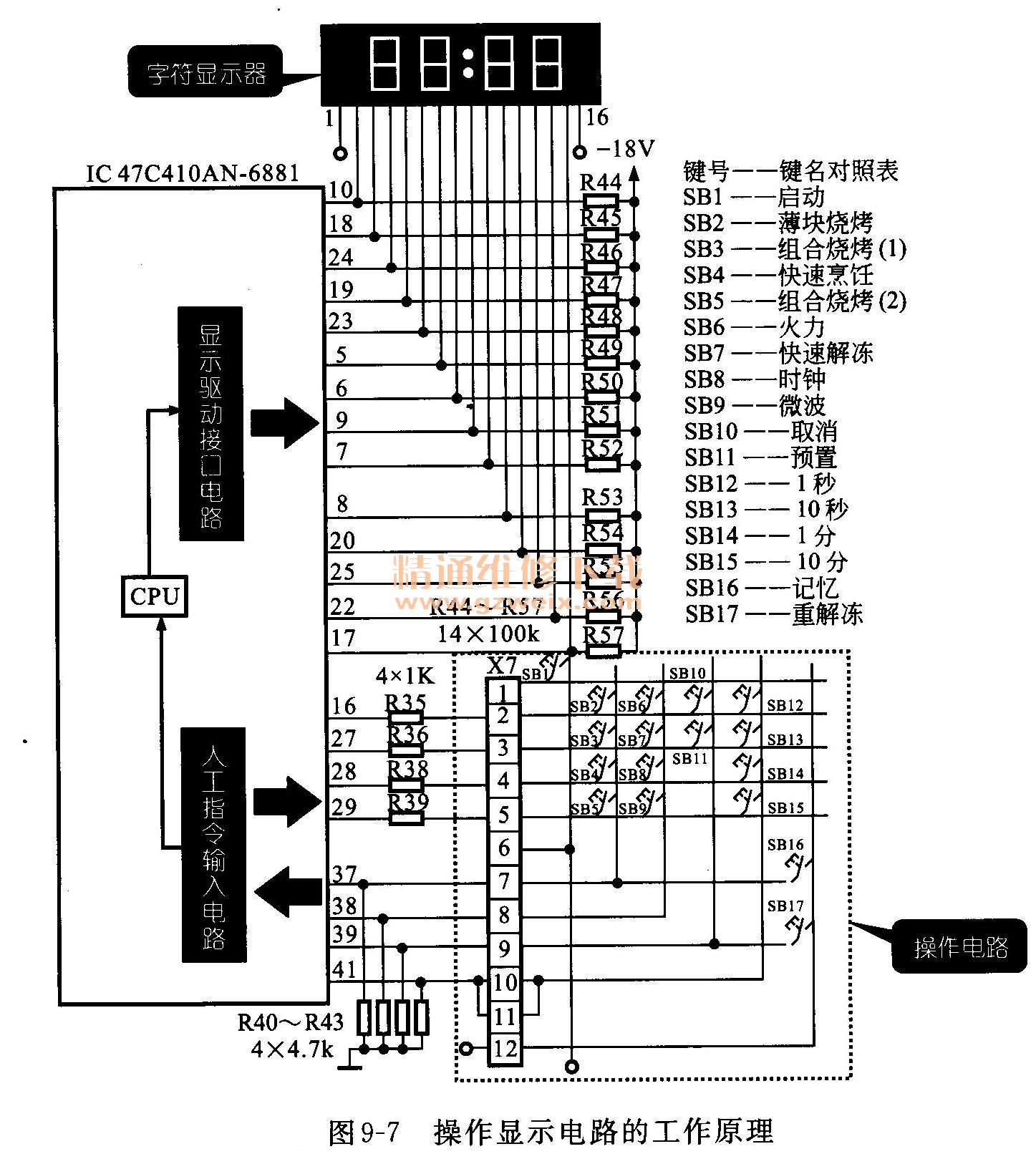

如图9-7所示，为微波炉的操作显示电路原理图。
微波炉通电后，对微波炉输入人工指令，微处理器对人工指令进行识别处理，输出控制信号，对微波炉内部的其他部件进行控制，同时将显示信号输入到显示电路中。
9．3曲看懂操作显示电路故障检修过程
9．3．1高士达微波炉操作电路故障检修过程
故障现象描述
高士达微波炉工作时，通电有反应，显示正常，放入食物后，按下微波加热，自行设定微波的时间显示面板无变化，按下“开始”操作按键后，微波炉无反应。
电路分析指导
该微波炉主要通过编码器进行定时时间的设定，而根据该微波炉的故障现象，可以判定为该微波炉的操作电路出现故障，主要对操作电路进行检修。
电路检修指导
检修微波炉的操作电路，主要检测操作电路中的元器件是否损坏。

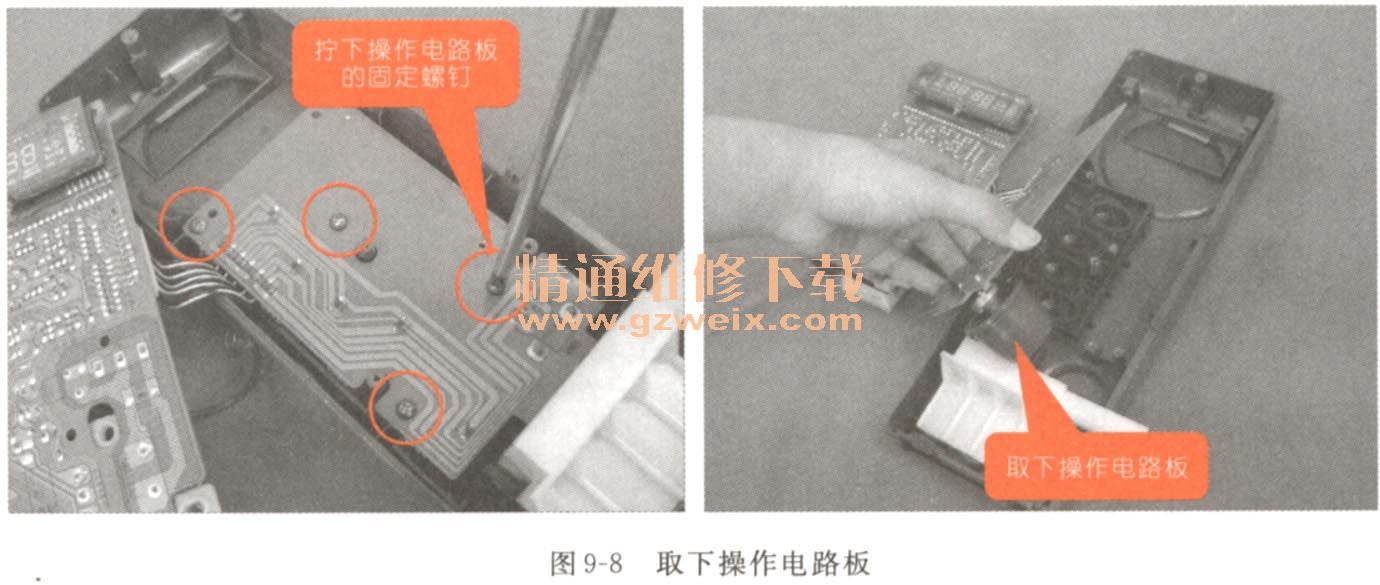

（1）将微波炉的操作显示面板取下后，取下微波炉的操作电路板，如图9-8所示。

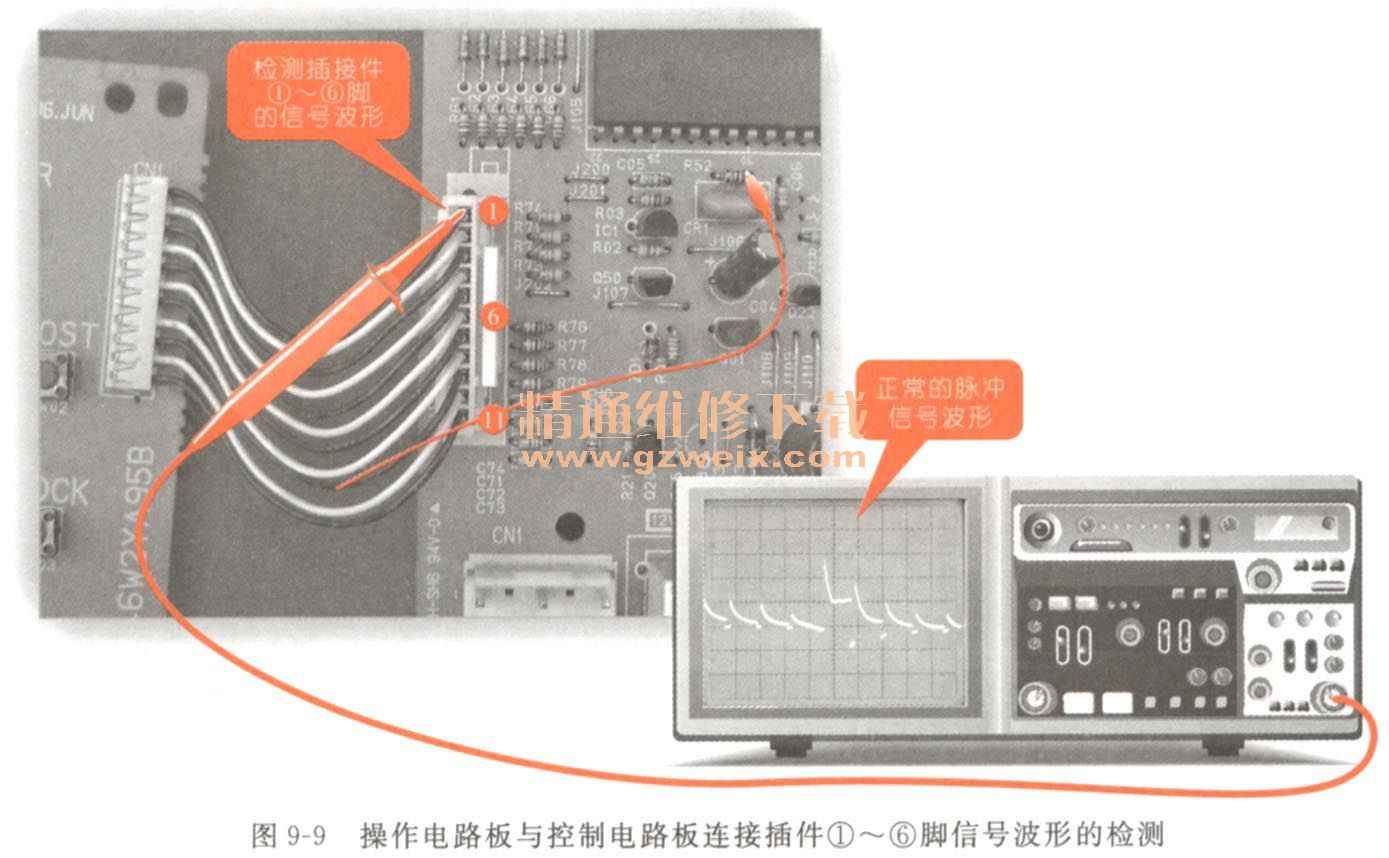

（2）连接微波炉的电源供电电路，检测操作电路板与控制电路板之间的信号传输是否正常。操作电路板与控制电路板之间连接插件的①～⑥脚为脉冲信号端，检测时，先检测微波炉的操作电路板与控制电路板之间连接插件的①～⑥脚的输出波形，如图9-9所示。

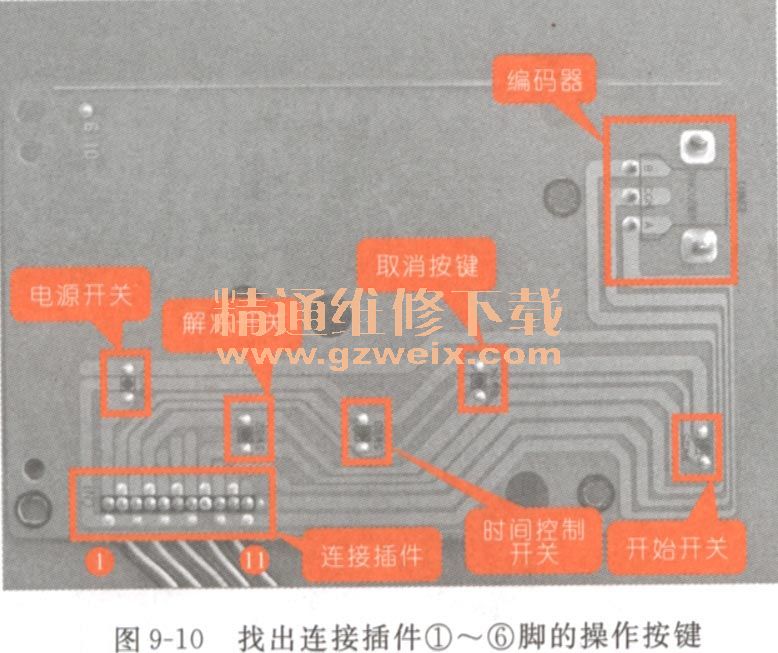

（3）经检测连接插件的①～⑥脚输出波形正常，表面与连接插件①～⑥脚连接的操作按键正常，可以通过操作按键的背部焊点找出连接插件①～⑥脚的操作按键，如图9-10所示。

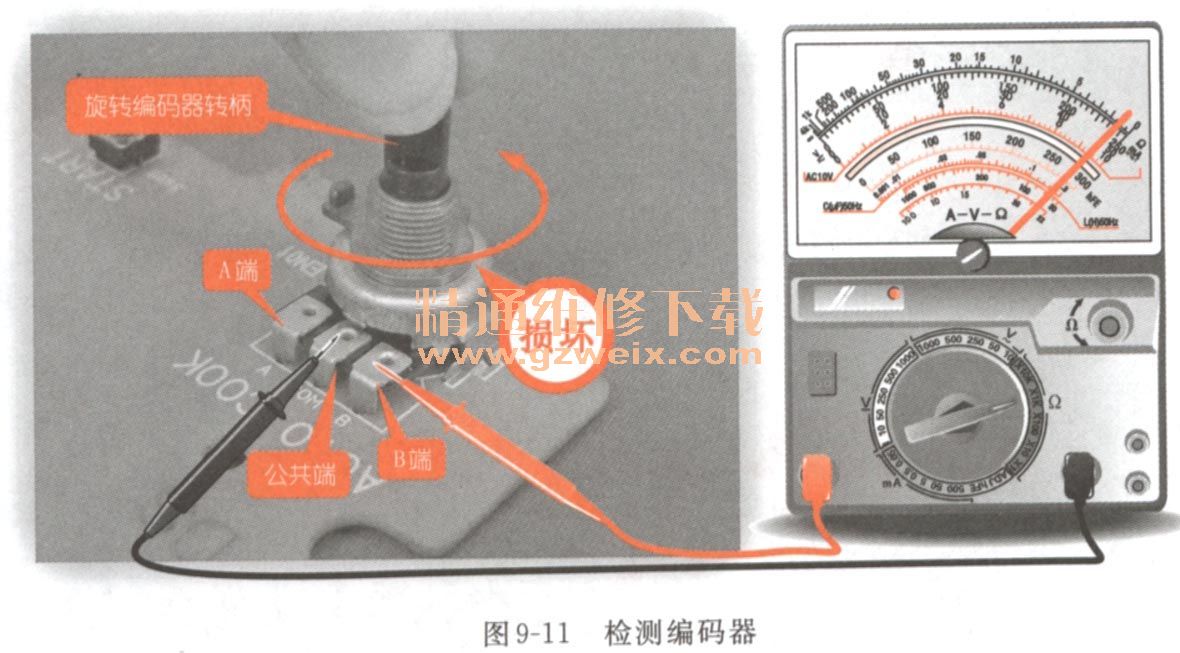

（4）找出连接插件①～⑥脚相应的操作按键后，可以发现编码器与连接插件的⑦～⑧脚连接，应检测编码器是否良好。使用万用表的黑表笔检测编码器的公共端，红表笔分别连接A、B任意一端，并同时旋转编码器的转柄，如图9-11所示。在编码器正常情况下，旋转转柄的过程中，可以检测出55kΩ、100kΩ和0. 5kΩ左右的3个阻值。
（5）经检测旋转编码器转柄的过程中，万用表指针无变化，此时表明该编码器已经损坏。
（6）更换编码器后，对微波炉通电试机，操作过程正常，微波炉的加热也正常，表明故障排除。
9．3．2格兰仕显示电路故障检修过程
故障现象描述
格兰仕WD900B微波炉在工作的过程中，显示器显示的字符显示异常，但微波炉的微波加热和烧烤均正常，微波加热时间也良好。
电路分析指导
微波炉加热正常，加热的时间也正常，只有显示器显示异常。根据故障现象，主要检测显示电路是否正常。
电路检修指导

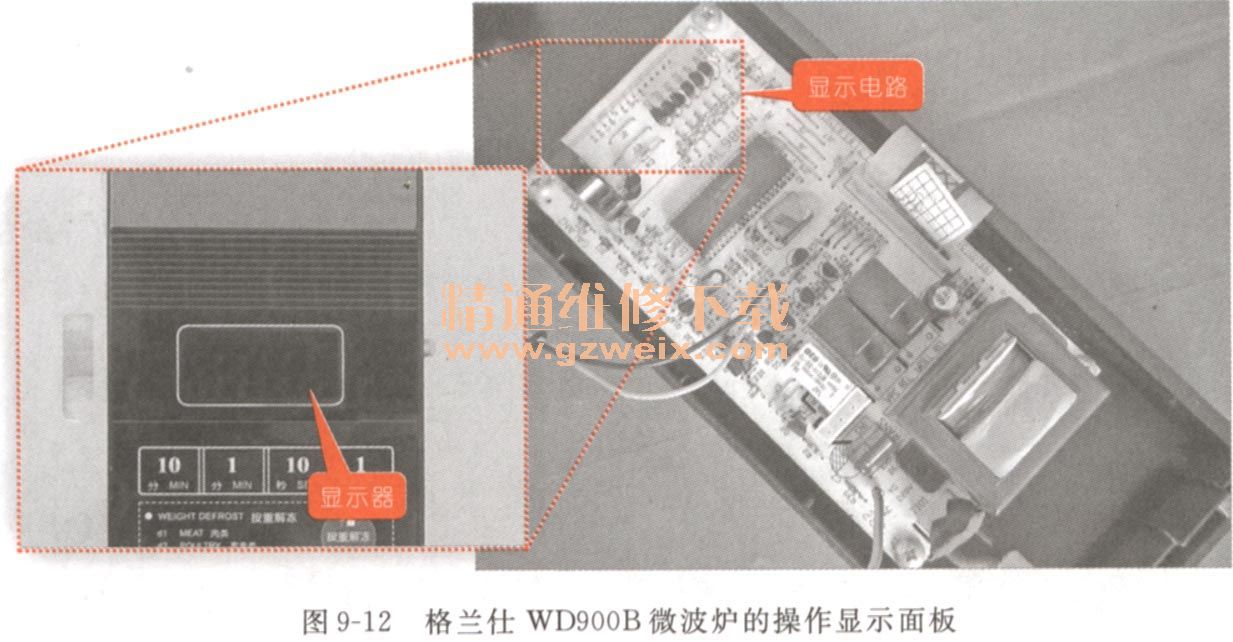

检测微波炉的显示电路时，将该微波炉的操作显示面板取下，找出显示器的引脚端，如图9-12所示。

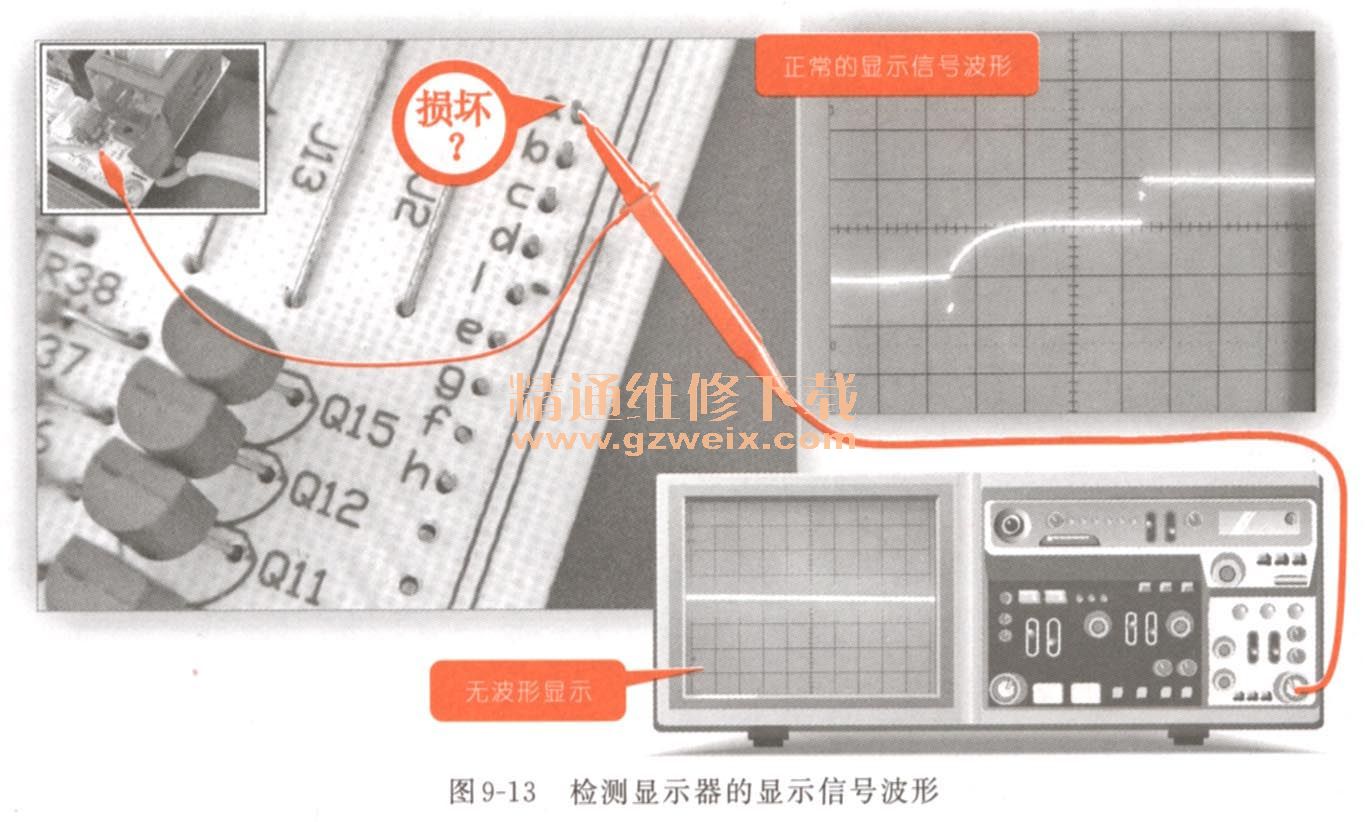

（1）将微波炉通电，检测微波炉显示器各引脚端的显示信号波形，调整示波器的幅度钮和时间轴，依次检测显示器件的引脚端，如图9-13所示。

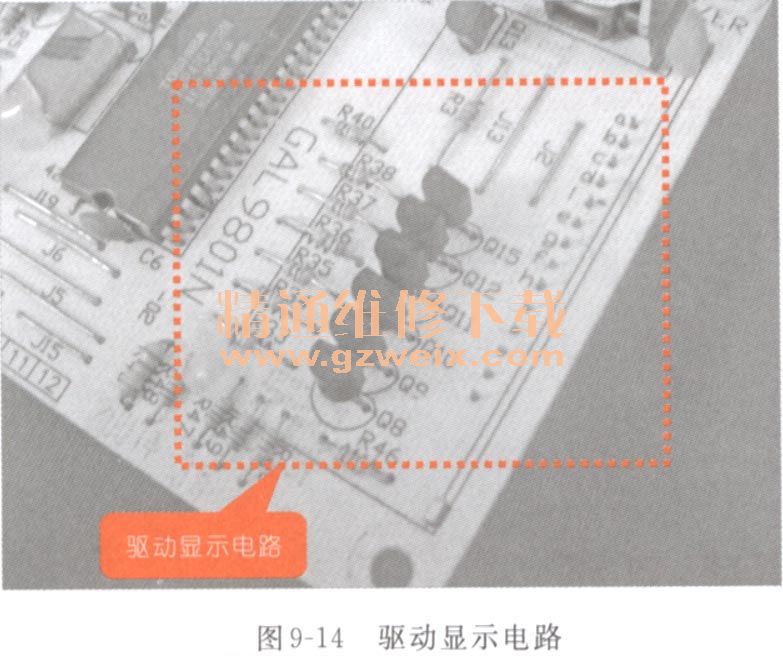

（2）经检测发现有些部件的信号波形不正常，此时无法判断为显示器损坏，应继续检测显示器的驱动显示电路，如图9-14所示，为该微波炉显示器的驱动显示电路。

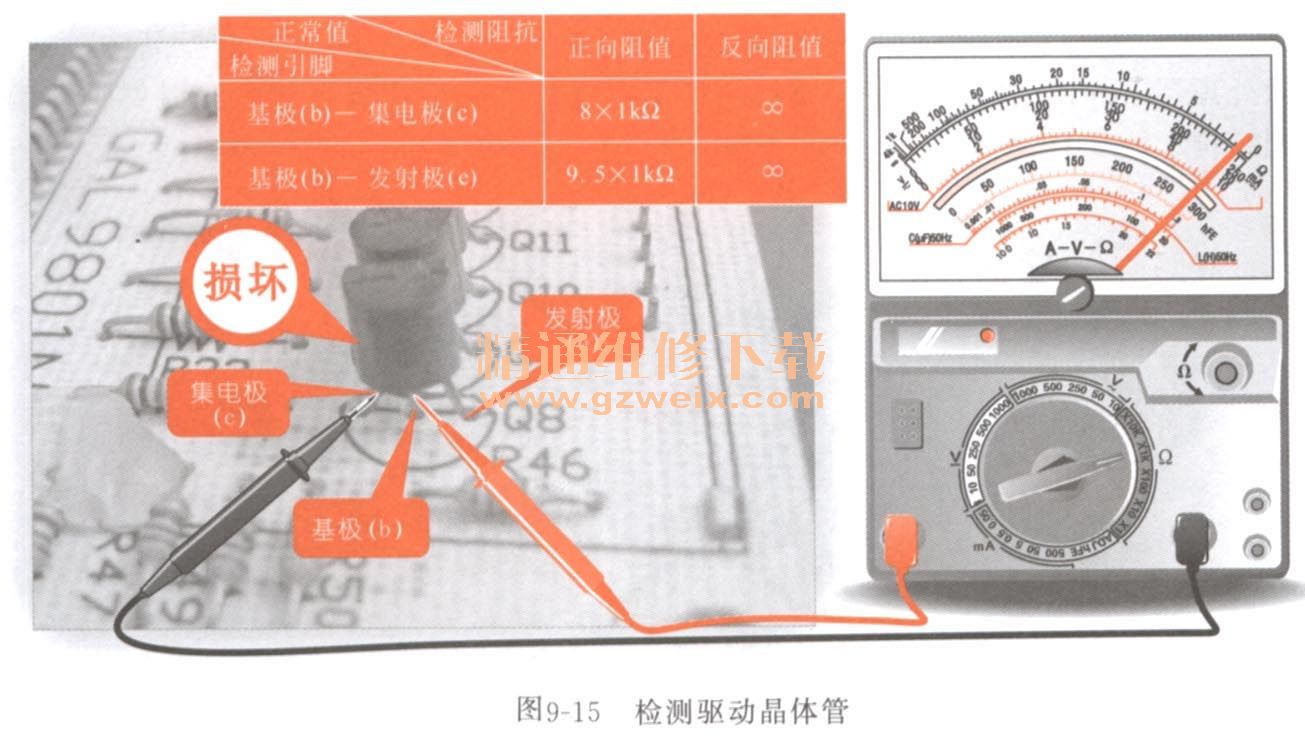

（3）断电检测驱动显示电路中的驱动晶体管各引脚之间的阻抗，如图9-15所示。
（4）分别检测晶体管Q8-Q15发现晶体管Q8损坏，将Q8更换后，对微波炉通电试机，显示器显示正常。
