看图学习微波炉故障维修
来源:本站整理  作者:佚名  2014-04-19 07:56:12

    第七章 炉灯组件故障维修
    7.1找到炉灯组件

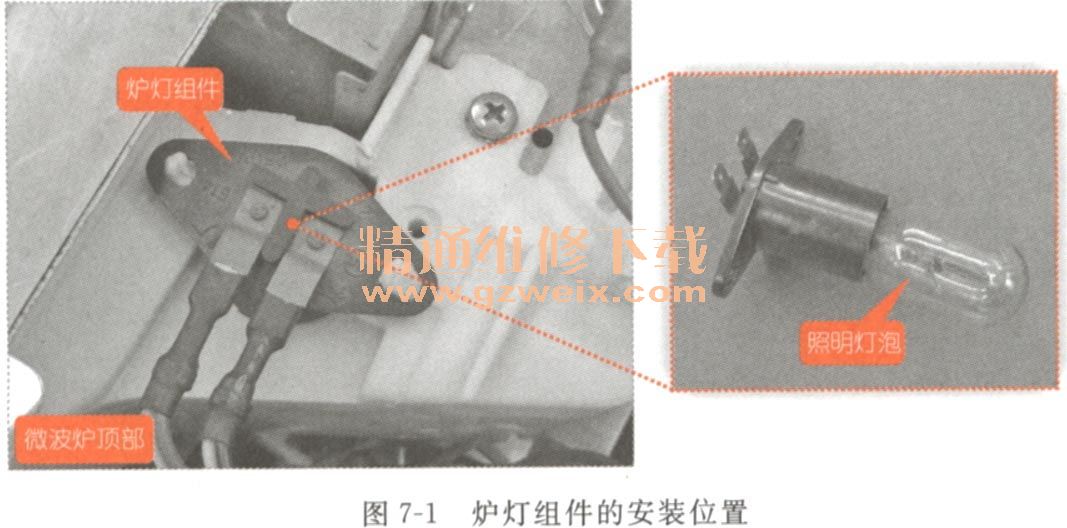

    微波炉的炉灯是为箱体内部照明的器件,炉灯出现损坏不会影响微波炉的炊饭工作,该组件通常安装于微波炉的顶部,如图7-1所示。

    微波炉的炉灯组件主要由灯座和照明灯泡构成,灯座上具有引线焊片,用以为之供电,使照明灯点亮,如图7-2所示,为炉灯组件的结构。

    7.2搞清炉灯组件的工作原理
     如图7-3所示,为炉灯组件的工作原理。

    (1)启动微波炉炊饭后,炉门处于关闭状态,控制电路控制主继电器断开,微波炉灯不亮。

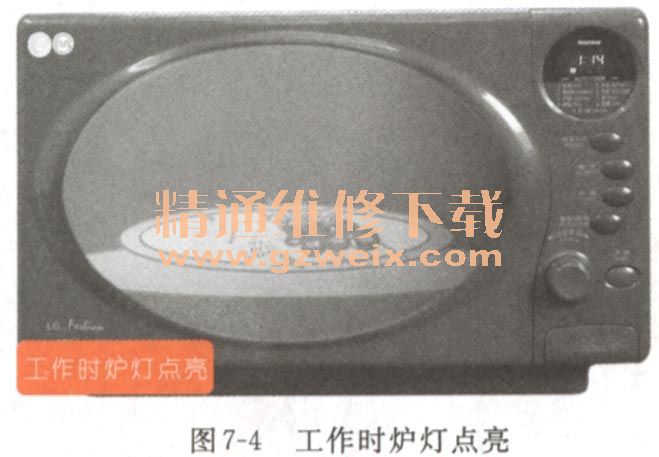

    (2)启动微波炉开始工作时,控制电路控制主继电器接通,炉灯点亮,如图7-4所示。

    (3)微波炉炊饭完成后,控制电路停止炊饭,炉灯熄灭。

    7.3看懂炉灯组件故障检修过程
    故障现象描述
    格兰仕WD900B微波炉,工作正常,但炉灯不亮。
    电路分析指导
    无论微波炉处于何种状态,炉灯均不亮,但微波炉工作正常,说明微波炉炉灯损坏。
    电路检修指导
    根据上述故障分析,需对微波炉炉灯进行检测,检测前,需将炉灯从微波炉中拆卸下来进行检测。
    (1)取出炉灯后,将照明灯泡从灯座中拧出,观察灯泡内的灯丝是否断裂或烧黑,灯座的中心点和照明灯泡的中心点相接处是否出现焦黑氧化的现象,如图7-5所示。

    (2)若从表面无法判断,可通过使用万用表进行检测,如图7-6所示,将万用表的红、黑表笔分别接在照明灯泡的底部和螺纹口处,观察万用表指针摆动情况,应该能测到一定的阻值。

      (3)经检测发现,照明灯泡的阻值为无穷大,说明该灯泡已经损坏,需要对其进行更换。

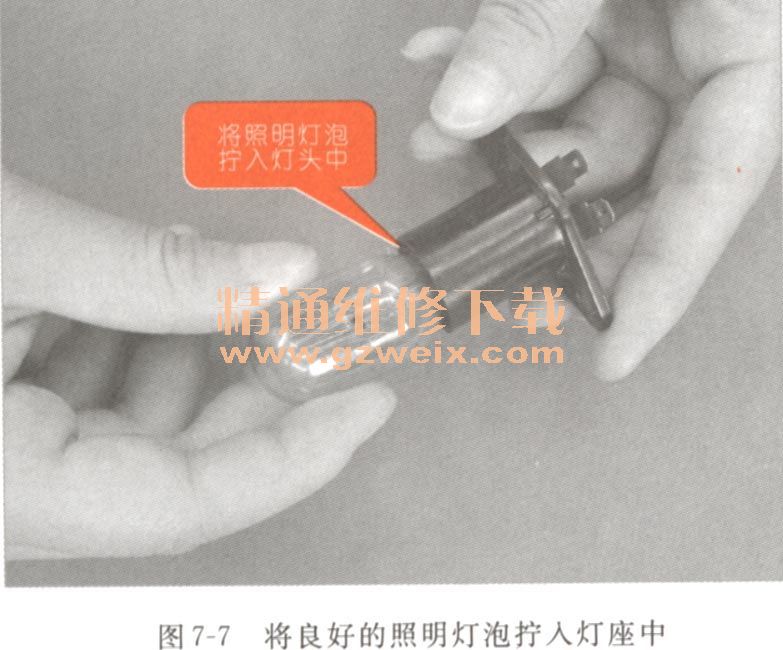

      (4) 将性能良好的同规格照明灯泡插入灯座中拧紧,如图7-7所示。

      (5)将更换好的炉灯组件重新装回微波炉中,将微波炉通电,照明灯可正常工作如图7-8所示。
