第六章 炉门连锁开关组件故障维修
6.1找到炉门连锁开关组件
微波炉的炉门连锁开关组件是为了安全起见而设置的微波炉保护装置，安装于微波炉门框边，受门开关的控制，如图6-1所示。

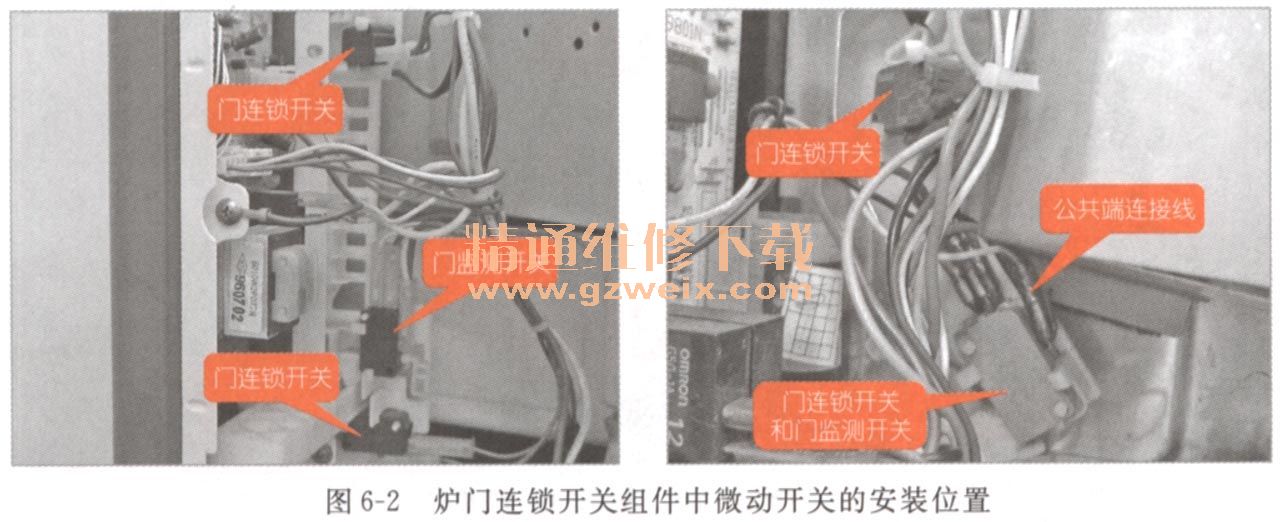

炉门连锁开关组件是由3个微动开关组成的，不同型号及品牌的微波炉，炉门连锁开关组件中的微动开关的安装位置也不相同，有些微波炉的门连锁开关与门监测开关是分开放置的，而有些则采用叠加的安装形式，如图6-2所示。
6.2搞清炉门连锁开关组件的工作原理
微波炉的炉门连锁开关组件是通过门开关进行控制的，当微波炉门处于打开或关闭状态时，门联锁开关和门监测开关也分别处于不同的状态。
1．门联锁开关的工作原理
门连锁开关是用于对高压变压器的供电进行控制的，当微波炉的门被关上时，2个门连锁开关引线间的触点就会接通，接通后给高压变压器供电，当微波炉的门被打开时，2个门连锁开关的引线间的触点就会断开，从而断开了给高压变压器的供电，起到安全保护的作用。

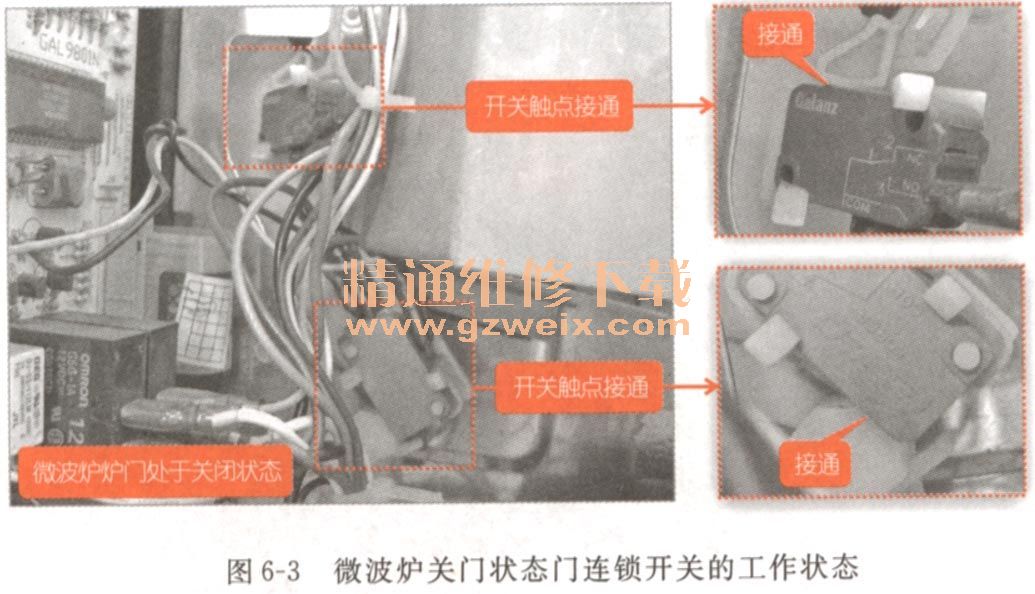

如图6-3所示，为格兰仕WS900B型微波炉的炉门连锁开关的工作状态，当微波炉门处于关闭状态时，门开关的触动杆就会触动门联锁开关的触点，此时，门连锁开关的接点处于连接状态。
当拉动门把手，将微波炉门打开时，门开关的触动杆就会断开门连锁开关的触点，使门连锁开关的接点呈开路状态，此时，微波炉加热电路呈开路状态，无法进行加热工作，如图6-4所示。
2．门监测开关的工作原理
门监测开关是用于控制给微波炉高压变压器进行供电和安全保护的，它与门连锁开关的工作状态正好相反成互锁关系，当微波炉的门被关上时，门连锁开关处于断开状态，当门被打开时，门连锁开关处于接通状态。这时将高压变压器输入端短路，防止其他开关动作失误，交流220V有电压输入使磁控管工作。
6．3看懂炉门连锁开关组件故障检修过程
故障现象描述
格兰仕WD900B微波炉，关好微波炉门后，开机微波炉不能正常工作。
电路分析指导
微波炉出现上述故障现象，可能是微波炉的炉门联锁开关组件出现故障，不能很好地为高压变压器的供电，因此，应重点检查炉门连锁开关组件中的微动开关。
电路检修指导
根据上述故障分析，分别对炉门连锁开关组件中的微动开关进行检测。
（1）当炉门连锁开关组件出现故障时，应首先观察微动开关的连接线是否松动或脱落，如图6-5所示，将松动的微动开关的连接线进行重新插接。
（2）重新插接连接线后，仍不能排除故障，此时，需使用万用表对微动开关的工作状态进行检测，如图6-6所示，将微波炉门关上，红黑表笔分别接在门连锁开关的两个接线端，正常情况下，该门连锁开关处于导通状态，即万用表测得阻值为0Ω。但此时检测发现为∞，说明出现故障。
（3）将微波炉门打开，再将万用表的红黑表笔分别接在门连锁开关的两个接线端，如图6-7所示，正常情况下，该门连锁开关处于断开状态，即万用表测得阻值为无穷大。
（4）经检测，在炉门打开和关闭状态下时，门连锁开关的阻值均为二，则表明该门连锁开关已损坏，需要对其进行更换。

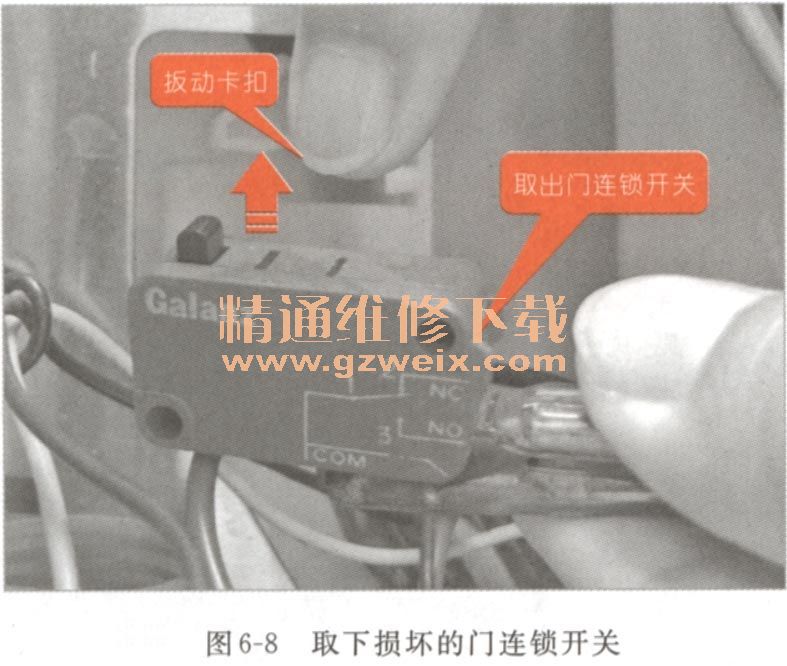

（5）向上扳动门连锁开关的固定卡扣，将损坏的门连锁开关从微波炉上取下，如图6-8所示。
（6）选择与损坏的门连锁开关同规格的或选用同工作状态的门连锁开关进行更换，将其良好的门连锁开关安装到微波炉上。
（7）使用相同的方法对其他两个门开关进行检测，其中门监测开关检测的阻值与门连锁开关正好相反，即关门后断开、开门后接通。
（8）经检测其他两个门开关均正常，此时，开机试运行，故障排除。
