第二章 微波加热组件及其控制电路故障维修
2.1找到加热组件及其控制电路
2.1.1找到微波加热组件
微波炉的微波加热组件主要包括磁控管、高压变压器、高压电容和高压二极管等,如图2-1所示。
磁控管是微波加热组件的主要部件,它属于真空器件,在微波炉中主要用来产生和发射微波信号,利用微波信号的能量加热食物,如图2-2所示,为磁控管的外形结构。

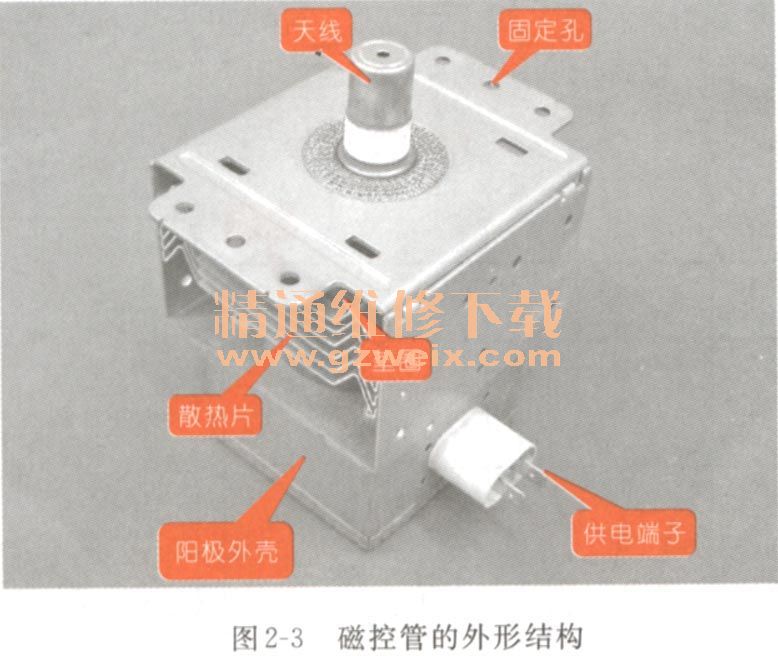

如图2-3所示,为磁控管的外形结构图。磁控管主要由天线、固定孔、散热片、阳极外壳、供电端子和垫圈等组成。磁控管受到信号驱动时,通过微波天线将由电能转换成微波能的微波信号发射出来,辐射到炉腔中对食物进行加热。
查找微波加热组件时,通过查找磁控管的安装位置,再由磁控管的供电线路找出磁控管的供电器件,即高压变压器。高压变压器也称作高压稳定变压器,在微波炉中主要用来为磁控管提供高压电压和灯丝电压的,如图2-4所示为高压变压器的外形结构。

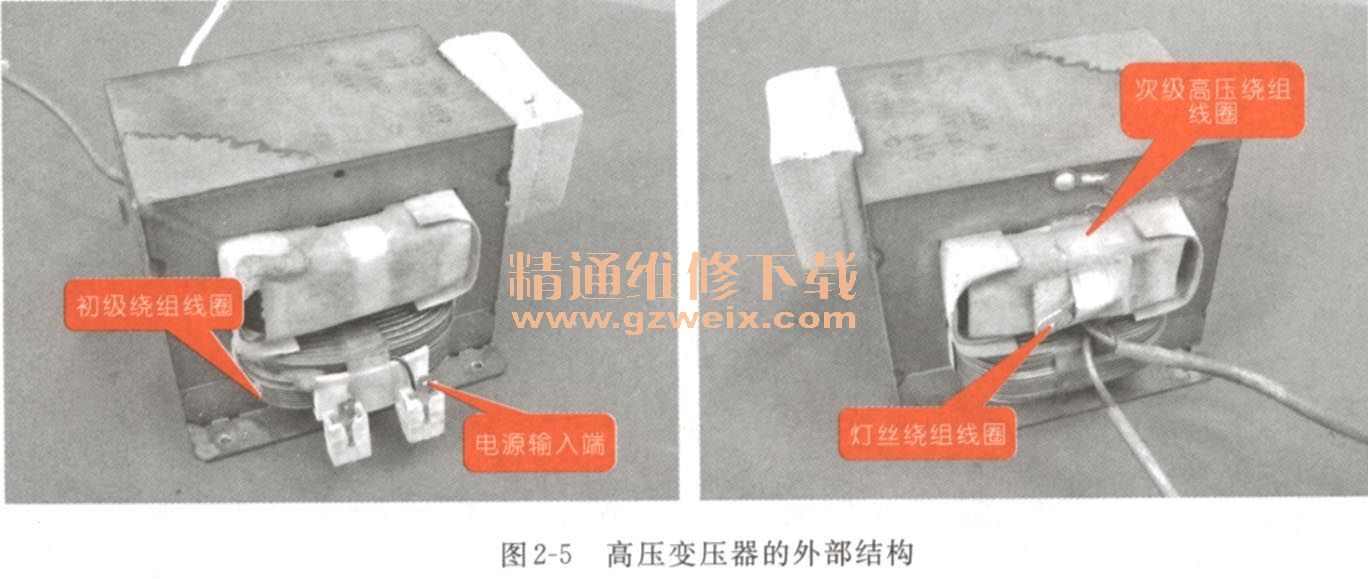

如图2-5所示,为高压变压器的结构图,高压变压器包括初级绕组、次级绕组、灯丝绕组、铁芯和漏磁铁芯等,其中初级绕组端连接的是电源,次级高压绕组连接的是高压电容和高压二极管。

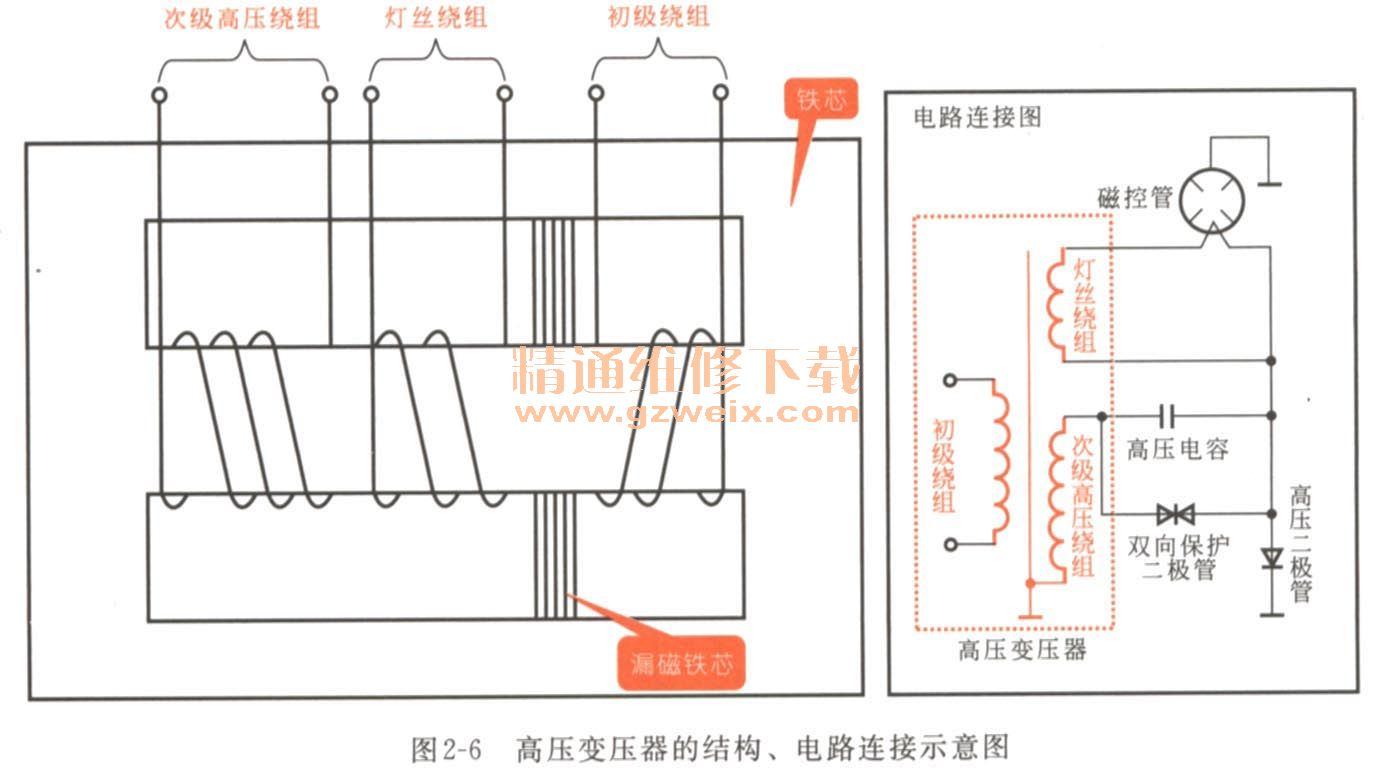

经电容为磁控管提供高压驱动电源,同时灯丝绕组为磁控管提供交流低压电源,其中有一条线为磁控管高压和灯丝的公共端。而高压二极管正极与磁控管外壳(地)相连,形,成回路,如图2-6所示,为高压变压器的电路连接示意图。
并且通过磁控管的连接线,还可以找到与磁控管和高压变压器连接高压电容和高压二极管。高压电容和高压二极管也是微波加热组件的辅助器件,接在高压变压器次级的高压电容主要起谐振的作用,高压整流二极管主要起到整流的作用,而双向高压保护二极管主要起过压保护作用,保护磁控管免受高压冲击,如图2-7所示。
2.1.2找到微波加热组件的控制电路
微波加热组件主要由微波加热继电器控制,因此,可以通过高压变压器的供电连接线找出与高压变压器连接的继电器安装位置,由继电器的连接点,即可找出微波加热组件的控制电路,如图2-8所示。
微波炉加热控制继电器的焊点连接,可以同时找出继电器的控制电路,如图2-9所示。
2.2搞清微波加热组件及其控制电路的工作原理
微波炉的微波加热组件,主要用来向微波炉内发射微波,对食物进行加热。磁控管的工作需要驱动高压,高压信号驱动电路也是微波加热组件中不可缺少的部分。如图2-10所示,为微波加热组件的简易工作原理图。
1.微波炉接通电源,对微波炉输入微波加热人工指令,控制电路对微波加热继电器输送驱动信号。
2.微波加热继电器的驱动电路工作,继电器的触点接通,接通高压变压器的供电电路,为高压变压器提供220V的交流电。
3.高压变压器开始工作,输出2000V左右的高压,分别输出到磁控管和高压电容、高压二极管。
4.高压变压器的高压端、高压电容和高压二极管构成倍压整流电路,高压变压器送出的2000V左右的高压,通过高压电容和高压二极管后,形成4000V左右的高压,再通过导线给磁控管供电。使磁控管产生微波信号。
5.磁控管在高压信号的作用下,开始工作,产生微波信号。
2.3看懂加热组件及其控制电路故障检修过程
2.3.1格兰仕加热组件及其控制电路故障检修过程
故障现象描述
格兰仕WD900B微波炉,通电后启动正常,进行微波加热时,微波炉转盘转动,当达到微波加热设定的时间后,拿出微波的食物,食物没有被加热过的迹象。
电路分析指导
重新对微波炉通电,设定微波加热时间后,可以感觉到该微波炉有轻微的震动,说明该微波炉的高压变压器开始工作,因此可以断定该微波炉的微波加热继电器及其驱动电路正常,应重点检测微波加热组件。
电路检修指导
对该微波炉通电,使其处于微波炊饭状态,使用示波器检测微波加热组件的输出波形判断该微波炉的故障点。

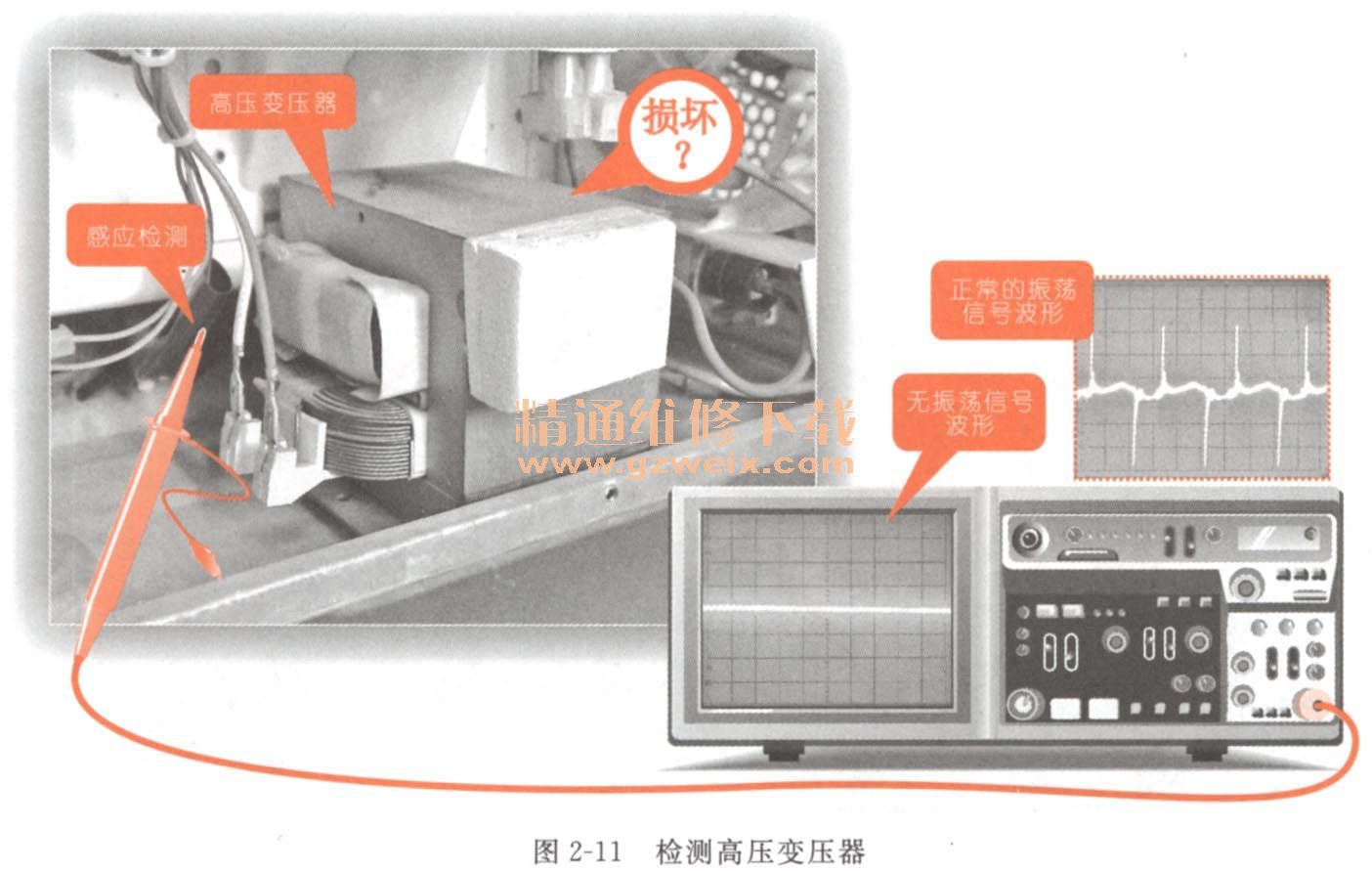

(1)由于高压变压器输出电压幅度超过示波器的测量范围,因而采用感应法,将示波器的探头靠近高压变压器的绕组线圈,而不接触焊点,就能感应出图示的波形,如图2-11所示。
(2)高压变压器输出的波形不正常,应再检测磁控管的连接是否正常,如外部连接正常,采用感应法,将示波器探头靠近磁控管引脚的外部,检测是否有振荡信号波形,如图2-12所示。
(3)实测无信号波形,可以断定为故障出现在磁控管、高压电容和高压二极管等部位。将微波炉断电后,将万用表调整至“R×1Ω”挡,检测磁控管的阻值,如图2-13所示。正常情况下,磁控管的阻值很小几乎为0~1. 2Ω左右,测得该磁控管的阻值为无穷大,说明该磁控管已经损坏。
(4)通过该微波炉的型号,找到与该磁控管型号可以代换的磁控管更换后,微波炉通电进行微波加热,微波炉工作正常,表明故障排除。
2.3.2加热组件及其控制电路故障检修过程
故障现象描述
高士达2586DTG (GoldStar MS-2586DTG)型微波炉微波加热后,电路被切断,微波炉不工作,微波炉的保险管烧断。
故障分析指导
微波炉的加热组件是微波炉的高压部分,当微波炉的加热组件损坏,很容易造成微波炉的其他部件同时损坏,检测时主要检测微波炉的加热组件。
故障检修指导
检测时,主要采用断电的检测方法排查出微波加热组件引起的故障。
(1)将高压变压器取下后,万用表的两只表笔任意搭在高压变压器的供电端,检测其供电端之间的阻值,如图2-14所示。

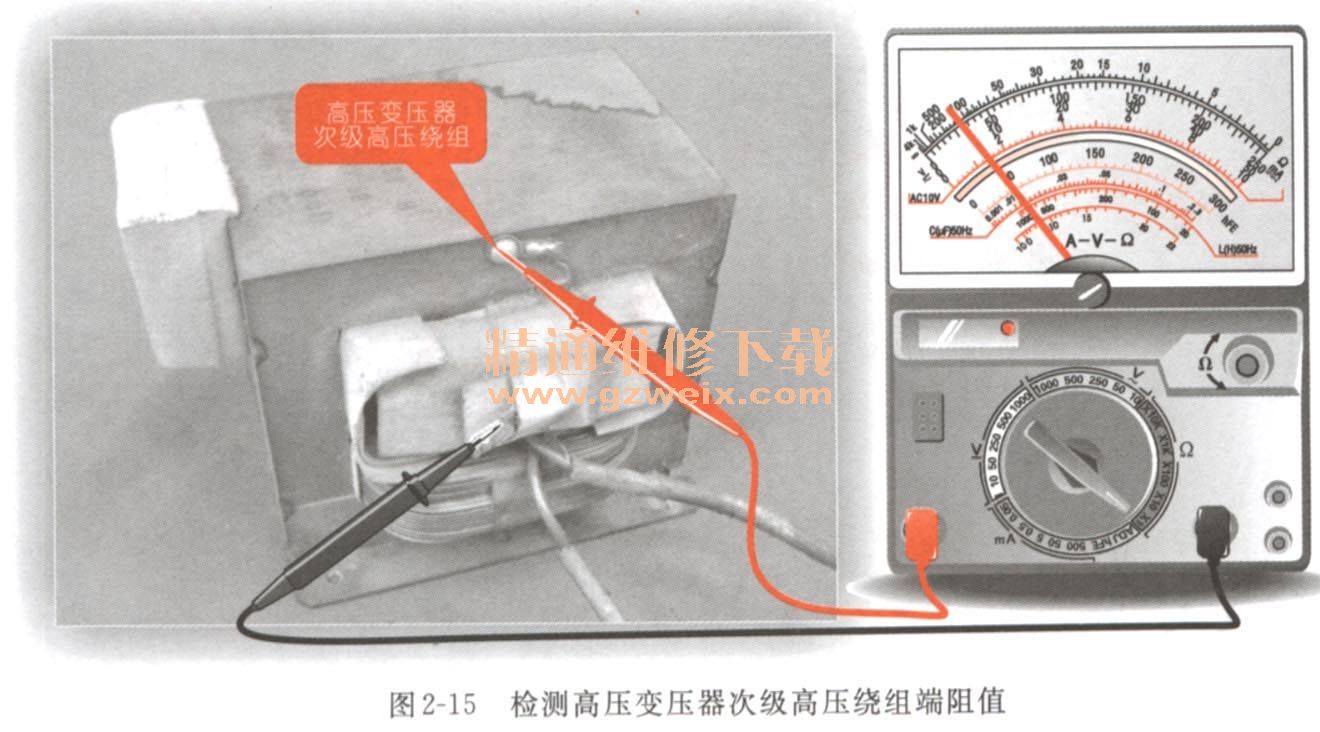

(2)经检测高压变压器的初级绕组正常,此时,检测高压变压器的次级高压绕组端阻值,检测阻值为100Ω左右,则说明高压变压器的次级高压绕组线圈正常,如图2-15所示。

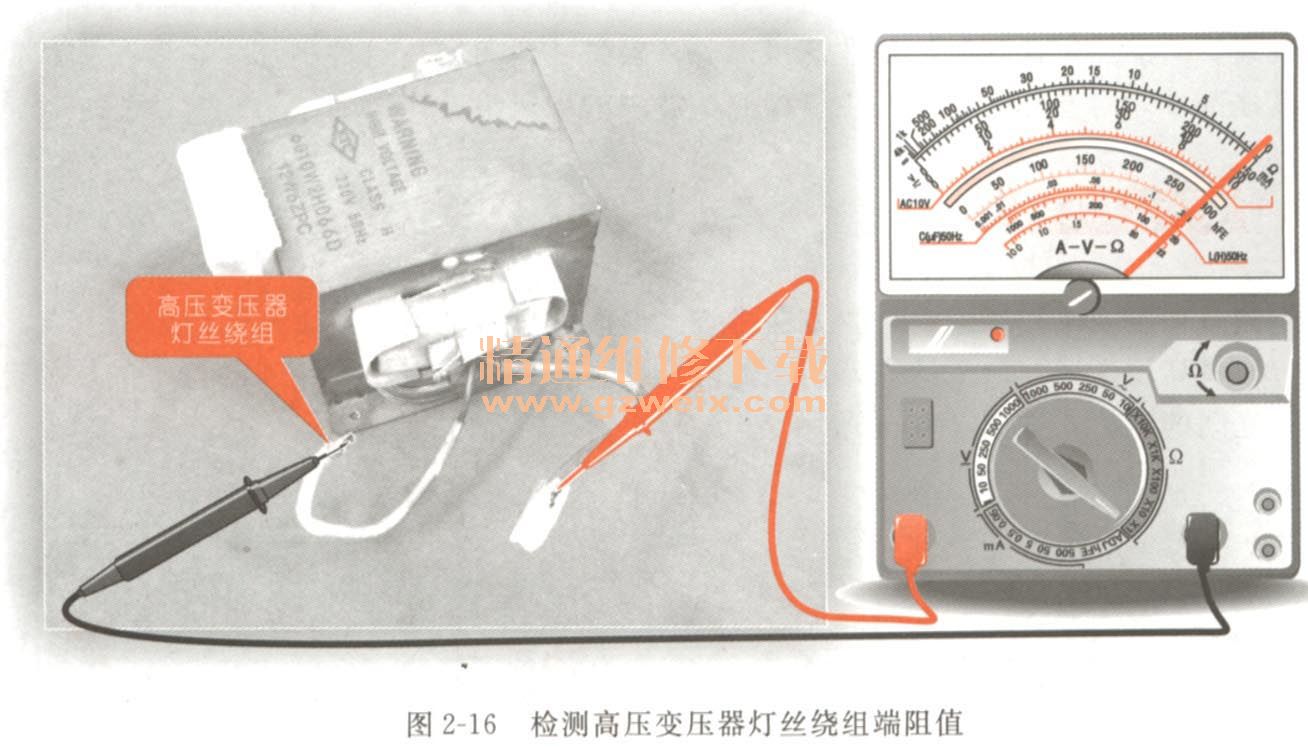

(3)继续检测高压变压器的灯丝绕组端,测得的阻值为0Ω,说明高压变压器灯丝绕组正常,如图2-16所示。
对高压整流二极管进行检修时,主要对其正反向阻值进行检测,如图2-16所示,将万用表的两只表笔分别接在高压整流二极管的两端,观察万用表的指针,测得的高压整流二极管的正向阻值应为95kΩ左右。
(4)经检测高压变压器正常,此时,应检查高压整流二极管是否正常。检测高压整流二极管时,将高压整流二极管取下后,将万用表的量程调整至“R×10kΩ,挡,检测高压整流二极管的正反向阻抗,如图2-17所示。
(5)经检测高压整流二极管已经损坏,将该二极管更换为同一规格后,对微波炉通电试机,加热正常,说明故障排除。
