第十二章 直流电源电路故障维修
    12.1找到直流电源电路
  微波炉的直流电源电路是为微波炉控制电路供电的电路，它是将交流220V的电压，经过降压变压器降压、整流、滤波和稳压后为控制电路的各个部分供电。查找微波炉的直流电源电路时，首先找到微波炉的市电输入端，根据其外形特征找出微波炉的降压变压器，如图12-1所示。

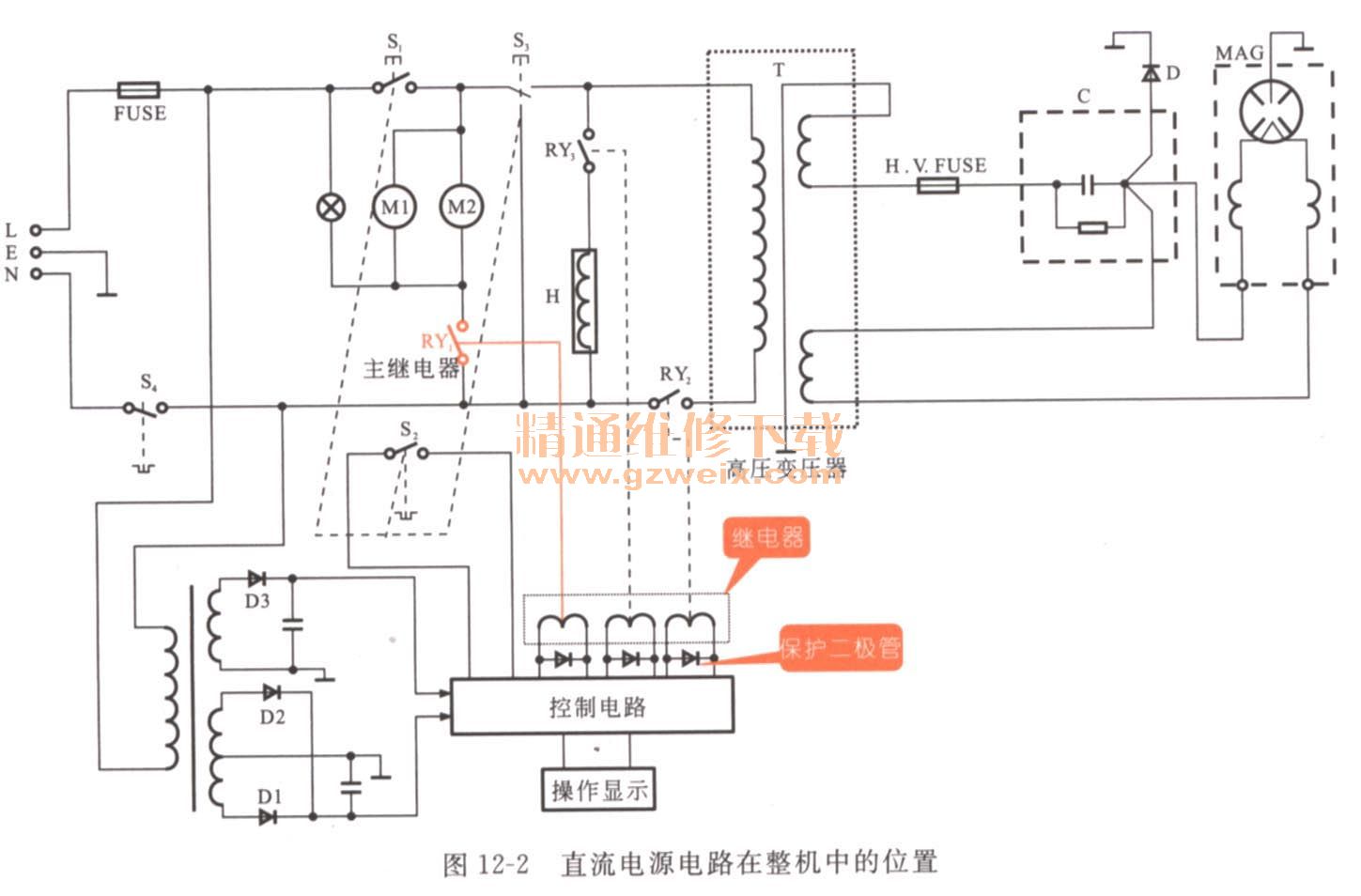

    图12-2是格兰仕WD900B微波炉的电路图。从图中可见，直流电源电路是控制电路的一部分。

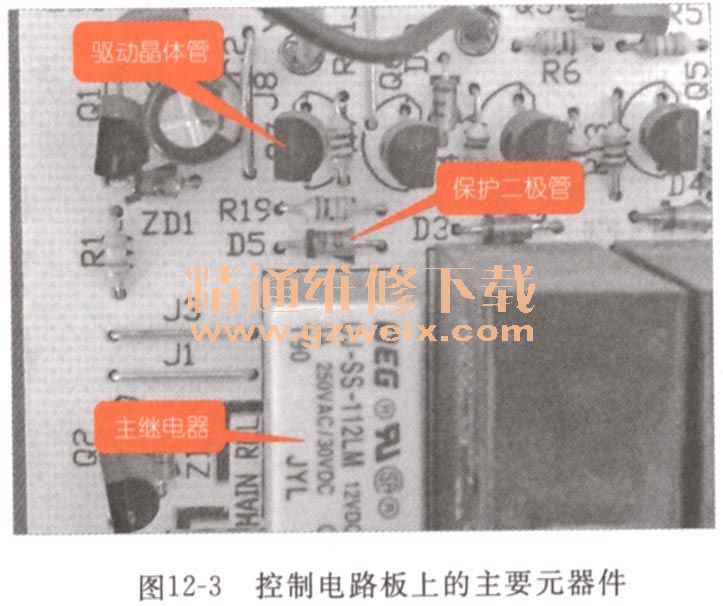

    根据继电器、晶体管的外形和电路板上的标记可以找到相应的元器件，如图12-3所示。

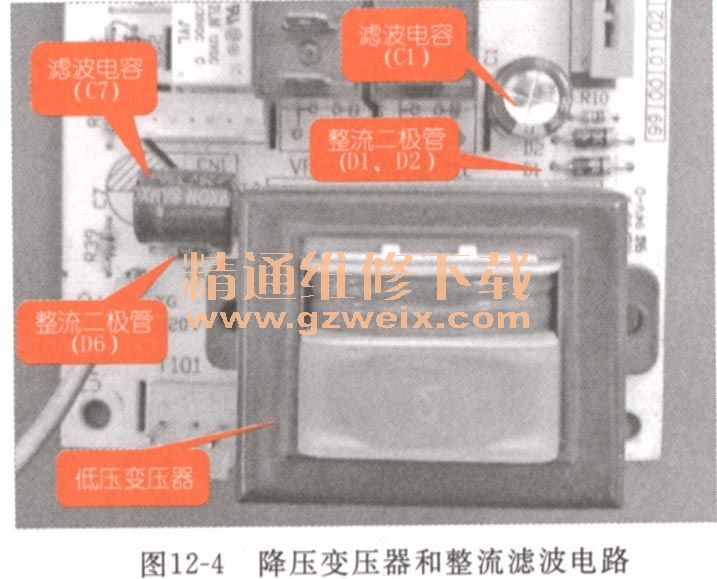

    观察降压变压器的次级绕组和主继电器的背部焊点连接，还可以找出微波炉直流电源的整流滤波电路，如图12-4所示，找到整流滤波电路中的整流二极管（D1、D2、D6）、滤波电容（C1、C7）和电阻（R10、R39）。

    其中，整流二极管Dl， D2，电容C1和电阻R10与降压变压器次级输出的一端连接，如图12-5所示。

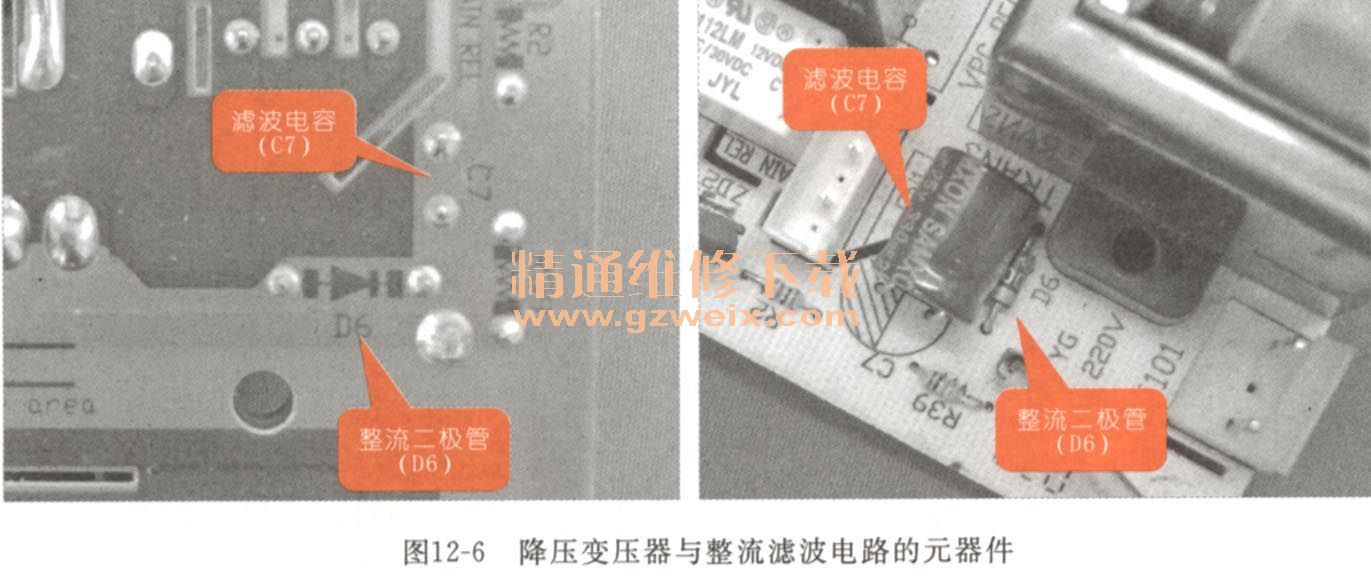

    而降压变压器次级输出的另一端，则与整流二极管D6，滤波电容C7和电阻R39连接，形成负电压输出，如图12-6所示。

    12．2搞清直流电源电路的工作原理
    微波炉的直流电源电路主要是将交流220V市电电压，经过降压变压器降压后，输出十几伏甚至是几伏的低压交流电。低压交流电经过整流二极管和滤波电容变成直流电压，再送入到微波炉的其他电路中，进行供电，如图12-7所示，为典型的微波炉的直流电源电路。

    （1）交流220V电压经接口XP1输入降压变压器T的初级绕组。
    （2）降压变压器次级绕组S1经二极管VD3，整流滤波后输出的负电压。
    （3）降压变压器的次级S2、S3经过整流二极管VD1、VD2和滤波电容C2滤波后，输出＋18V直流电压。直流电源电路将整流滤波后的直流电压，输出到微波炉的其他电路中，进行供电。

    12．3看懂直流电源电路故障检修过程
    12．3．1高士达直流电源电路故障检修过程
    故障现象描述
    高士达微波炉通电后，烧断保险管，微波炉不工作。
    电路分析指导
    导致微波炉保险管稍短，微波炉的直流电源电路通常有损坏的元器件，以及加热组件有击穿损坏的元器件。判断故障点时，首先通过外观检查电源电路以及加热组件。如从外观上无法判断故障点，则需要依次检测和排除故障。
    电路检修指导
    将微波炉断电，检查微波炉的直流电源电路。
    （1）将微波炉断电，通过降压变压器的引脚，找出初级绕组和次级绕组端，如图12-8所示。

    （2）将万用表的量程调整至“R×1Ω挡，红黑表笔任意搭在降压变压器的①、②脚上，经检测该变压器的①、②脚阻值正常，如图12-9所示。

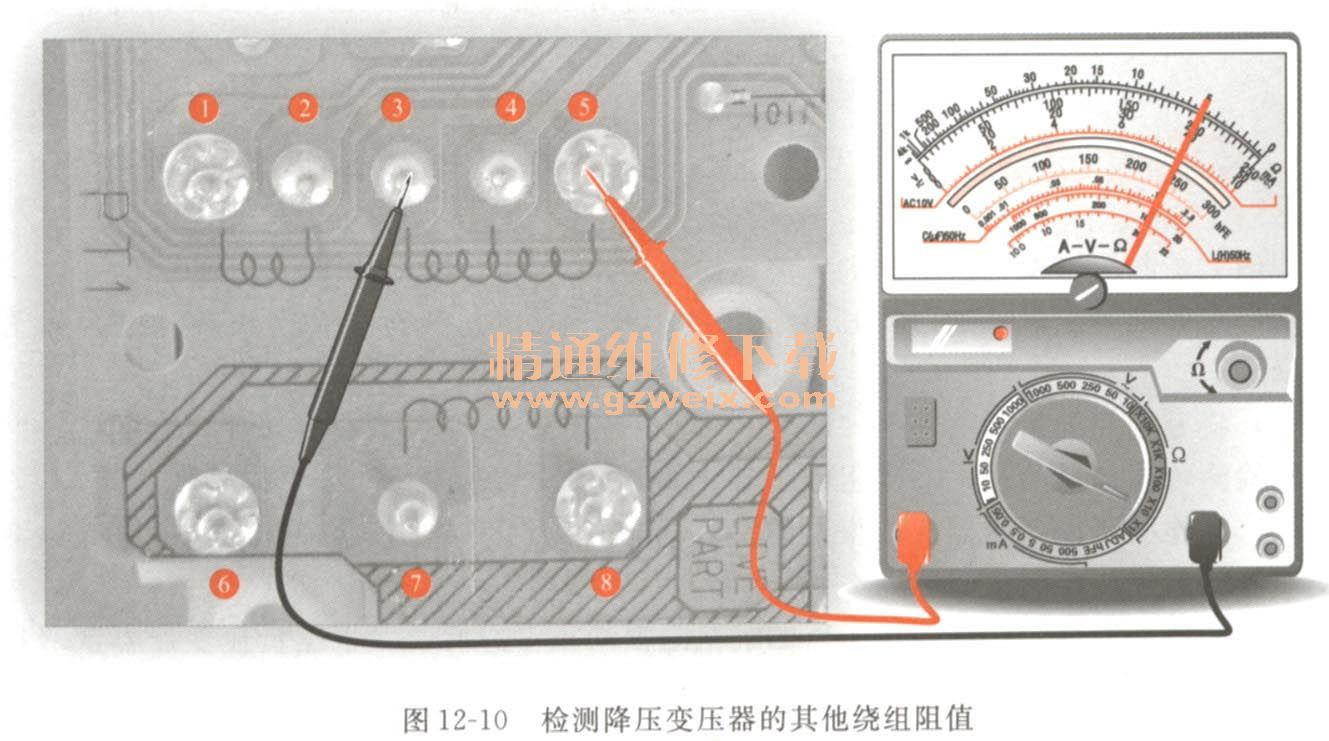

    （3）经检测降压变压器次级绕组的①、②脚阻值约为2Ω正常，此时，应继续检测低压变压器的其他绕组阻值，如图12-10所示。

    （4）经过检测得知，降压变压器的绕组阻值均正常。此时，根据低压变压器次级输出绕组的引脚焊点，再找出整流二极管，进行检测，如图12-11所示。

（5）检测整流二极管的正反向阻抗，判断整流二极管是否正常，如图12-12所示。其正向阻抗应小于5kΩ，反向阻抗应远大于正向阻抗。如实际偏差较大则属不良二极管。

（6）将损坏的整流二极管更换后，通电试机，故障排除。

    12．3．2格兰仕直流电源电路故障检修过程
    故障现象描述
    格兰仕ED900B微波炉通电后，打开微波炉的炉门后，炉灯不亮，对微波炉进行微波加热操作时，微波加热装置有反应，但转盘组件、风扇组件均不工作。
    电路分析指导
    如图12-13所示，为格兰仕ED900B的控制电路示意图。从该图中可知，微波炉的炉灯、转盘电动机、风扇电动等均由主继电器控制。

    微波炉的微波加热装置可以工作，说明微波炉的控制电路正常，此时，应重点检测主继电器及其驱动电路是否正常。
    电路检修指导
将控制电路板取下后，找出主继电器的驱动电路，对主继电器的驱动电路进行检测。
    （1）检测时，首先检测主继电器驱动电路的保护二极管是否正常，如图12-14所示。

    （2）经检测保护二极管正常，此时，应检测主继电器的驱动晶体管是否正常，如图12-15所示。

    （3）检测后，得知主继电器的驱动晶体管被击穿损坏。将其焊下后，更换为同一规格的晶体管，对微波炉进行通电开机检测，微波炉工作正常，故障排除。
