一辆行驶里程约12.5万km，配置J35Z2发动机的2008年本田雅阁3. 5 L轿车。用户反映；最近发现音响／导航开关面板按钮指示灯没有显示。
    故障诊断：
    1）首先确认故障，将点火开关转至ON（ II）位置，同时将组合灯开关转至驻车灯位置，按下音响／导航开关，面板指示灯没有显示，而与音响／导航开关无关的其他几个按钮指示灯则正常点亮。
    2）将点火开关转至LOCK（0）位置，断开音响／导航开关面板24针插接器插头和仪表控制单元犯针插接器插头。

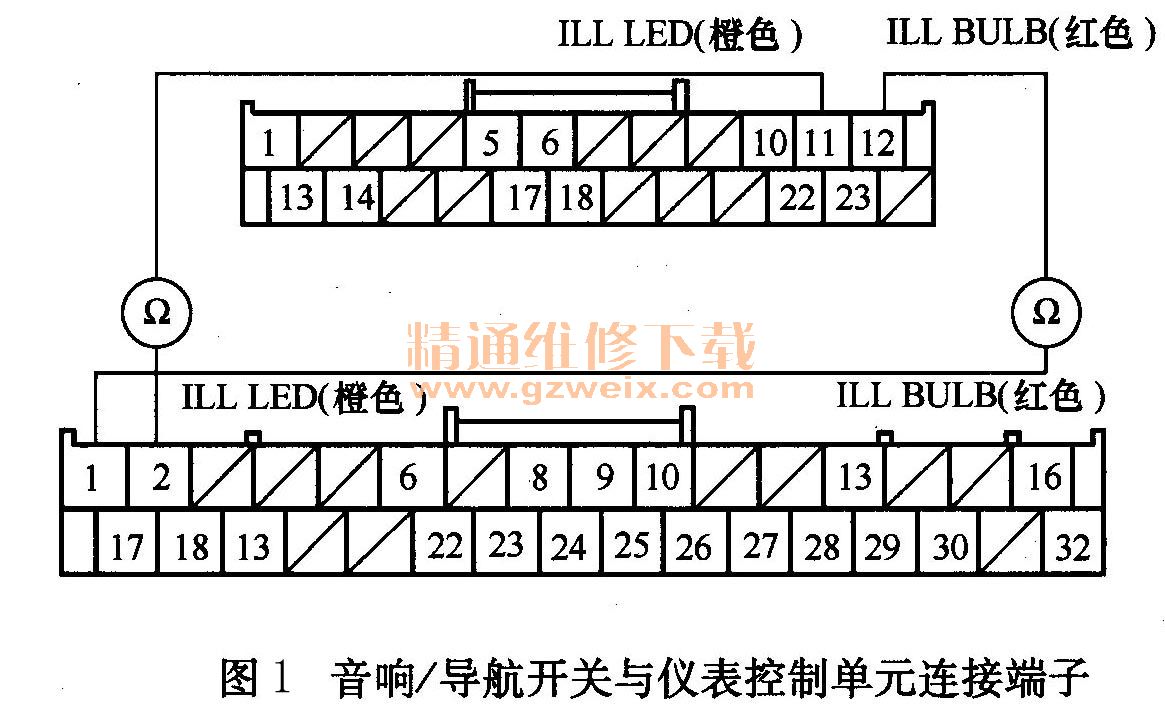

    3）查看音响／导航开关线路图，指示灯控制与仪表控制单元有关。如图1所示，分别检查音响／导航开关面板24针插接器12号端子和仪表控制单元32针插接器1号端子导通，而音响／导航开关面板24针插接器11号端子和仪表控制单元32针插接器2号端子不导通，说明11号端子与2号端子之间断路。

    4）使用抽取法抽取橙色导线，发现线路很容易抽取，说明该导线已经断路，由此找到了断路点，将其重新连接并用绝缘胶布包扎好后，故障彻底排除。
