一辆行驶里程约15万km,搭载5挡自动变速器的2009年东风本田CR V 2.0运动型多功能车。该车因事故在保险公司指定维修企业维修自动变速器后,车辆行驶出现异常。
检查分析:维修人员试车,发现该车换入倒挡,车辆无法行驶。但换入前进挡后再换入倒挡,车辆便可以行驶。前进挡行驶时,换挡点明显异常,且换挡冲击较大。检测变速器控制单元,无故障码。
进入变速器控制单元,首先查看挡位开关数据。根据数据判断(图1),换挡杆拉线的安装是正确的,手动阀的问题可以排除。但此时发现一个奇怪的现象,这就是在变速器处于P挡时,仪表板居然显示10 km/h的车速(图2)。松开驻车制动,用力向前,然后向后推动车身,能明显感到传动轴是被驻车钩锁住的。这分明表示传动轴是不转的,那么车速信号是从那里来的呢?

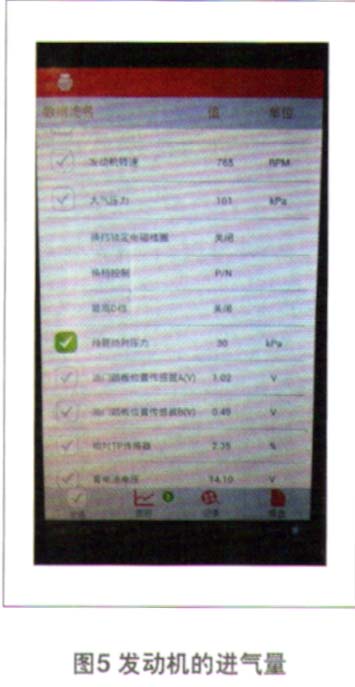

发动机怠速运转时,观察变速器控制单元中的数据,发现各电磁阀的工作状态和控制电流都是正常的(图3)。进一步观察数据,发现此时变速器输出轴的转速为365 r/min(图4),这使得变速器控制单元据此产生了10 km/h的车速数据,与仪表板显示恰好一致。再看变速器输入轴的转速数据,为0 r/min,异常。在P挡时,变矩器的涡轮应该是旋转的,否则在泵轮与涡轮之间的转速差就会产生无谓的功率损耗。从发动机的进气量上看(图5),此时并不存在额外的负载,显明涡轮停转的现象不是事实。

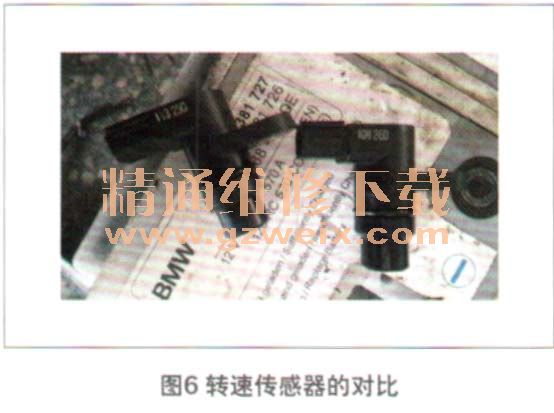

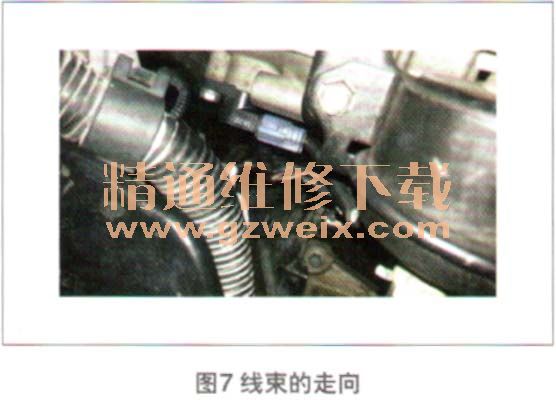

联想到变速器输出轴转速的奇怪现象,得到了启示,应该是变速器输入、输出轴转速传感器装反了。于是拆下传感器对比,发现这2个传感器的外形基本相同(图6),只是零件号不同,且插接器形状不同以避免插错。从传感器线束走向上看(图7),2个传感器的线束长度都能达到对方的位置。如果传感器拆下后重新装上,不注意的话很可能装错,问题就出在这里。分析认为,当车辆静止时,由于变速器控制单元得到错误数据,误认为车辆是以10 km/h行驶的。出于保护换挡元件的考虑,禁止了倒挡的工作。换入前进挡后,由于输入轴被停止,所以倒挡解禁。
故障排除:对调输入、输出轴传感器的位置,试车确认故障排除。当变速器处于P挡时,数据显示变速器输入轴转速为660 r/min,输出轴转速为0 r/min(图8),完全正常。
