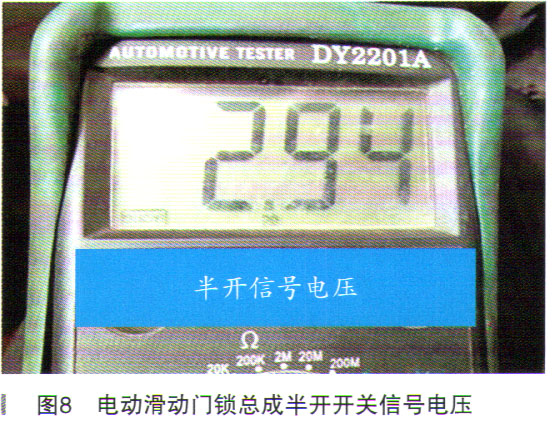

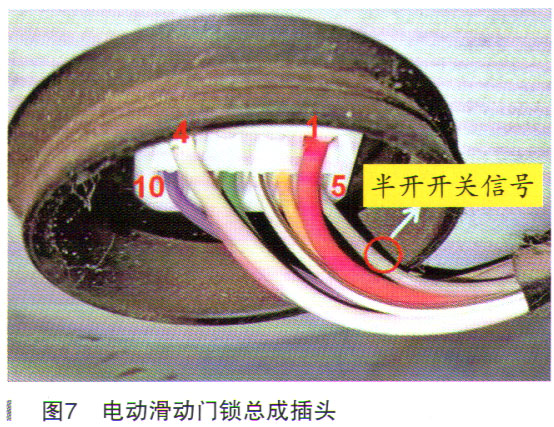

查石电动滑动门锁总成半开开关电路图，如图6所示。半开开关信号线位于电动滑动门锁总成的第5针脚，为灰色线。查看电动滑动门锁总成插头，如图7所示。测量第5脚灰色线半开开关信号电压，电压为2.94V，数据流显示断开，如图8所示。给信号线搭铁，信号电压为0V，诊断仪数据流显示接通。





    在电动滑门打开状态下，给半开开关信号线搭铁，诊断仪数据流显示接通，拉动门把手，电动滑门可以自动关闭。确定电动滑动门锁总成损坏造成电动滑门不能自动关闭。

    故障排除：更换电动滑动门锁总成，故障部件如图9所示。

    故障总结：①电动滑门自动关闭的必要条件为电动滑门的门锁打开，电动滑门位于全开位置。此车电动滑动门锁总成内的半开开关不能把锁打开的信号传递给滑门电机单元，拎制单元不能确定门锁完全打开，所以拒绝电动关闭车门。②因为电动滑门的开关传感器很多，维修中通过对正常数据与故障数据对比，可以较快地找到故障点。③由于没有维修手册，不知道故障码B2255的含义。当故障点确定后，才知道故障码B2255的含义，半开开关把锁关闭的信号和全开开关把锁打开的信号同时传给滑门电机单元，滑门电机单元分不清锁是打开了还是关闭了，所以报故障码。
