丰田凯美瑞轿车遥控门锁不工作检修
来源:本站整理  作者:佚名  2019-07-03 13:37:30

客户反映:该车遥控门锁不能正常工作。

故障确认:车辆进厂后,进行检查。发现该车为刚刚修复的事故车,询问客户得知,该车事故修复是在保险公司指定的修理厂进行的,但修复后,遥控器就不能正常工作。于是技师进行了故障重现,发现,遥控门锁的确不起作用。

技师首先对遥控器电池进行了测量,结果正常。由于无线门锁正常工作需满足两个基本条件:
1、四门门灯开关及线路需无短路、断路;2、钥匙未锁警告开关及线路无短路、断路。针对这两个方面分别对四门门灯开关及线路、钥匙未锁警告开关及线路进行了检查和测量,未发现异常。参照维修手册对无线门锁遥控接收器反馈信号电压进行了检查,经测量,每按一次遥控按钮,无线遥控接收器的反馈信号就从1V-6V-1V循环变化。

无线门锁系统该检查的部分已经检查完毕了,该系统需满足的条件也都具备,为什么不能正常工作呢,于是技师去仔细查阅维修手册及电路图,当技师重新回到车上时,发现有学员在车上听该车的收音机。感觉不对,因为检查遥控器时,该车的钥匙是在技师手上的,也就是说该车在没有点火开关没有插入钥匙的情况下,收音机就可以工作了;换句话说,原本应该有ACC供电的收音机现在变成的常火。

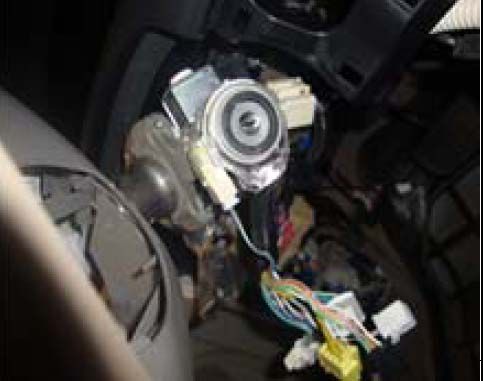

看来老问题没有解决的时候,又发生了新问题。但是这两个问题之间会不会有联系呢?带着这样的疑问,技师对线路及相关插接器又进行了检查,没有发现线路有改动迹象。最终检查到了钥匙开关处,当拔下点火开关座的插头时,无意中发现插头上B+与ACC位置处有一根细小的铜丝将两根线进行了短接,将此铜丝拿掉,线速重新处理后,再打开收音机,发现收音机不能在点火开关位于OFF的情况下工作,拔掉钥匙,关好车门,重新按下遥控按钮,门锁工作正常。

问题最终得到了解决,查看电路图,分析故障原因,原来无线遥控电脑通过车身ECU来控制每个门锁电机动作。而车身ECU有一根来自ACC继电器的电压,当钥匙在点火锁芯里面,该线速提供12V电压,门锁不工作,钥匙拔下后,该线速无12V电压提供,门锁能够正常工作。
