故障诊断：维修人员连接诊断仪，进入左侧电动滑门电机单元，发现有故障码：“B2255左后车门闭合开关故障（历史）”“B2224左后车门电动滑门脉冲传感器故障（历史）”。清除故障码后，反复操作左侧电动滑门，故障码再也没有出现。怀疑此故障码有可能在其他修理厂维修时，拔插头造成的。

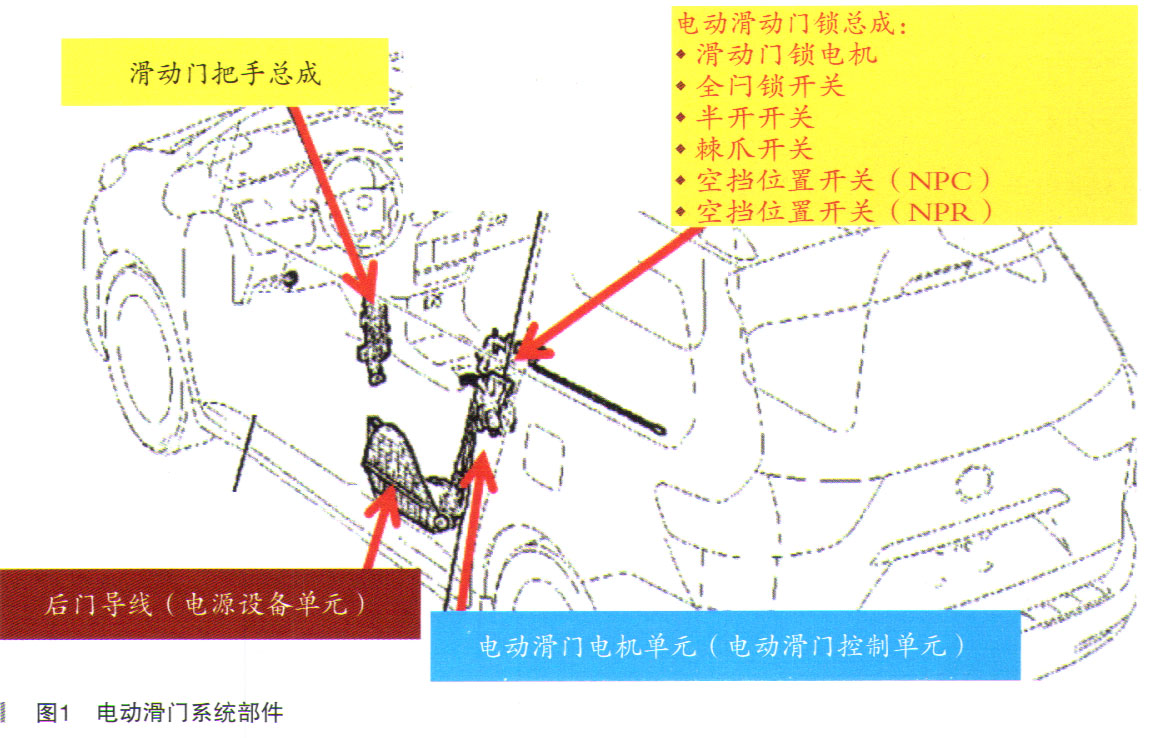

    首先了解电动滑门系统的组成。电动滑门系统部件有：①滑动门把手总成；②后门导线（电源设备单元）；③电动滑门电机单元（电动滑门控制单元）；④电动滑动门锁总成[滑动门锁电机、全门锁开关、半开开关、棘爪开关、空挡位置开关（NPC）、空挡位置开关（NPR）]等，如图1所示。

    左侧的电动滑门可以电动打开，诊断仪可以与之通信，所以左侧电动滑门电机单元的电源、搭铁、电机、离合器和数据线都正常，最大可能的故障点就在传感器上面。

    查看电路图，发现电动滑门系统有较多的开关传感器，比较复杂，如果用万用表一个一个传感器进行检测，工作量太大。左右电动滑门的电路完全相同，推测左右电动滑门数据流项目也相同。读取数据流，不出所料，发现左右电动滑门的数据项目完全相同。项目完全相同就可以进行数据比较，找出哪些传感器的数据不同。

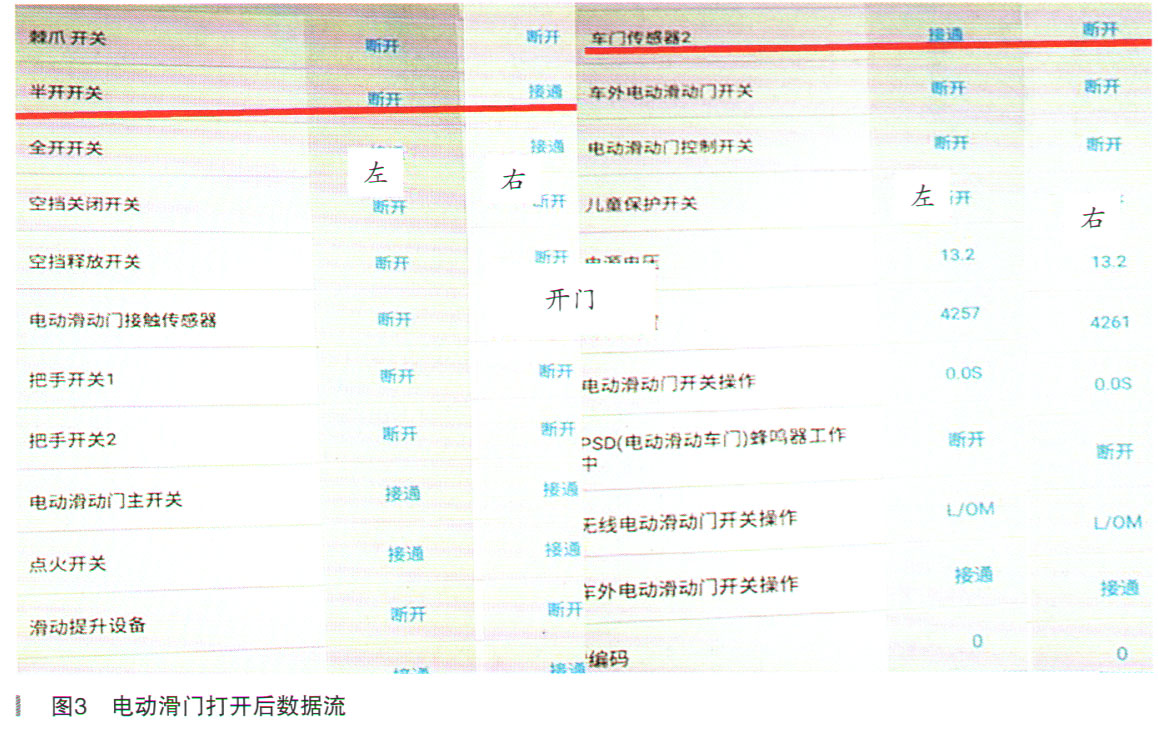

    读取左右电动滑门数据，进行对比，发现了异常。在电动滑门关闭后，如图2所示，车门传感器1和车门传感器2数据不同。在电动滑门打开后，如图3所示，半开开关和车门传感器2数据不同。

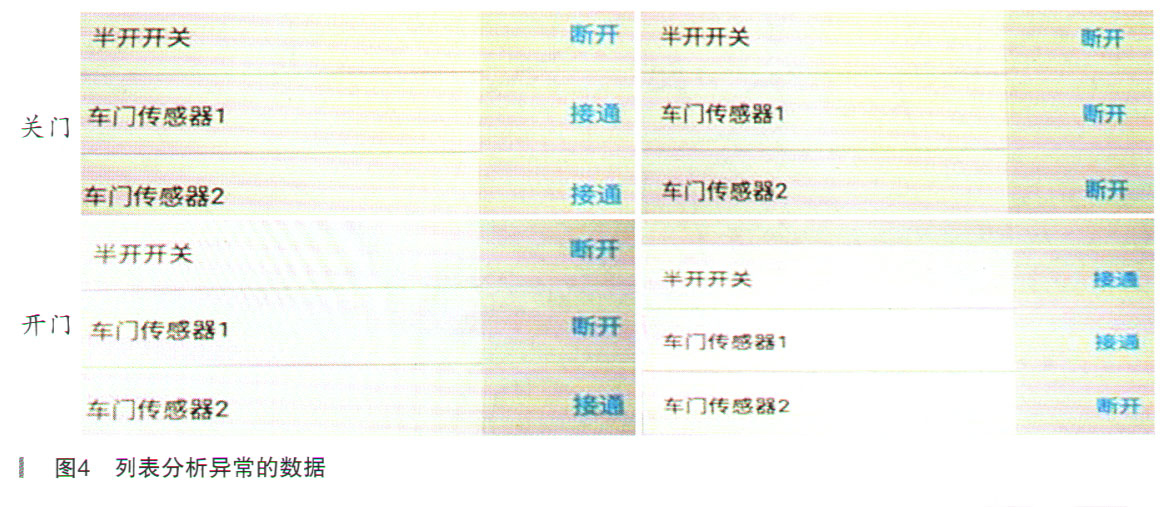

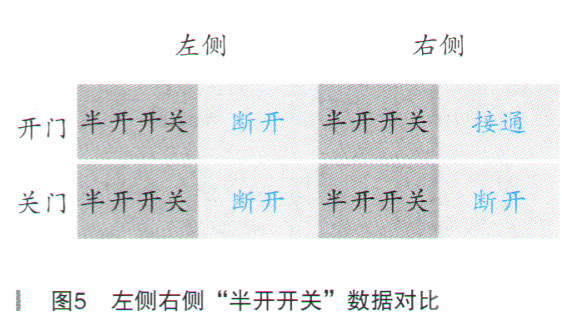

    把左右电动滑门异常的数据单独列表进行分析，选择半开开关、车门传感器1和车门传感器2，如图4所示。左右电动滑门的车门传感器1在电动滑门打开后和关闭后，左侧与右侧都是变化的。左右电动滑门的车门传感器2在电动滑门打开后和关闭后，左侧与右侧都是不变化的。初步判断车门传感器1和车门传感器2正常。右侧电动滑门的半开开关在电动滑门关闭后显示断开；在电动滑门打开后显示接通，是变化的，正常。左侧电动滑门的半开开关在电动滑门关闭后显示断开；在电动滑门打开后还是显示断开，是不变化的，不正常，如图5所示。
