一辆行驶里程仅有350km，配置2.5L发动机的2015年斯巴鲁傲虎。该车在熄火后发现空调控制面板背景灯常亮，如图1所示。

    故障诊断：首先确认故障现象如客户所述，随后技师连接故障诊断仪，进入系统读取故障，米发现存在故障码。
    分析可能涉及的故障大致有：
    （1）空调控制面板。
    （2）相关电路短路或断路。
    （3）相关电器部件存在故障。

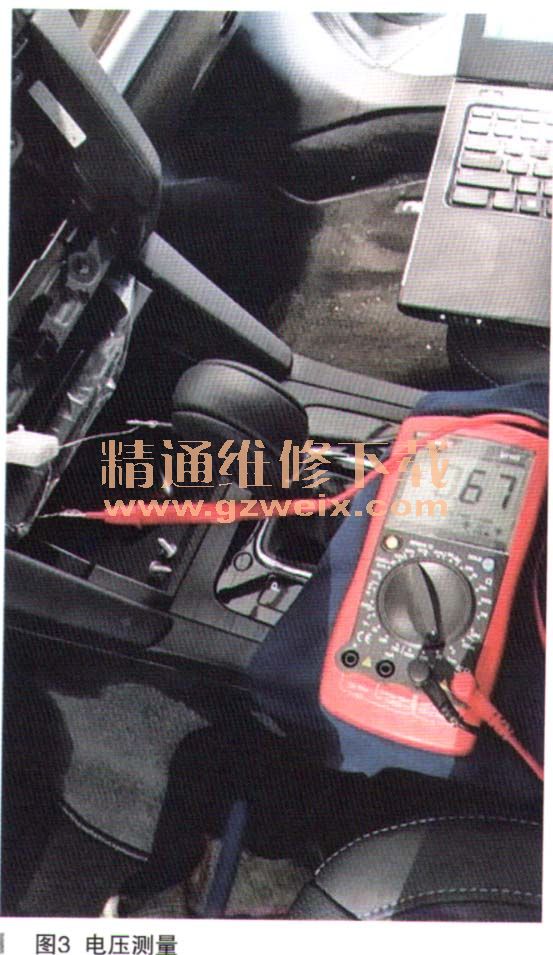

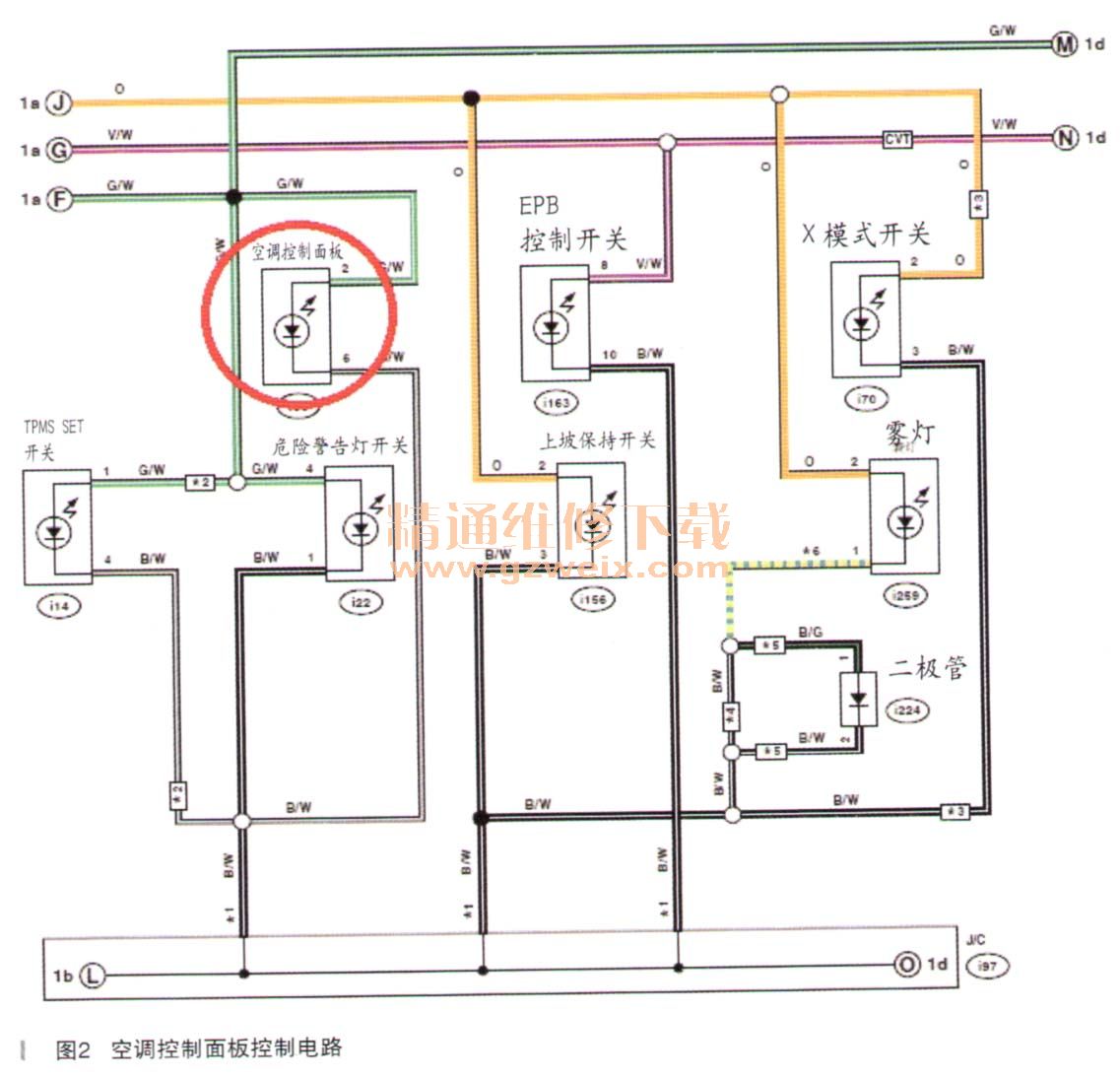

    查看维修手册，调取相关的电路图（如图2所示），确定空调控制面板背景灯的插脚为2号脚（线束G/W）和6号脚（线束B/W）。于是拆下空调控制面板进行检查，用万用表测量插座2-6号脚间线路电压，实测电压为－0.67V（如图3所示），确认电路存在异常。



    然后技师对照明电路进行了分析，查看相关电路图（如图4所示）发现，照明电路和很多控制开关线路并联。而并联电路的检修非常困难，假如在多个控制开关中有一个或几个发光二极管击穿，或者线路有问题的话，需要一一排除。那么为了比较快的区分大致的故障范围，技师采用的是对电路中的控制开关逐一拔下电器连接插头。

    当拔下自动启停取消开关时，空调控制面板照明灯熄灭。由此把故障排除范围缩小至自动启停取消开关及其相关的线束上。
    按照维修手册电路图的表示对白动启停取消开关线路进行排查测量，未发现异常，于是初步判定为自动启停取消开关故障。
    拆下自动启停取消开关进行万用表测量（如图5所示）。测最该开关的发光二极管相应针脚1-4之间，测得电阻2.51kΩ。将万用表正负表棒对换后再次测量1-4号针脚，仍测得电阻2.51kΩ，如图6所示。



    我们知道发光二极管应为单相导通，现在反向测量的结果也是存在相同电阻，说明该二极管已被击穿，应该是造成故障的原因。更换新的空调控制面板后故障消失。
    故障总结：故障确认为自动启停取消开关内部照明发光二极管击穿，造成电路短路，使空调控制面板背景灯有电压存在，从而使空调控制面板背景灯常亮。
    经过这次维修事件，让我们明白故障现象并不是看起来那么简单，还是要结合维修手册及相关电路图进行分析和测试。通过此次维修也让我们进一步了解了对并联电路的故障，如何缩小故障范围，进行快速有效的排除方法。
