摘要：行驶中仪表刹车报警、DSC 故障灯亮。
故障现象：行驶中仪表盘刹车报警灯、DSC 故障灯亮，信息中心显示“Park BrakeFault”,”Gearbox Fault”。
故障确认:用 SDD 检测故障码为 P2122-00，P2127-00。清除故障码后路试，行驶一段距
离后，故障重现。
故障诊断过程：
1、当故障出现时加速踏板位置传感器的
数据流没有发现异常。重新调取故障码为P0571-68，P0504-62。读取
数据流，发现加速时制动开关 1 的状态为闭合，而制动开关
2 的状态为断开。大约几秒后，仪表故障灯点亮。
2、根据故障码及
数据流初步判断故障点在制动开关及其线路
3、测量制动开关的供电电压 C0075L-4 为电瓶电压，C0075L-3 接地良好，测量 C0075L-1与 CJB，C0075L-2 与 PCM 间的线路没有对地短路或断路。
4、拆开制动开关，发现开关内部有个细小的异物，导致开关发卡。故障原因分析：未踩制动踏板时，制动开关内部发卡致使开关 1 闭合，产生错误的制动信号，从而与加速踏板位置传感器的信号产生矛盾 ，致使故障灯点亮
维修方案：将制动开关内部的异物取出。
案例点评及建议：对于
数据流认真分析，没有盲目根据故障码对油门位置传感器进行维修。

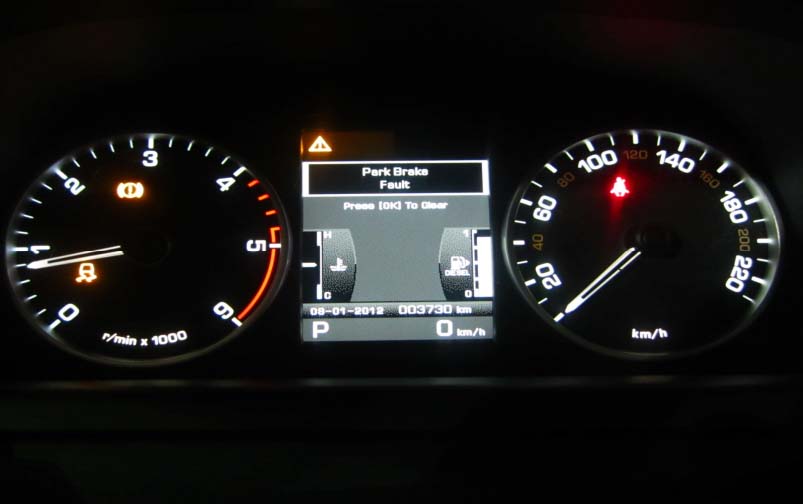

附图：1. 仪表故障信息

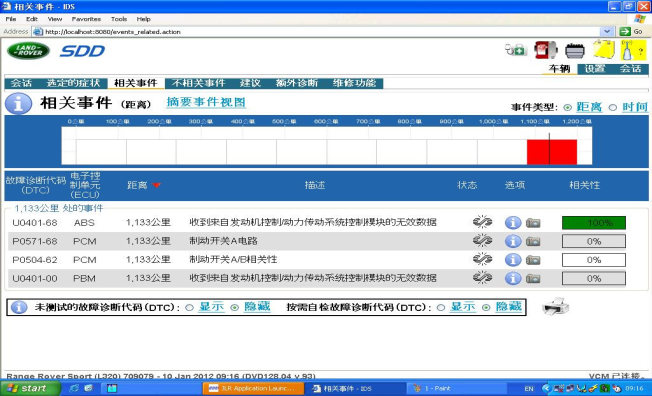

2、故障码
