比亚迪e5电动车行驶中严重挫车
来源:本站整理  作者:佚名  2018-10-11 09:46:11



一辆行驶里程约3600km的比亚迪e5电动汽车。该车在急加速或行驶一段路后出现严重顿挫、闯车现象;仪表不亮故障指示灯,但功率表会从25Kw掉到10Kw,且来回摆动。
原因分析:
1、机械类故障;
2、冷却系统故障;
3、高压电控总成故障;
4、电机故障等。
维修指导:
1、使用VDS1000扫描,没有历史故障码,且在VTOG、电池管理器数据流中未发现异常;
2、试车至故障出现时查看VTOG数据流发现:电机扭矩62和电机功率26瞬间掉到0,且来回跳动;

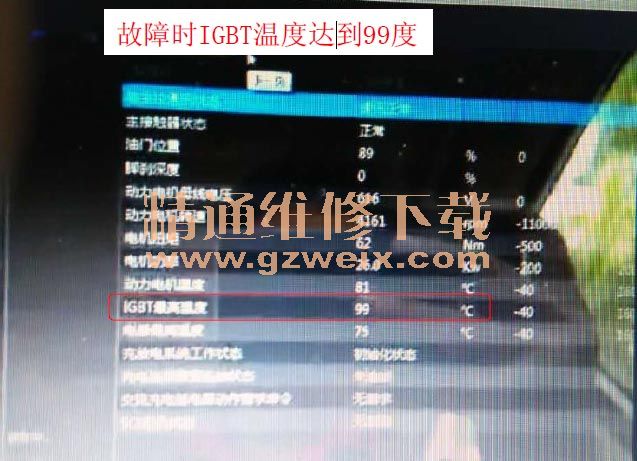

3、进一步查看发现出现挫车时,IGBT温度达到99°C,分析挫车正是由于IGBT过温导致的功率限制;

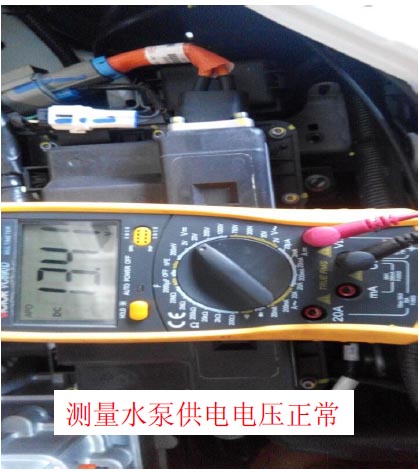

4、检查冷却系统:电子扇工作正常;检查电子水泵发现没有运转,测量电子水泵接插件供电电压13.41V,正常;
5、更换电子水泵试车故障排除,查看VTOG数据流IGBT温度为43度,恢复正常。



维修小结:本故障是在行驶一段里程或急加速(大功率输出)后才出现问题,初步可以排除机械类故障原因;另外注意多结合数据流来分析,很快就可能找出故障点。

相关资料:2017年比亚迪E5纯电动原厂维修手册(含电路图)
