比亚迪速锐多媒体系统机芯状态
来源:本站整理  作者:佚名  2020-04-08 08:43:59

 售后速锐多媒体机芯排线有白色和橙色两种状态,店端在依据公司下发的分件通知更换新机芯备件时,要注意区分机芯状态和排线问题,采取正确的装配方法,否则可能会导致新机芯不能装配到原多媒体系统,或装配后不能正常运行。

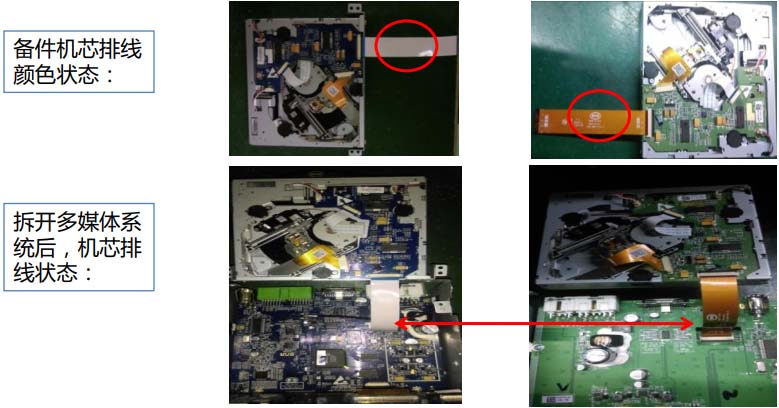

备件机芯及多媒体中机芯排线颜色:
换机芯步骤和方法:
1、先确认原多媒体系统里面的排线颜色状态,再确认备件机芯里面的排线颜色状态;
2、在拆除原机机芯排线时,注意主机端和机芯端排线的方向(橙色机芯排线上面标示的“接机芯”和“接主机”,装配时要与实际对接一样,如果接反,会导致机芯无法正常工作);
3、根据机芯排线颜色有白色和橙色两种情况,如果备件机芯排线颜色与多媒体中排线颜色不同,则更换后保留白色排线;如果颜色相同,则更换为新机芯备件所带排线。具体共有以下3种方案,请对比运用解决:

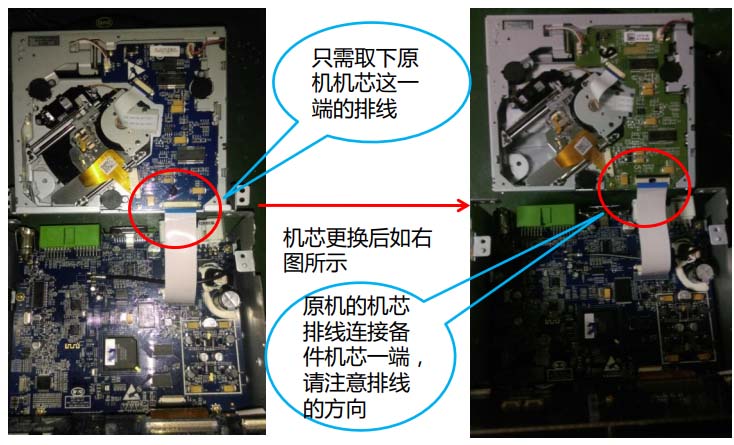

1)原多媒体系统机芯是白色排线,备件机芯是橙色排线,只需要取下备件机芯一端的排线,同主机连接的一端不用取下,即保留原机白色排线,只需更换机芯,如图所示。
2)原多媒体系统机芯排线是橙色,备件机芯的排线是白色,就需要把备件机芯和排线同时换在原多媒体系统内,如图所示。
3)原多媒体系统机芯和备件机芯一样时,更换机芯时必须同时更换排线。请注意,机芯是橙色排线的情况下,排线上有字,一端写有“接机芯”,另外一端写有“接主机”。更换时必须保证排线提示和实际接的一致,如果接反,机芯无法正常工作。
