比亚迪G5上ON档电后后雾灯常亮检修
来源:本站整理  作者:佚名  2020-04-08 08:49:16

 故障现象:一辆G5车辆上ON档电后,后雾灯常亮,组合开关上的后雾灯开关无法关闭后雾灯。

原因分析:
1、组合开关故障;
2、仪表板配电盒故障;
3、后雾灯控制线路或驱劢线路故障。
维修指导:

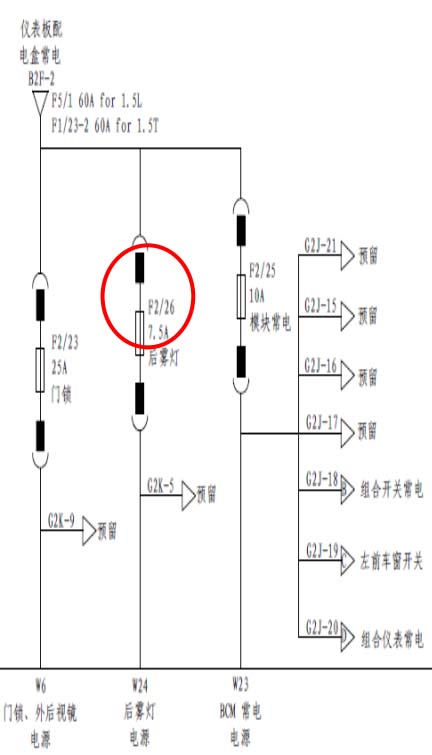

1、检查仪表板配电盒上的F2/26后雾灯保险丝处电压正常(此处为常电),断开该保险后,故障依旧, 可排除组合开关和仪表板配电盒控制部分故障;

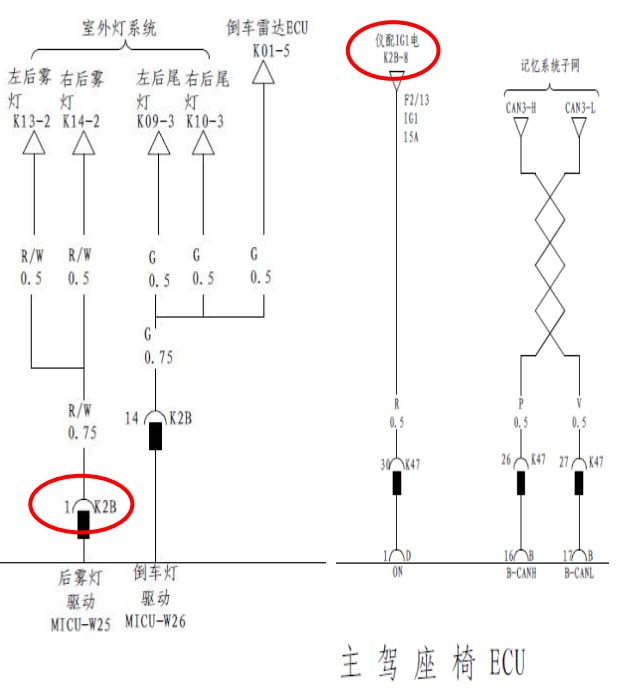

2、 检查仪表板配电盒上输出的后雾灯驱动线路,发现地板线束上后雾灯驱动的K2B-1针脚被错插在主驾驶及胎压监测模块(高配车型)的ON档电K2B-8针脚,所以导致车辆上ON档电后后雾灯常亮的故障;
3、线束针脚检修重插处理后,故障排除。

维修小结: 对于电器类故障,要熟练运用电路图并能和实车进行对应。
