故障现象: 一辆S6在行驶中,仪表突然黑屏,前后雨刮器喷水电机不工作,转向灯不工作,玻璃升降器不工作,车辆能正常行驶。
原因分析:
1、仪表故障
2、配电盒故障
3、相关线路及用电器故障
维修过程
1、车辆进店检查上ON档电或着车仪表上只有门灯显示,车辆能正常着车,检测发现仪表配电盒上的F2/31 7.5A保险烧坏,更换保险后恢复正常,试车正常,交车给客户使用半个月后故障再现。
2、车辆进店检查和上次故障一样,也是仪表配电盒上的F2/31 7. 5A保险烧坏,更换保险后,恢复正常,怀疑是此保险的相关线路短路或相关用电器工作异常导致保险烧坏,查看电路图,F2/31保险同时给独立网关、窗控系统、仪表、组合开关辅助供电。
3、拆下工作台检测相关线路正常,由此保险供电的用电器比较多,并且故障要较长时间出现一次,和客户商量后,与公司的救援车的独立网关,左前窗控开关、仪表、大灯组合开关、仪表配电盒、前舱配电盒倒换后,让客户使用一段时间后,看故障是否会出现。同时出现故障时操作过么,客户使用一天后,来电反映故障再现,出现故障时挂了倒挡,说明之前倒换的用电器和配电盒无关。

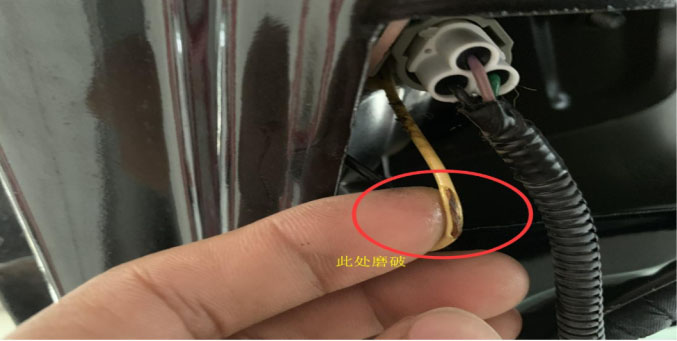

4、车辆再次进店后,检查发现挂倒挡时倒车灯不亮,测量倒车灯开关插头有12V电源,测量倒车灯开关正常,更换F2/31 7. 5A保险后,倒车灯正常工作,确定F2/31保险和倒车灯也有关系,检查倒车灯开关至倒车灯相关线路,发现加装的倒车摄像头的线束和后尾门有千涉磨破的现象,拆掉倒车摄像头后使用1个月故障没有再出现。
维修小结:在维修偶发性故障时,要抓住每一个故障现象,才能快速锁定故障范围,提高一次性修复率。
