比亚迪S7全景影像界面黑屏故障检修
来源:本站整理  作者:佚名  2020-05-03 08:23:45

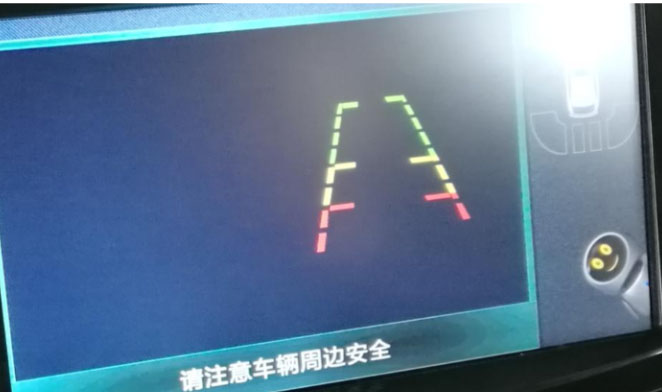

 故障现象:一辆比亚迪S7。该车挂倒档及按全景影像开关,全景界面显示黑屏,只有倒车线显示。

原因分析:
    1、全景影像控制模块内部故障
    2、多媒体故障
    3、保险片熔断或者线路故障
    4、 CAN线故障
维修过程:
    1、首先用诊断仪检测全景影像模块,无法进入全景影像系统,排除多媒体故障,判断故障为全景影像系统故障。

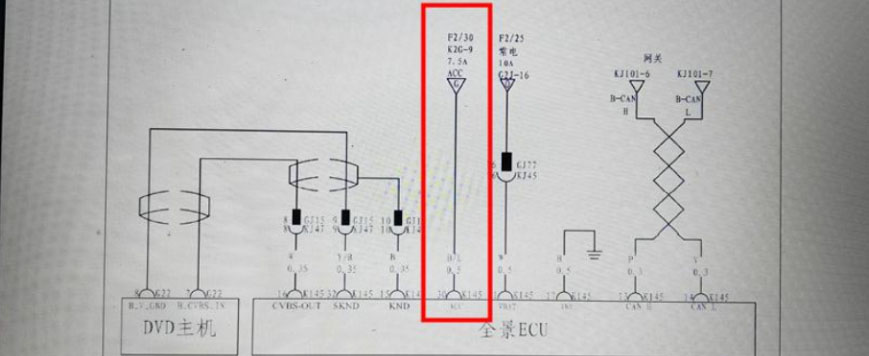

    2,断开全景影像ECU插头,根据电路图测量插接件1号常电针脚电压12V正常,电源ON档测量30号ACC电源针脚无电压,判断该针脚供电异常。
    3、根据电路图查看该针脚是由仪表配电盒II F2/30号保险供电,用试灯测量该保险,试灯能点亮,说明仪表配电盒II到全景影像ECU之间的线路故障。

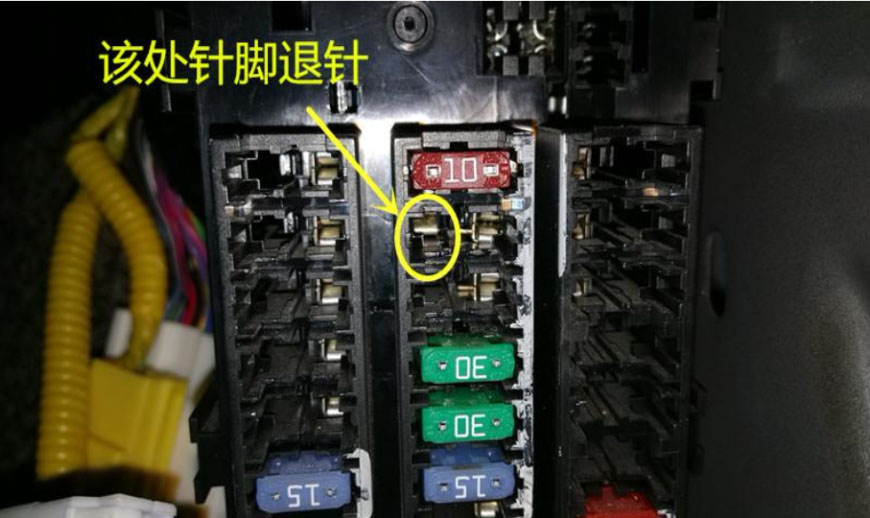

    4、拔掉保险准备测量F2/30号保险针脚至全景ECU 30号针脚导通性,发现保险给全景ECU供电的保险针脚退针,修复该针脚,故障排除。

维修小结:在维修线路故障时要善于使用诊断设备及电路图,避免走弯路。
