问:一辆比亚迪E6纯电动车,车龄不足2年,近一个月内,偶然会出现挂档不能起步的情况,停车过产会儿再重新启动,车辆往往又能正常启动行驶。近几天此现象经常发生,车辆仪表板上还伴有“电机及控制器温度过高”的提示“OK”指示灯此时仍然是正常点亮的。请教老师,该车应如何检修?
答:“OK”指示灯正常亮起,表示该车的动力电池系统和
蓄电池的电压均是正常的,但仪表板上有“电机及控制器温度过高”的提示,以此推断应先考虑与驱动电机温度相关的故障。用诊断仪对管理驱动电机的控制器进行检测,调取出两个相关的故障码:P1 B0800,表示“驱动电机过温故障”;P1 B3000,表示“电机过温一模拟量”(图1),均与电机温度过高有关系。
读取
数据流(图2),电机温度异常,高达157℃。等待数分钟后,重新启动车辆,
数据流反映的温度恢复到18℃的正常水平。测量驱动电机的温度传感器,此时电阻为155kΩ,对照维修手册,证明此温度下传感器阻值正常。

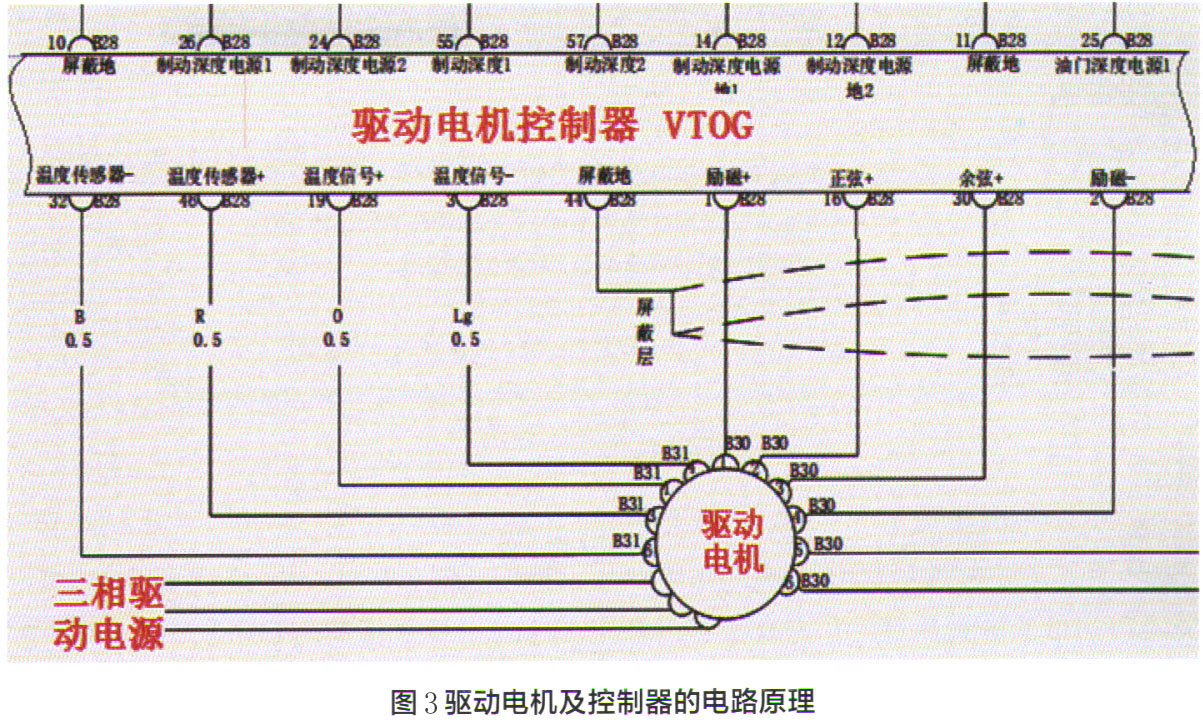

对照驱动电机的电路图(图3),其上有红绿蓝3条粗的交流相线,6条检测电机转子位置的旋转变压器导线,还有2条电机温度传感器线,以及2条检测冷却水温的温度信号线。检查温度传感器的接线良好,并没有断路或短路情况。那是什么原因造成出现温度异常的提示呢?
检修到此时,怀疑到vTOG(驱动电机控制器)有故障。此控制器有多种功能,主要之一是将高压直流电逆变为三相交流电,供驱动电机使用。另外还有调速、温度保护等功能。更换此电机控制器后反复路试,车辆挂挡不能起步的故障现象消失,也没有再出现电机及控制器温度过高的提示。分析该车故障是vTOG内部温度信号接收电路出现了异常,导致温度信号失常造成的。
