比亚迪S6仪表显示网络故障案检修
来源:本站整理  作者:佚名  2020-05-15 14:21:22

 故障现象: 客户反映:该车无法熄火,仪表显示网络故障,转速表,水温表,左前门中控锁不能用,

电话指导客户强制熄火断电故障依旧。
原因分析:
    1、网关故障
    2、短接器故障
    3、线束故障
    4、其他故障
维修过程
    1、邀约客户进店诊断检测,无转向灯,左前门中控无反应,多媒体无显示,启动车辆无转速,无水温。

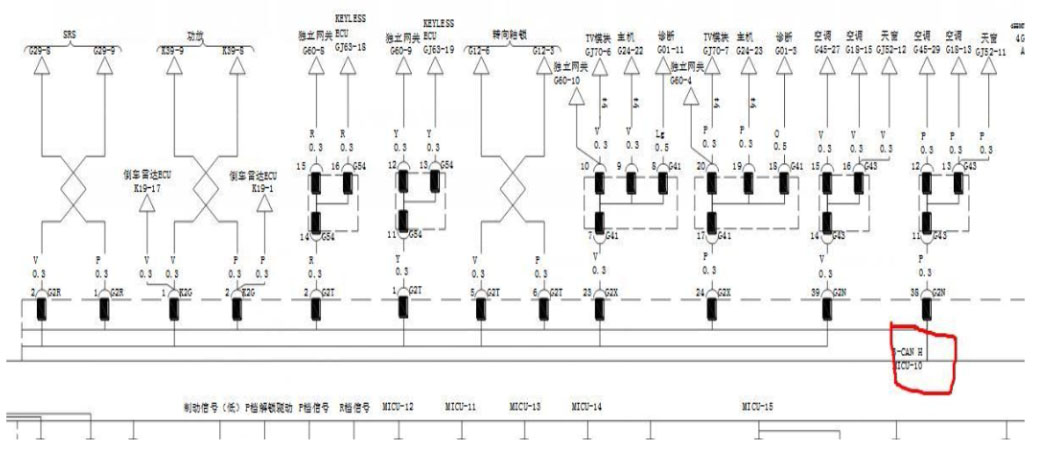

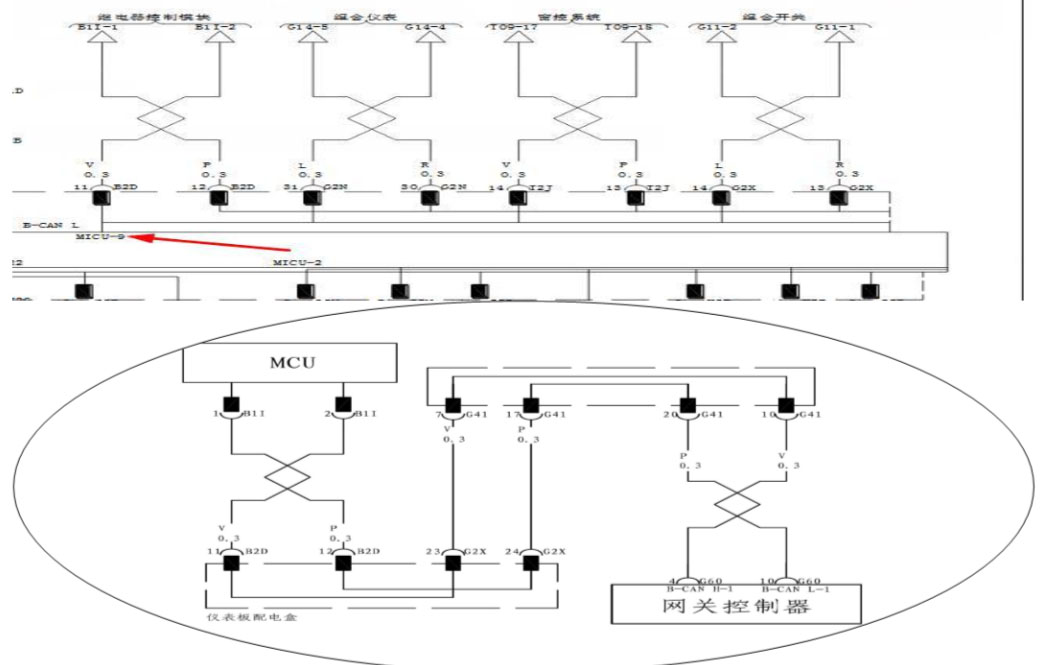

    2、电脑检测显示舒适网故障,动力网故障,故障码无法清除,怀疑网关控制器故障,倒换控制器故障依旧。用万用表测量网关控制器G60连接器,9号10号针脚无电压,查看电路图这两个针脚电压应该是1.5~2.5V之间,因为9号针脚与防盗控制器6号针脚连接中间插接件比较多,先测量10号针脚,10号针脚与仪表配电盒G2X插件23号针脚连接,中间经过短接器G4110号针脚7号针脚均无电压,万用表测量62X23号针脚无电压输出,倒换仪表板配电盒故障依旧。

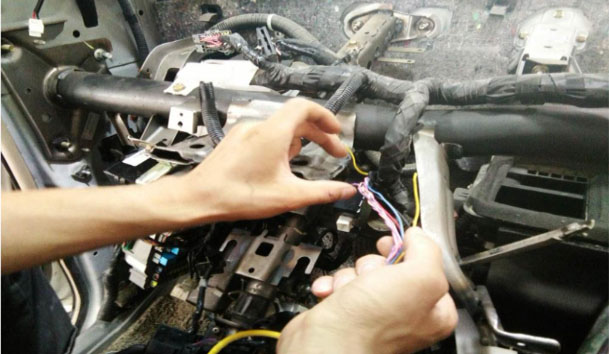

    3、再次测量62X23号针脚时发现有2. 5V电压,短接器6417号10号针脚均有2. 5V电压,网关控制器G6010号针脚依然无电压,怀疑仪表板线束短路,拆卸仪表板剥开G60与G41之间线束发现G6010号针9号针脚连接线均己断开,更换仪表板线束后试车故障没有再现。


维修小结:遇到多个故障现象查看是否是相通的,不能盲目查找,合理利用电路图快速准确的找到故障点。
