比亚迪S7偶发性烧内饰灯保险检修
来源:本站整理  作者:佚名  2020-05-22 09:08:29

 故障现象:一辆比亚迪S7,该车偶发性烧室内灯保险。

原因分析:根据故障现象,可能是室内灯线路上某个用电设备故障导致电流过大,或室内灯相关线路短路,分析故障原因有:
    1、内饰灯故障:
    2、线路故障;
    3、配电盒故障;
    4、外后视镜内部故障。
维修过程:
    1、首先测试当室内灯保险烧后有哪些用电设备失效,发现当内饰灯保险烧后,前后内饰灯及迎宾踏板灯全部不亮,熄火后关车门锁车,外后视镜折叠功能同时失效。
    2、分别拆下内饰灯测量灯泡电阻值正常,无太大差异,分段测量内饰灯线路未见搭铁短路等异常。
    3、断开所有内饰灯接插件测试故障依旧。

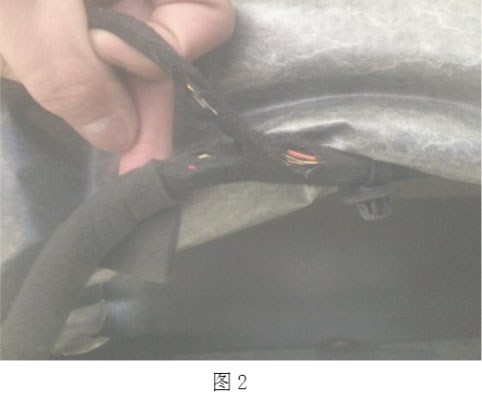

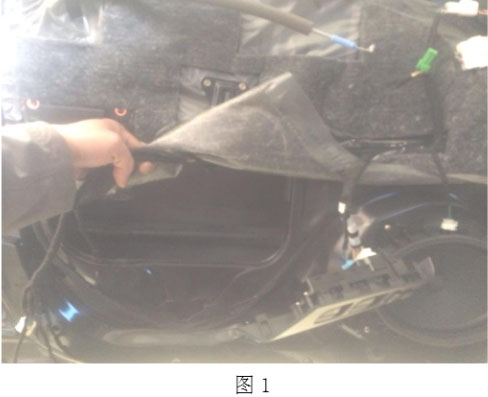

    4、测试发现当内饰灯保险烧蚀后,锁车外后视镜折叠功能同时失效,查看维修资料和电路图,发现内饰灯与外后视镜共用保险,拆下左右前门皮饰板检查,发现左前门线束走向错误与升降器千涉,将线束橡胶绝缘层磨破导致短路烧保险。(如图1、图2、图3)
    5、查看电路图,磨破的线束为左前门内饰灯线束,处理好磨破的线束后故障排除。

维修小结:该车故障现象为偶发性,与用电设备老化导致电流过大烧保险较为相近,实为线束走向错误千涉磨破线束导致偶发性故障,排除此类故障时,首先检查是否有加装其他用电设备,结合维修手册及电路图逐步断开相关的接插件测量,必要时需拆下所有相关线束外饰板进行检查,准确找出故障点避免再次返修。
