原因分析：

    1、油路故障；

    2、线路故障；

    3、传感器故障；

    4、发动机机械故障。

维修过程：

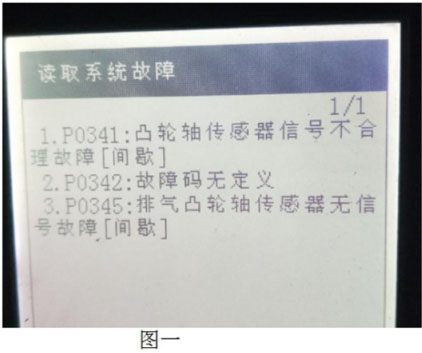

    1、用ED400读取发动机故障码（图一）：P0341凸轮轴信号不合理，P0342凸轮轴传感器低电压故障、P0345排气凸轮轴无信号，读取数据流（图二），在故障出现时，目标和实际进气相位相差17°，故障码能清除，行驶一段时间又会出现。



    2、从油标尺处和加油口盖查看机油很千净，考虑到进排气WT同时出现故障的可能性较小，所以先检查线路，测量A14的1.2.3＃到ECM之间的电阻小于1Ω，在晃动线束下测量A15的1＃到ECM之间的电阻大于5Ω，从试驾车倒换发动机线束后试车，熄火的故障不出现了但是出现了偶尔加油无反应的现象。

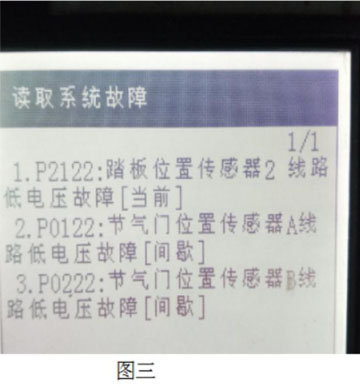

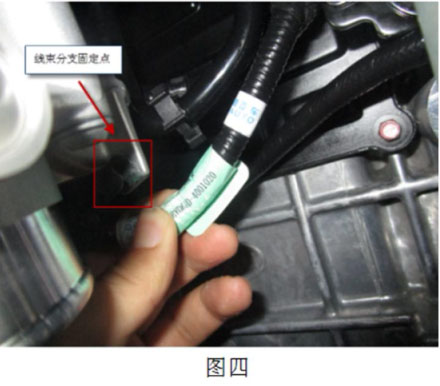

    3、新的故障码（图三）P2122踏板位置传感器2低电压故障，P0122, P0222节气门位置传器A/B线路低电压故障。再次查阅电路图，踏板和凸轮轴传感器的部分线路是共用的，节气门线路是单独的，按照操作（图四），将节气门处线束从固定点拉下来向后推，清除故障码后，试车，故障排除。







维修小结：对于电路故障，要熟悉工作原理从简单到复杂。
