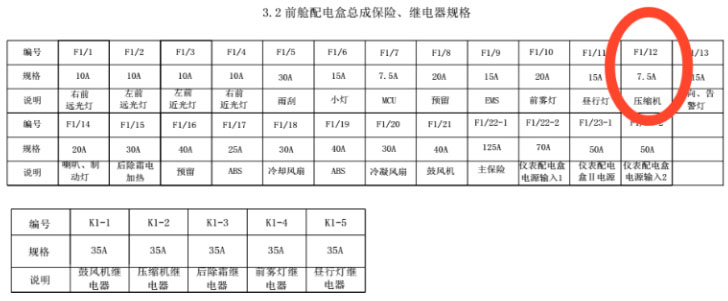

故障现象:该辆行驶中突然没空调,由于车辆在山区离服务店比较远,所以就在较近的维修店检查了一下发现是前舱F1/12空调压缩机保险(7. 5A)熔断了,更换了保险后空调恢复正常,使用了3天车辆又出现了同样的问题。
原因分析:
1、前轮轴承磨损
2、右前传动中间轴磨损
3、前轮磨损及平衡块松动
维修过程:

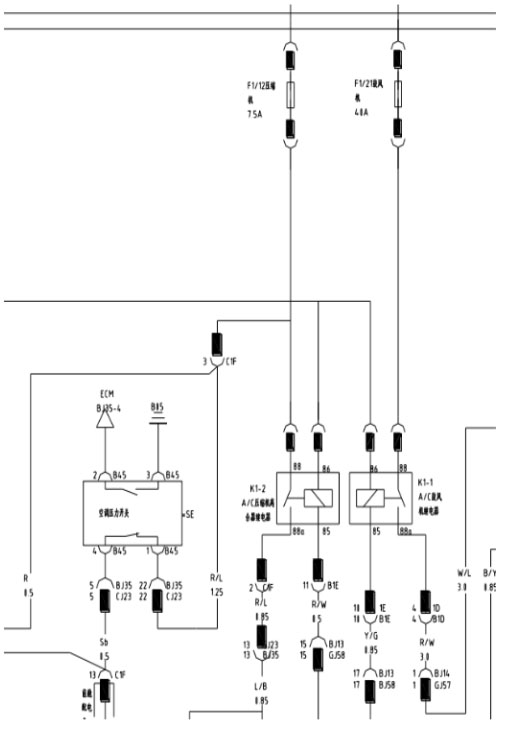

1、一般保险丝熔断都是由于短路造成的,首先查看了压缩机线路图,F1/12压缩机保险分成两路分别给到压缩机和空调管路压力开关提供电源,首先对压缩机线路进行检测,用万用表测量保险丝到压缩机继电器88号脚之间的电阻正常,接着测量压缩机继电器88a号脚至压缩机之间的电阻值正常,测量压缩机线圈电阻值也在正常值。
2、接着测量F1/12保险至压力开关B45-1号脚的电阻值正常,然后测量压力开关B45-4至空调控制器G92-11号脚之间的电阻值正常。
3、车辆在静止状态下线路正常,和客户沟通了解车辆一般在什么情况下会突然没空调,客户说上一次没空调是在颠簸的路面转弯时突然就没空调。根据客户反映车辆出现故障时是在比较颠簸路况下出现的,很有可能是线束与车身有干涉造成线路搭铁短路。
4、接下来重点检查从前舱配电盒至压缩机与空调压力开关之间的线束,顺着线束一路排查发现散热器副水壶下面的空调管路处线束BJ35与CJ23对接处有千涉,把副水壶拆掉检查发现线束已经磨损的比较严重仔细检查发现空调保险到压力开关B45一线路就在其中故障点就在这里,处理好线束后调整线束与空调管之间的间隙,试车故障未出现,客户回家测试一个星期后故障未再出现。
维修小结:发现线束有干涉造成了磨损必须把线束磨损的线路处理好包扎后再把线束与千涉部位调整以防再次干涉磨损造成线路短路。
