一辆行驶里程约8.3万km、装配2.4L发动机的比亚迪S6。客户反映:该车行驶过程中有时加速没反应,过山洞时特别明显,技师试车故障确实存在,用ED400读取故障码,BCM报C080002;供电电压过低(历史)。ABS报B1C15:制动开关故障。
原因分析:
1、制动开关故障;
2、改装及加装千扰影响;
3、灯泡及线路故障。
维修过程:
1、首先检查车辆没有改装及加装线路现象,排除外界千扰,技师根据故障码首先检查制动开关与制动踏板间隙正常,检查供电电路::1号脚常电12V正常,2号脚搭铁正常,踩下制动踏板时1 .2脚导通;3, 4脚断开。读取
ABS系统
数据流:在踩下制动时,踏板状态显示为:踩下,正常。试更换开关,故障依旧。
2、通过以上对制动开关及线路检查,对照

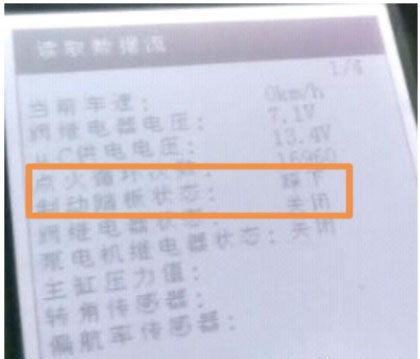

BCM系统:报供电电路电压低故障,初步判断为刹车电路与其它电路存在串连现象。再根据客户描述:车辆进山洞时故障特别明显,我们再次试车过山洞,发现当车辆自动灯光打开时,车辆加速就没反应,此时读取
ABS系统
数据流发现
A,
ABS阀罐电器电压7.1V(不正常),正常应该12V左右。
B、制动踏板状态为:踩下(但此时踏板没有踩下)
而且后排座的人看到在车辆灯光打开时,高位制动灯也点亮。但当车辆开出山洞后,车辆加速又正常。
3、根据以上现象分析,当车辆进洞时小灯自动开启,但在未踩下制动踏板时刹车灯同时点亮,说明车辆刹车灯线路与小灯线路串连,由于小灯与刹车灯分压,因此阀罐电器电压显示为:7.1V(低于12V)
BCM也会报供电电压低。
4、将车辆开回店,确认再次打开小灯时,车辆刹车灯同时点亮,检查后刹车灯灯泡发现小灯灯丝与刹车灯灯丝烧结粘连在一起,更换灯泡后故障排除。
维修小结:在排查车辆故障时应先了解车辆各部件的控制原理,结合客户反应故障现象,抓住故障再现时的状态去仔细分析问题,判断问题,这样才能快速解决问题。
