原因分析：

    1、仪表配电盒故障

    2、线路及搭铁故障

    3、组合开关故障

    4、制动灯开关故障

维修过程：

    1、经检查打开小灯时刹车灯确实点亮，图一为开小灯时刹车灯同时点亮（下面两个刹车灯比较暗），图二踩刹车时：

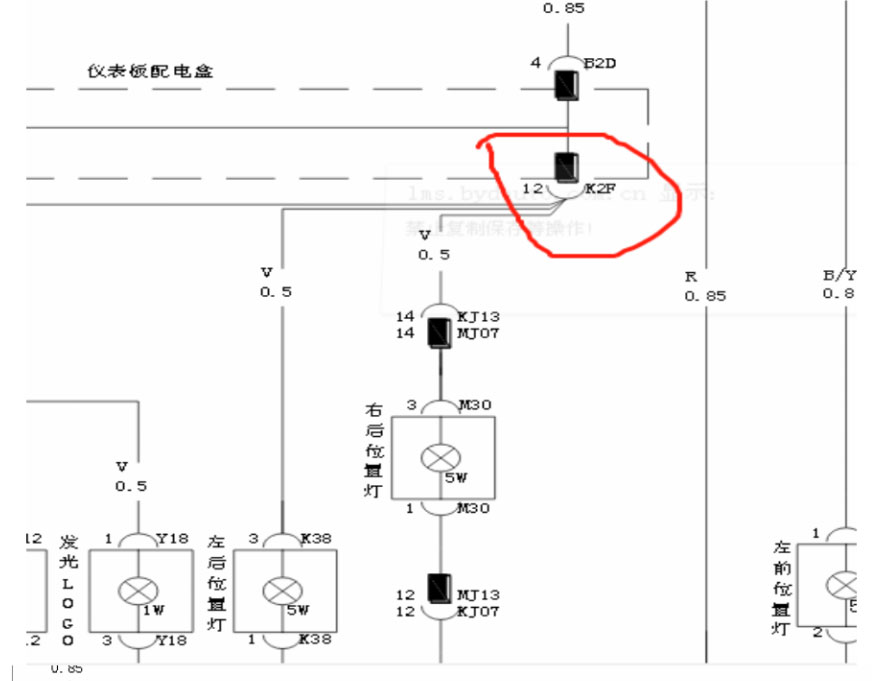

    2、经维修技师检测发现不开小灯时刹车灯不点亮，初步判断为小灯线路跟刹车灯线路并线导致，电路图如下：



    3、查询电路图发现小灯跟刹车灯的电源都经过仪表配电盒K2F接插件，拔掉K2F接插件，开启小灯同时测量仪表配电盒K2F端子12和8号针脚小灯的电源线跟刹车灯电源线电压分别为12V和0V，排除仪表配电盒内部故障，测量地板线束K2F接插件上的小灯跟刹车灯电源线互为导通，判断为地板线束上的小灯线路跟刹车灯线路并线导致，更换地板线束排除故障。

维修小结：线路故障可通过电路图快速的查出问题点在哪。
