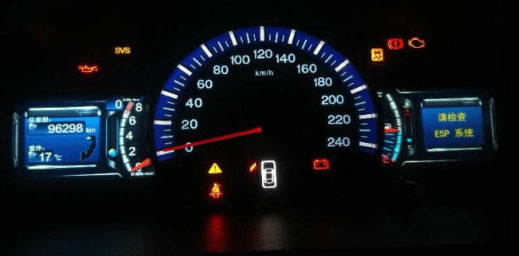

一辆比亚迪G6 TiD,该车无法着车,且仪表显示P档、ESP闪烁。
故障分析:
1、网络通讯故障;
2、变速箱故障;
3、线路模块故障等。
排查步骤:
1、用VDS1000扫描不到TCU模块,ESP故障为:与TCU失去通讯;

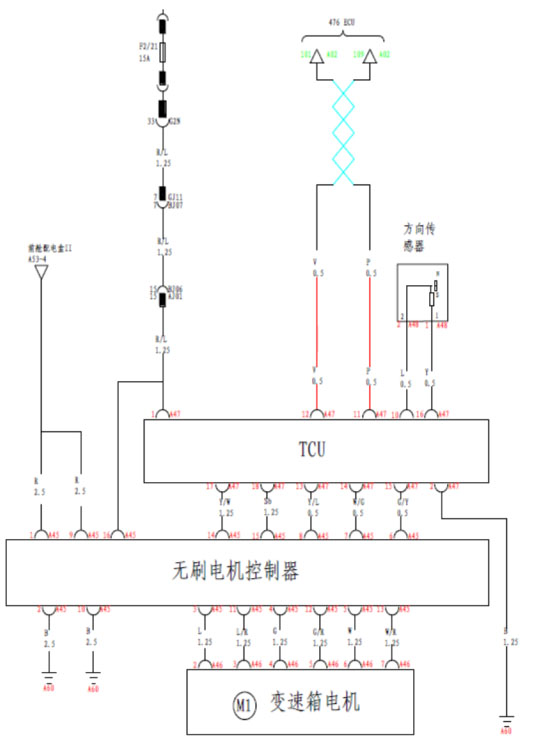

2、检查TCU供电线路时发现F2\21保险丝熔断,经查线路图F2\21是给TCU和无刷电机模块供电,断开TCU和电机模块,装入新的保险丝,无熔断现象;
3、依次插入电机模块、TCU插头,发现当插入电机模块插头时保险丝熔断,更换电液模块故障排除。
维修小结:多熟悉电路图,提升维修效率。
